Деформируемый элемент лонжерона — снятие и установка Ford Focus 1

Кузов и покрытие. Ремонты кузова.

Специальный инструмент

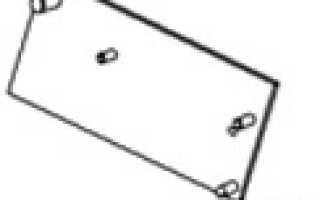

Приспособление для установки левого деформируемого коробчатого профиля 501065
Приспособление для установки правого деформируемого коробчатого профиля 501066
Наименование Спецификация
Деформируемый элемент

Снятие

1. Общие примечания:

  • Перед началом ремонта следует снять поперечину.
  • Используйте установочное приспособление. Удостоверьтесь в том, что размеры и допуски лонжерона в месте подсоединения к деформируемому элементу соответствуют спецификации.
  • При проверке точности установки деформируемого элемента также следует приподнять поперечину.

2. ПРЕДОСТЕРЕЖЕНИЕ: Не ослабляйте лонжерон при разъединении сварных швов.

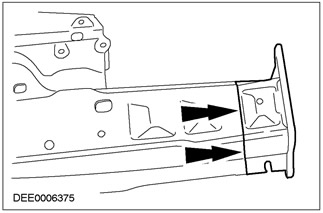

Деформируемый элемент

  • Разъедините сварной шов.

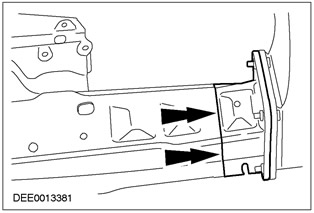

3. Деформируемый элемент

  • Разъедините сварной шов.

Установка

1. Общие примечания:

  • При закреплении деформируемого элемента также следует приподнять поперечину.
  • Закрепите деформируемый элемент несколькими точечными сварными швами.
  • Используйте сварные швы, выполняемые по технологии MIG с разрывами (минимальная тепловая деформация).
  • Восстановите первоначальную длину сварного шва.

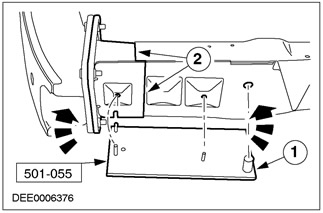

2. Деформируемый элемент

  • 1. Приподнимите его вверх вместе с установочным приспособлением и поперечиной.
  • 2. Непрерывный сварной шов по технологии MIG

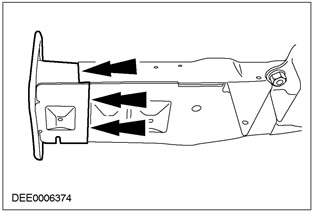

3. Деформируемый элемент

  • Непрерывный сварной шов по технологии MIG
