Новый Ford Transit был официально показан в январе 2013 года. Он был разработан в рамках программы OneFord как глобальное транспортное средство подразделениями в Европе и Северной Америке. Среднеразмерные переднеприводные модификации прошлого поколения были заменены на Transit/Tourneo Custom. В данном материале мы подробно разберём схемы предохранителей Форд Транзит (в том числе Кастом / Турнео Кастом) 8-го поколения 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 года выпуска с бензиновыми и дизельными двигателями.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

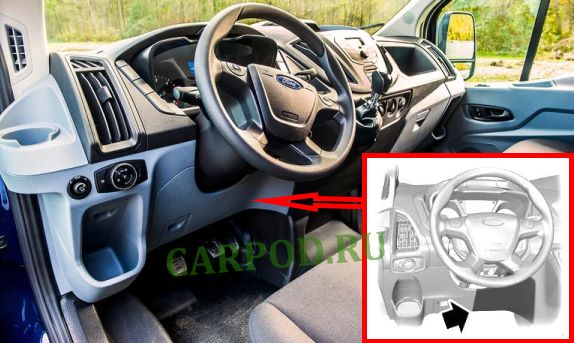

В салоне
В салонном пространстве находятся три блока: один под сиденьем водителя и два в области приборной панели.
Блок под сиденьем
Для доступа к нему нужно сдвинуть сиденье водителя вперед.

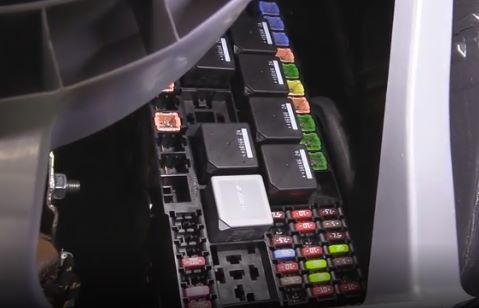

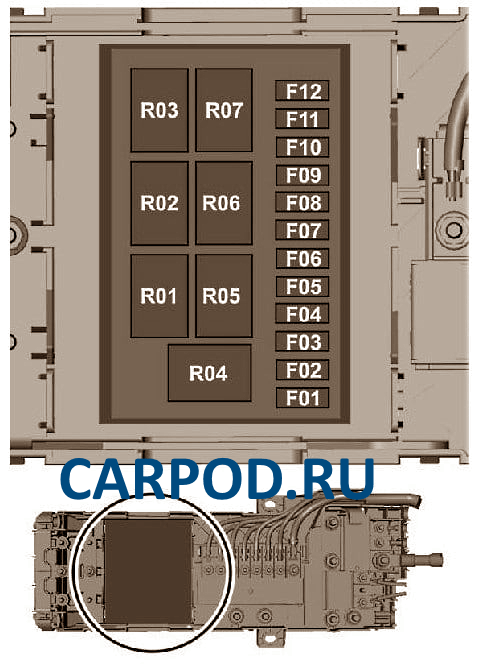

Фото — пример платы.
| Схема элементов в блоке под сиденьем | ||
|---|---|---|
| № | Описание | Ток, А |
| Внутренний отдел | ||
|
|
||
| F1 | Выключатель наружного освещения. Выключатель нагревателя воды. Выключатель питания для подключения дополнительного оборудования | 3 |
| F2 | Электропитание | 20 |
| F3 | Питание R1 | 20 |
| F4 | Питание R2 | 20 |
| F5 | Питание R3 | 15 |
| F6 | Питание R4 | 15 |
| F7 | Питание R5, R6 | 15 |
| F8 | Питание R7 | 10 |
| F9 | Радиопередатчик | 20 |
| F10 | Реле замка (выключателя) зажигания | 5 |
| F11 | Реле замка (выключателя) зажигания | 15 |
| F12 | Резерв | |
| R1 | Реле маячка | |
| R2 | Реле зажигания | |
| R3 | Дополнительное гнездо питания 2. Нагреватель воды | |
| R4 | Реле плафона освещения салона | |
| R5 | Дополнительное гнездо питания 1. Индикатор направления (левая сторона) | |
| R6 | Индикатор направления (правая сторона) | |
| R7 | Освещение салона | |
| Внешний отдел | ||
|
|
||
| F1 | Блок предохранителей в моторном отсеке. Стартер Генератор | 470 |
| F2 | Блок управления системами кузова | 100 |
| F3 | Инвертор постоянного переменного тока | 40 |
| F4 | Питание 1 коробки вспомогательного реле либо Блок предохранителей в салоне | 200 |
| F5 | Питание 2 коробки вспомогательного реле либо Блок предохранителей в салоне | 100 |
| F6 | Дополнительный отопитель | 100 |
| F7 | Реле обогрева лобового стекла | 80 |
| F8 | Блок управления системами кузова. Питание 5 коробки вспомогательного реле | 100 |
| F9 | Питание 3 коробки вспомогательного реле | 100 |
| F10 | Питание 4 коробки вспомогательного реле 60А Питание блока предохранителей в пассажирском салоне | 100 |
| F11 | Реле модуля управления силовым агрегатом 60А Питание блока предохранителей в пассажирском салоне | 100 |
| F12 | Подключение к переоборудованному автомобилю | 60 |
| F13 | 60 | |
| F14 | 60 | |
| F15 | Система климат-контроля зоны задних пассажиров | 60 |
| F16 | Резерв | 100 |
| F17 | Подключение к переоборудованному автомобилю | 60 |
Блок №1 в панели приборов
Находится за съемной панелью.
Для доступа к нему нужно снять обшивку.
Пример доступа.
| Схема основного блока предохранителей в приборной панели | ||
|---|---|---|
|
|
||
| № | Расшифровка | Ток, А |
| F1 | Модуль подушки безопасности | 10 |
| F2 | Обогреваемое заднее стекло | 20 |
| F3 | Обогреваемые наружные зеркала | 10 |
| F4 | Нет | — |
| F5 | Нет | — |
| F6 | Тахограф. | 5 |
| F7 | Датчик аккумуляторной батареи | 10 |
| F8 | Розетка источника питания переменного тока | 40 |
| F9 | Нет | — |
| F10 | Сиденье водителя с электроприводом | 30 |
| F11 | Сиденье пассажира с электроприводом | 30 |
| F12 | Подсветка порога | 30 |
| F13 | Нет | — |
| F14 | Модуль управления отслеживанием и блокировко | 5 |
| F15 | Реле аккумуляторной батареи модуля управления силовым агрегатом | 40 |
| F16 | Реле питания модуля управления силовым агрегатом | 40 |
| F17 | Нет | — |
| F18 | Клапаны антиблокировочной системы тормозов АБС. Клапаны системы поддержания устойчивости. | 30 |
| F19 | Тахограф | 5 |
| F20 | Реле обогреваемого наружного зеркала. Реле обогрева лобового стекл | 5 |
| F21 | Нет | — |
| F22 | Блок предохранителей в салоне | 15 |
| F23 | Модуль управления системой кондиционирования | 7,5 |
| F24 | Коррекция наклона света фар | 5 |
| F25 | Освещение салона | 7,5 |
| F26 | Обогреваемые наружные зеркала | 10 |
| F27 | Передние сиденья с обогревом | 20 |
| F28 | Указатели поворота. | 20 |
| F29 | Задняя камера системы помощи при парковке. Система контроля за соблюдением дорожной разметки | 10 |
| Зеркала с электроприводом. | ||
| F30 | Система адаптивного круиз-контроля | 5 |
| F31 | Нет | — |
| F32 | Освещение салона. | 10 |
| F33 | Модуль привода на все колеса | 20 |
| F34 | Стеклоочиститель заднего окна | 20 |
| F35 | Зеркала с электроприводом складывания | 5 |
| F36 | Звуковой сигнал | 20 |
| F37 | Модуль SYNC | 7,5 |
| F38 | Электровентилятор обдува | 5 |
| Реле звукового сигнала. | ||
| Реле очистителя лобового стекла. | ||
| F39 | Дистанционный бесключевой вход. Аккумуляторная батарея | 7,5 |
| Окна с электроприводом | ||
| Отопление, вентиляция и кондиционирование воздуха зоны задних пассажиров | ||
| F40 | Электродвигатель переднего вентилятора обдува. | 40 |
| F41 | Электродвигатель заднего вентилятора обдува. | 40 |
| F42 | Обогреваемое заднее стекло. | 30 |
| F43 | Гнездо электропитания прицепа. | 30 |
| F44 | Дополнительные гнезда электропитания. | 60 |
| F45 | Не используется. | — |
| F46 | Окна с электроприводом. | 30 |
| F47 | Предохранитель прикуривателя Транзит | 20 |
| F48 | Задние дополнительные гнезда электропитания. | 20 |
| F49 | Передние дополнительные гнезда электропитания | 20 |
| F50 | Реле 1 зажигания. | 60 |
| F51 | Реле 2 зажигания. | 60 |
| F52 | Обогреватель ветрового стекла (левая сторона). | 40 |
| F53 | Обогреватель ветрового стекла (правая сторона). | 40 |
| R1 | Дополнительный отопитель, работающий на топливе | |
| R2 | Дополнительные гнезда электропитания | |
| R3 | Нет | |
| R4 | Зажигание 2. | |
| R5 | Окна с электроприводом. | |
| R6 | Зажигание 1. | |
| R7 | Звуковой сигнал | |
| R8 | Нет | |
| R9 | Электродвигатель переднего вентилятора обдува. | |
| R10 | Электродвигатель заднего вентилятора обдува. | |
| R11 | Обогреваемое заднее стекло. Обогреваемые наружные зеркала. | |
| R12 | Обогреватель ветрового стекла (левая сторона). | |
| R13 | Обогреватель ветрового стекла (правая сторона). | |
Блок №2 в панели приборов
Находится ближе к двери, за обшивкой приборной панели.

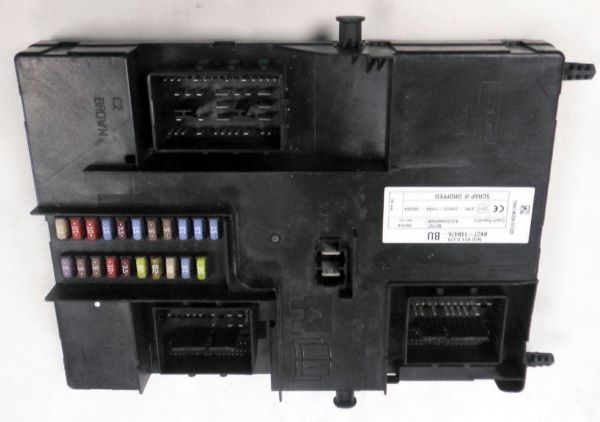

Фото — пример исполнения.

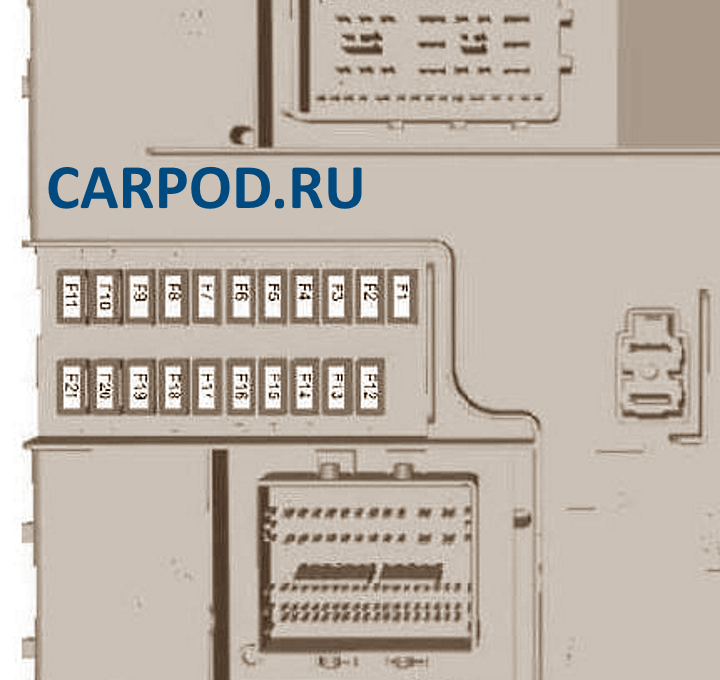

| Схема салонного блока №2 | ||
|---|---|---|
|
|
||
| № | Описание предохранителей | Ток, А |
| F1 | Система централизованного запирания 2. | 15 |
| F2 | Система централизованного запирания 1. | 15 |
| F3 | Замок (выключатель) зажигания | 15 |
| F4 | Модуль управления системой активной помощи при парковке. | 5 |
| F5 | Модуль датчика дождя. | 5 |
| F6 | Насос омывателя лобового стекла. | 15 |
| F7 | Наружные зеркала. | 7,5 |
| F8 | Передние противотуманные фары | 15 |
| F9 | Правое реле дальнего света. | 10 |
| F10 | Левое реле дальнего света. | 10 |
| F11 | Фонари наружного освещения с правой стороны. Габаритные огни с левой стороны. | 25 |
| F12 | Звуковой сигнал включения аварийного батарейного питания. | 20 |
| Звуковой сигнал противоугонной сигнализации. | ||
| F13 | Бортовая диагностика. | 15 |
| Система предотвращения разряда аккумуляторной батареи. | ||
| F14 | Указатель сигнала поворота. | 25 |
| F15 | Фонари наружного освещения с левой стороны. Габаритные огни с правой стороны. Центральный стоп-сигнал. | 25 |
| F16 | Аудиосистема. | 20 |
| Блок навигационной системы. | ||
| F17 | Щиток приборов. | 7,5 |
| Система управления отопителем. | ||
| F18 | Модуль выключателя фары. Модуль рулевого колеса. | 10 |
| F19 | Сброс модуля интерфейса дисплея передних органов управления. | 5 |
| F20 | Пассивная противоугонная система зажигания. | 5 |
| F21 | Реле вспомогательного оборудования. | 3 |
В моторном отсеке

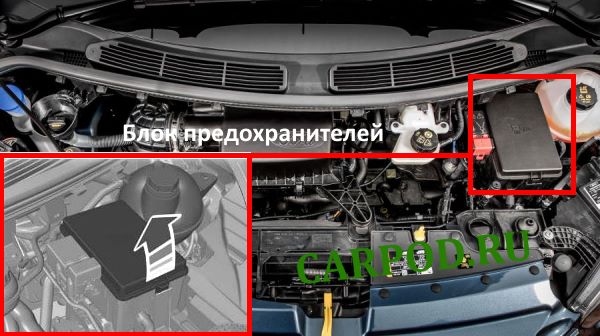

Монтажный блок находится рядом с бочком омывайки. Для доступа к нему нужно снять пластиковую крышку.
Пример доступа.

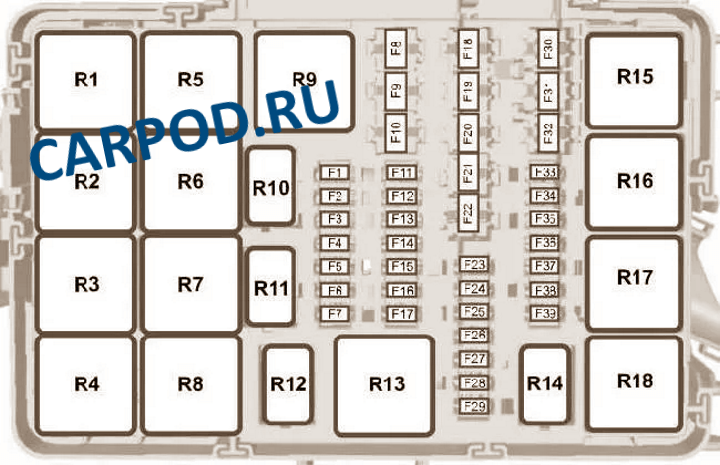

| Схема моторного блока предохранителей Ford Transit 8 | ||
|---|---|---|
|
|
||
| № | Назначение реле | |
| R1 | 2.0L: Высокоскоростной вентилятор системы охлаждения | |
| 2.2L: Зажигание | ||
| R2 | 2.0L: Нет | |
| 2.2L: Стартер | ||
| R3 | Стеклоочиститель заднего окна | |
| R4 | 2.0L: Пневматическая подвеска | |
| 2.2L: Нет | ||
| R5 | Вентилятор охлаждения | |
| R6 | 2.0L: Нет | |
| 2.2L: Стеклоочиститель ветрового стекла – включение и выключение | ||
| R7 | 2.0L: Нет | |
| 2.2L: Стеклоочиститель ветрового стекла – низкая и высокая скорость работы | ||
| R8 | Нет | |
| R9 | 2.0L: Стартер | |
| 2.2L: Нет | ||
| R10 | Муфта компрессора системы кондиционирования | |
| R11 | 2.0L: Нет | |
| 2.2L: Свеча предпускового подогрева топлива системы испарителя | ||
| R12 | 2.0L: Нет | |
| 2.2L: Топливный насос высокого давления | ||
| R13 | 2.0L: Система снижения токсичности выхлопа | |
| 2.2L: Насос привода на все колеса | ||
| R14 | 2.0L: Нет | |
| 2.2L: Система Econetic | ||
| R15 | 2.0L: Низкоскоростной вентилятор системы охлаждения | |
| 2.2L: Низкоскоростной и высокоскоростной вентиляторы системы охлаждения | ||
| R16 | 2.0L: Работа-пуск 2. Привод на все колеса | |
| 2.2L: Система снижения токсичности выхлопа | ||
| R17 | 2.0L: Нет | |
| 2.2L: Модуль управления силовым агрегатом | ||
| R18 | 2.0L: Модуль управления силовым агрегатом | |
| 2.2L: Вентилятор системы охлаждения — высокоскоростной | ||
| № | Описание | Ток, А |
| F1 | 2.0L: Выключение звука радиоприемника | 5 |
| F1 | 2.2L: Система снижения токсичности выхлопа | 10 |
| F2 | 2.0L: Нет | 15 |
| 2.2L: Система снижения токсичности выхлопа | ||
| F3 | 2.0L: Нет | 15 |
| 2.2L: Система снижения токсичности выхлопа | ||
| F4 | 2.0L: Нет | 10 |
| 2.2L: Система снижения токсичности выхлопа | ||
| F5 | 2.0L: Нет | 3 |
| 2.2L: Испаритель фильтра продуктов сгоранияного топлива Система управления свечей предпускового подогрева | ||
| F6 | 2.0L: Нет | 3 |
| 2.2L: Антиблокировочная система тормозов АБС. Поддержание устойчивости. Зажигание | ||
| F7 | 2.0L: Нет | 7,5 |
| 2.2L: Модуль управления силовым агрегатом | ||
| F8 | Вентилятор системы охлаждения | 20 |
| F9 | 2.0L: Нет | 30 |
| 2.2L: Левый стеклоочиститель ветрового стекла | ||
| F10 | 2.0L: Нет | 30 |
| 2.2L: Правый стеклоочиститель ветрового стекла | ||
| F11 | 2.0L: Нет | 10 |
| 2.2L: Муфта компрессора системы кондиционирования | ||
| F12 | 2.0L: Нет | 20 |
| 2.2L: Свеча предпускового подогрева испарителя фильтра продуктов сгорания топлива | ||
| F13 | Нет | — |
| F14 | 2.0L: Нет | 3 |
| 2.2L: Система снижения токсичности выхлопа – зажигание | ||
| F15 | Нет | — |
| F16 | Нет | — |
| F17 | Нет | — |
| F18 | 2.0L: Вентилятор 2 системы охлаждения | 40 |
| 2.2L: Антиблокировочная система тормозов. Насос системы поддержания устойчивости | ||
| F19 | 2.0L: Вентилятор системы охлаждения (двухскоростной) | 40 |
| 2.0L: Вентилятор системы охлаждения (с одной скоростью) | 60 | |
| F19 | 2.2L: Соленоид стартера | 30 |
| F20 | 2.0L: Питание реле снижения токсичности выхлопа | 40 |
| F20 | 2.2L: Свечи накаливания | 60 |
| F21 | 2.0L: Модуль свечей предпускового подогрева 2 | 40 |
| F21 | 2.2L: Реле 3 зажигания | 60 |
| F22 | 2.0L: Модуль свечей предпускового подогрева 1 | 40 |
| 2.2L: Нет | ||
| F22 | Нет | — |
| F23 | 2.0L: Муфта компрессора системы кондиционирования | 10 |
| 2.2L: Нет | ||
| F24 | 2.0L: Нет | 7,5 |
| 2.2L: Топливный насос высокого давления | ||
| F25 | Нет | — |
| F26 | Нет | — |
| F27 | Нет | — |
| F28 | 2.0L: Нагреватель системы вентиляции картера | 5 |
| 2.2L: Нет | ||
| F29 | 2.0L: Вспомогательный водяной насос | 15 |
| 2.2L: Нет | ||
| F30 | 2.0L: Реле модуля управления силовым агрегатом | 60 |
| F30 | 2.2L: Вентилятор 1 системы охлаждения | 40 |
| F31 | 2.0L: Реле «работа-пуск» 2 | 20 |
| 2.2L: Вентилятор 2 системы охлаждения | 40 | |
| F32 | 2.0L: Дополнительный отопитель, работающий на топливе | 20 |
| 2.2L: Электродвигатели (два) стеклоочистителей ветрового стекла | 60 | |
| F33 | 2.0L: Нет | 20 |
| 2.2L: Запуск-остановка вспомогательного водяного насоса | ||
| F34 | Нет | — |
| F35 | 2.0L: Модуль управления силовым агрегатом | 20 |
| 2.2L: Источник питания системы управления силовым агрегатом | 15 | |
| F36 | 2.0L: Силовой провод 5 автомобиля | 20 |
| 2.2L: Датчик NOXI 2 | 15 | |
| F37 | 2.0L: Бак с реагентом. Клапан системы рециркуляции отработавших газов | 15 |
| 2.2L: Клапан управления объемом | 7,5 | |
| F38 | 2.0L: Катушки реле R1, R5, R10, и R15 электрораспределительной коробки двигателя | 10 |
| 2.2L: Датчик массового расхода воздуха | 7,5 | |
| F39 | 2.0L: Система управления свечей предпускового подогрева. Датчик оксидов азота | 10 |
| 2.2L: Испаритель топливного насоса | 15 | |
