Правый передний лонжерон и панель фартука левого крыла Ford Focus 1

Кузов и покрытие. Ремонты кузова.

Общее оборудование: Измерение и правка.

Наименование Спецификация
Усиление панели фартука
Лонжерон с панелью фартука

Снятие

1. Общие примечания:

  • Перед началом ремонта снимите передние узлы, сиденье, облицовку панели приборов, крыло, капот, панель защелки капота и поперечину.
  • Снимите следующие элементы: бачок усилителя рулевого управления, расширительный бачок системы охлаждения, лобовую панель капота, демпфирующую облицовку перегородки и панели отделки сойки «А».
  • Переместите напольные покрытия, электропроводку и шланги в сторону от рабочей зоны.

2. Усиление панели фартука

  • Выфрезеруйте точечные сварные швы.

3. ПРЕДОСТЕРЕЖЕНИЕ: Фрезеруйте только на глубину, равную двойной толщине панели

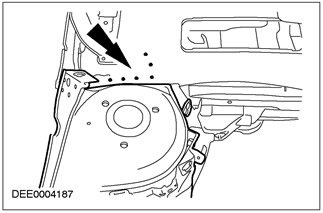

Перегородка

  • Выфрезеруйте точечные сварные швы.

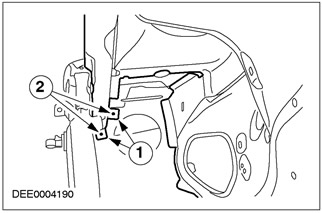

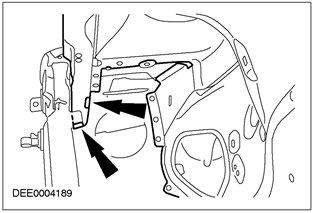

4. Панель фартука

  • Срежьте оба выступа.

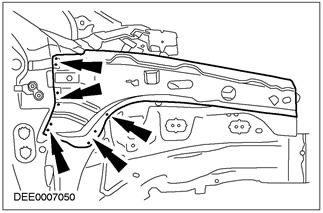

5. Лонжерон

  • 1. Выфрезеруйте точечные сварные швы.
  • 2. Фрезеруйте места точечной сварки только на глубину, равную двойной толщине панели, используя шлифовальный круг O 10 мм.

Установка

1. Подготовьте новый лонжерон.

  • Отсоедините передний лонжерон от лонжерона в сборе в месте исходного соединения.

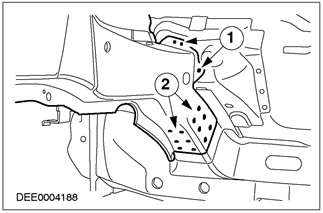

2. Усиление панели фартука

  • 1. Перед установкой отогните выступы наружу на 180°.
  • 2. Выполните пудлинговую сварку.

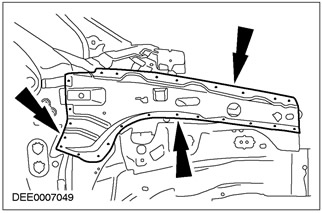

3. Лонжерон

  • Выполните пудлинговую сварку.

4. Перегородка

  • Выполните пудлинговую сварку.

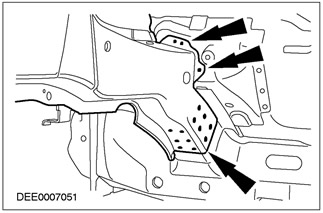

5. Усиление панели фартука

  • Выполните пудлинговую сварку.
