Предохранители и реле Ford Transit 5, 1995 — 2000

Значительный рестайлинг Ford Transit в 1994/5 году дал ему новую переднюю часть и приборную панель, наряду с 8-кл. двигателе (I4 DOHC), которым также оснащался Scorpio. Двигатель похож на ранний Sierra DOHC, но без трамблёра и использует OBD II — совместимый ЭБУ уровня EEC-V. В данном материале мы подробно разберём схемы предохранителей Форд Транзит 5-го поколения 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.

Общий вид автомобиля.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В салоне

Место размещения блока предохранителей и реле в салоне автомобиля.

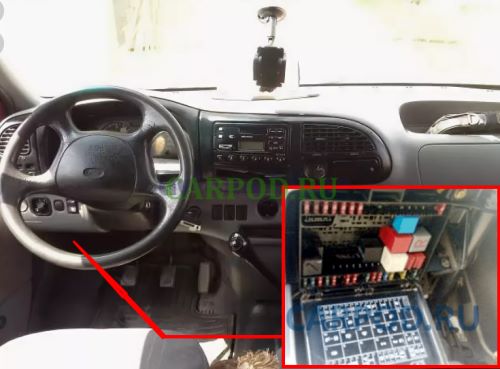

Монтажный блок находится под приборной панелью за пластиковой крышкой.


Общий вид.

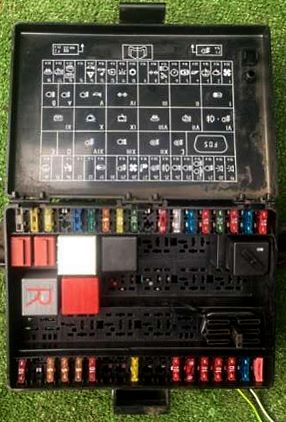

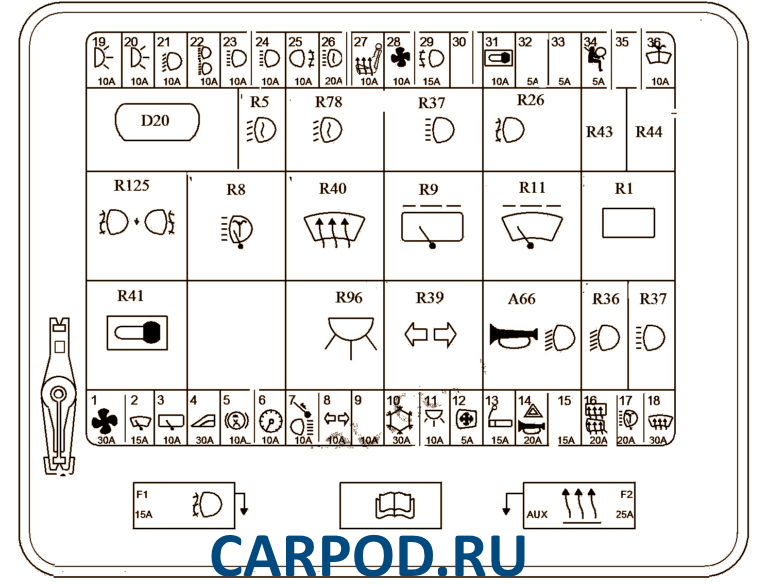

Схема элементов в салонном блоке

Описание Ток, А
1 Вентилятор отопителя 30
2 Стеклоочиститель ветрового стекла 15
3 Стеклоочиститель заднего стекла 10
4 Электрические стеклоподъемники 30
5 Система АБС 5
6 Система контроля тяги, система холодного старта, часы, ABS, система подзарядки, фары, комбинация приборов, система противооблиденения, противоугонная система 10
7 Стоп-сигналы 10
8 Указатели поворотов 10
9 Сигнализация противоугонной системы 10
10 Кондиционер 30
11 Внутреннее освещение 10
12 Электрифицированные дверные зеркала 5
13 Предохранитель прикуривателя Транзит 5 15
14 Аварийная сигнализация, звуковой сигнал 25
15 Сигнализация противоугонной системы, аварийная сигнализация 15
16 Обогреватель заднего стекла 20
17 Омыватель фар 20
18 Обогреватель ветрового стекла 30
19 Правые габаритные огни 10
20 Левые габаритные огни 10
21 Правая фара, ближний свет 10
22 Левая фара, ближний свет 10
23 Правая фара, дальний свет 10
24 Левая фара, дальний свет 10
25 Задние противотуманные фонари 10
26 Дневные ходовые огни 15
27 Обогреватель передних сидений 10
28 Дополнительный электрический обогреватель 10
29 Противотуманные фары 15
30
31 Замок зажигания 10
32 Противоугонная система 5
33 5
34 Пневмоподушка 5
35 Дверные огни, Подушка безопасности 5
36 Стеклоочистители и стеклоомыватели 10
Назначение реле модулей
R1 Обогрев заднего ветрового стекла
R5 Система дневного света
R8 Насос омывателя фар
R9 Задний стеклоочиститель
R11 Передний стеклоочиститель
R26 Противотуманные огни
R36 Ближний свет
R37 Дальний свет
R39 Указатели поворота
R40 Обогрев ветрового стекла
R41 Зажигание
R43 Левые предупреждающие огни
R44 Правые предупреждающие огни
R78 Ближний свет фар с пониженной интенсивностью
R79
R5
R80 Система дневного света
R96 Таймер внутреннего освещения
R125 Задние противотуманные фонари
A66 Предупреждение модуля освещения
D20 Соединитель передачи данных (DLC)

В моторном отсеке

Монтажные блоки расположены в левой и правой части подкапотного пространства.

Местонахождение силовой платы предохранителей в подкапотном пространстве автомобиля.

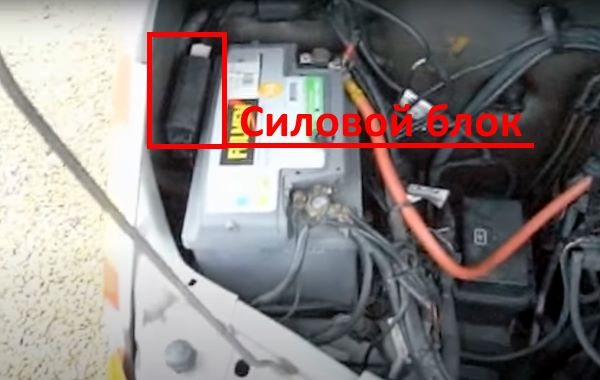

Справа, около аккумулятора, находится силовой блок предохранителей.


Пример исполнения..

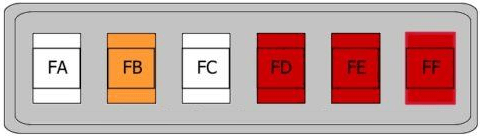

Схема силового блока в моторном отсеке

Расшифровка Ток, А
FA Система пуска 80
Система управления двигателем 2.0 DOHC
Система дневного света
бортовые огни
Фонарь освещения номерного знака
Освещение приборов
FB Противотуманные огни 40
Дополнительный обогреватель
FC Аварийная система 60
Система управления двигателем
FD ABS 50
Или же
Блок управления ESP
FE Блок управления двигателем, бензин 50
Система холодного старта, дизель
FFa Система управления двигателем, дизель 20
Кондиционер
Холодильник
FFb DOHC, турбодизель: автоматическое сцепление 50
Система управления двигателем
Кондиционер
Холодильник
FFc Автоматическое сцепление 60
Система управления двигателем
Кондиционер
Холодильник

Место размещения подкапотного блока предохранителей
Слева в подкапотном пространстве находится основной блок с реле и предохранителями. Он имеет несколько вариантов исполнения в зависимости от типа КПП.

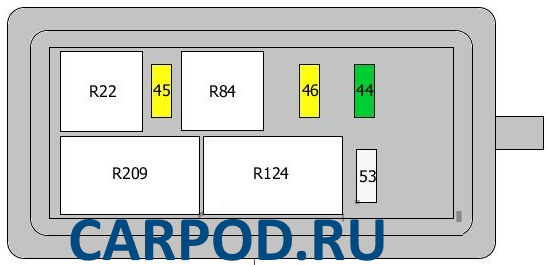

Схема предохранителей в левом блоке моторного отсека
Модели с полуавтоматической КП и кондиционером

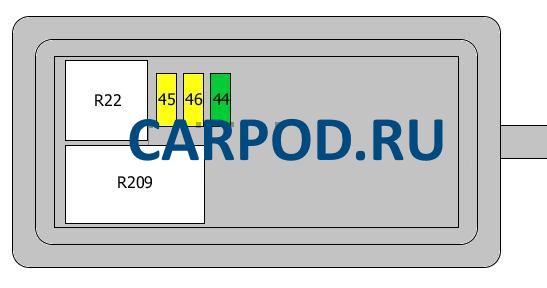

Тип 1


Тип 2

Описание Ток, А
44 Автоматическое сцепление 30
45 Автоматическое сцепление 20
46 Автоматическое сцепление 20
53 Вентилятор кондиционера 25
R22 Система пуска двигателя
R84 Реле двигателя
R124 Вентилятор кондиционера
R209 Гидравлический насос

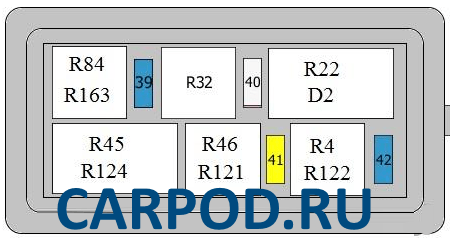

Модели с ручной КПП

Расшифровка Ток, А
39a Автоматическая коробка передач 5
Система управления двигателем
39b Автоматическая коробка передач 15
Система управления двигателем
40a Управление двигателем 3
40b Система управления двигателем 25
41 Автоматическая коробка передач 20
42 Система управления двигателем 15
R4 Топливный модуль (реле бензонасоса) — бенз. двигатели
R22 Стартер, дизель
R32 Кондиционер
R45 Вентилятор охлаждения, бензин
R46 Вентилятор охлаждения, 2 скорость, бензин
R84 Реле двигателя, дизель
R121 Kickdown, дизель
R122 Kickdown № 2, дизель
R124 Вентилятор кондиционера, дизель
R163 Блок управления двигателем, бензин
D2 Пусто
