Ford Escort — предшественник Focus, явившегося на свет в 1998 году. Некоторое время оба автомобиля выпускались параллельно, вплоть до полного прекращения производства модели в 2000 году. В данном материале мы подробно разберём схемы предохранителей Форд Эскорт (орион) 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне
Монтажный блок находится с водительской стороны под приборной панелью. В верхней части крепятся реле, а сбоку предохранители.

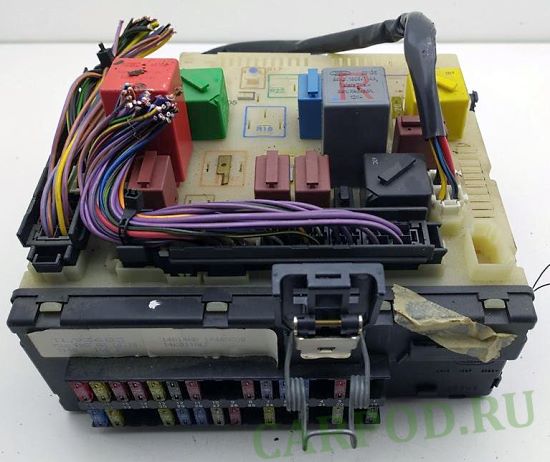

Общий вид.
| Схема салонного блока Форд Эскорт (модели 1990-1995 года выпуска) | ||
|---|---|---|
|
|
||
| № | Расшифровка | Ток, А |
| 1 | Освещение дверей | 25 |
| Обогрев заднего стекла | ||
| Зеркала | ||
| 2a | ABS (тормоза АБС) | 30 |
| Приборная панель | ||
| 2b | ABS | 3 |
| Инструменты (RS Cosworth) | ||
| 3a | Система управления двигателем | 10 |
| 3b | Система управления двигателем (RS Cosworth) | 20 |
| 4 | Фары | 15 |
| Система дневного света | ||
| 5 | Система управления двигателем | 20 |
| 6 | Регулировка фар | 10 |
| Противотуманные огни | ||
| Фонарь освещения номерного знака | ||
| Внутреннее освещение | ||
| Приборная панель | ||
| Приборное освещение | ||
| Сигнальные огни | ||
| Отопление и вентиляция | ||
| Аудио система | ||
| Сиденья с подогревом | ||
| 7 | Регулировка фар | 10 |
| Фонарь освещения номерного знака | ||
| 8 | Противотуманные фары | 10 |
| 9a | Система управления двигателем (1.3 и 1.4 CFI) | 30 |
| Вентилятор | ||
| 9b | Система управления двигателем (1.3 и 1.4 CFI, RS Cosworth) | 3 |
| 10 | Фары | 10 |
| Система дневного света | ||
| 11 | Противотуманные огни | 15 |
| 12 | Фонари заднего хода | 10 |
| Сигнальные огни опасности | ||
| Указатели поворота | ||
| 13 | Стеклоочиститель и стеклоомыватель | 20 |
| 14 | Отопление и вентиляция | 25 |
| Кондиционер | ||
| Система управления двигателем (2.0 EFI) | ||
| 15 | ABS | 30 |
| Или же | ||
| Блок управления ESP | ||
| 16 | Обогрев заднего стекла | 3 |
| 17 | Подушки безопасности | 7,5 |
| 18 | Фары | 15 |
| Система дневного света | ||
| 19 | ABS | 3 |
| Панель приборов | ||
| 20 | Аварийная сигнализация | 15 |
| 21 | Освещение дверей | 15 |
| Предохранитель прикуривателя | ||
| Система безопасности | ||
| 22 | Люк | 30 |
| Стеклоподьемники | ||
| 23 | Омыватели фар | 30 |
| 24 | Фары | 10 |
| Система дневного света | ||
| 25 | Управление двигателем | 3 |
| Кондиционер (RS Cosworth) | ||
| 26 | Подогрев сидений | 15 |
| 27 | ABS | 15 |
| Система зарядки | ||
| Фары | ||
| Система дневного света | ||
| Стоп-сигнал | ||
| Противотуманные огни | ||
| Освещение дверей | ||
| Панель приборов | ||
| Аварийная сигнализация | ||
| Прикуриватель | ||
| Обогрев заднего стекла | ||
| Подушки безопасности | ||
| 28 | Система зарядки | 15 |
| 29 | Система безопасности | 20 |
| Центральный замок | ||
| R1 | Насос ABS | |
| R2 | Кондиционер | |
| R3 | Топливный насос 4х4 | |
| R4 | Омыватели фар | |
| R5 | Функции двигателя | |
| R6a | Главное реле ABS (кроме RS Cosworth) | |
| R6b | Вольтметр (RS Cosworth) | |
| R7a | Реле бензонасоса | |
| R7b | Предварительная коррекция | |
| R8 | Зажигание | |
| R9 | Обогрев заднего стекла | |
| R10 | Реле электропитания | |
| R11 | Задний противотуманный фонарь | |
| R12a | Система дневного света | |
| R12b | Уменьшенный ближний свет (правый руль) | |
| R13 | Противотуманные огни | |
| R14 | Реле стеклоочистителя | |
| R15 | Реле заднего стеклоочистителя | |
| R16a | Уменьшенный ближний свет (правый руль) | |
| R16b | Система дневного света | |
| R17 | Дальний свет | |
| R18 | Предварительная коррекция | |
| R19 | Освещение салона | |
| R20 | Ближний свет | |
| R21 | Иммобилайзер или автоматическая коробка передач | |
| A | Передние противотуманные фары | |

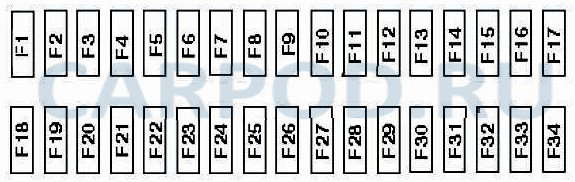

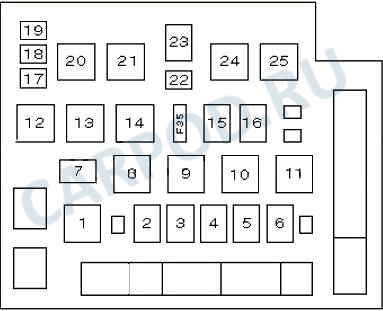

| Расшифровка элементов салонного блока (модели 1995-2000 года выпуска) | ||
|---|---|---|
|
|
||
|
|
||
| № | Описание | Ток, А |
| F1 | Блок управления свечей накаливания, стартер | 30 |
| F2 | отопитель/кондиционер | 25 |
| F3 | Противоугонная система, система освещения в дневное время, лампы подсветки проемов дверей, противотуманные фары, передние габариты, звуковой сигнал, задние габариты, лампы подсветки номерного знака | 20 |
| F4 | Лампы подсветки проемов дверей, корректор фар, лампы освещения салона, лампы подсветки номерного знака, передние габариты, задние габариты | 10 |
| F5 | Система освещения в дневное время, фары | 15 |
| F6 | 15 | |
| F7 | Противотуманные фары, лампы подсветки номерного знака, передние габариты, задние габариты | 10 |
| F8 | Противоугонная система, диагностический разъем, система управления двигателем | 7,5 |
| F9 | Антиблокировочная система тормозов (ABS) | 20 |
| F10 | Омыватели фар | 30 |
| F11 | Подушка безопасности | 7,5 |
| F12 | Система освещения в дневное время, противотуманные фары, фары, подсветка комбинации приборов, комбинация приборов | 10 |
| F13 | Кондиционер, подогреватель топлива (Дизель) | 15 |
| F14 | Система управления двигателем (бензин) | 15 |
| F15 | 10 | |
| F16 | Система кондиционирования, система управления двигателем, датчик скорости автомобиля | 20 |
| F17 | Подогреватель сидений | 15 |
| F18 | Противоугонная система, аудиосистема, комбинация приборов | 15 |
| F19 | Электропривод стеклоподъемников, подсветка комбинации приборов, люк | 30 |
| F20 | Система кондиционирования, электродвигатель вентилятора системы охлаждения (кроме 1,3/1,6/1,8/1,8D Turbo) | 30 |
| F21 | Антиблокировочная система тормозов (абс) | 7,5 |
| F22 | Центральный замок, диагностический разъем, система управления двигателем (кроме 1,8D Turbo), реле стартера (АКПП/МКПП с PATS), датчик скорости автомобиля | 20 |
| F23 | 25 | |
| F24 | Антиблокировочная система тормозов (ABS) | 30 |
| F25 | Противоугонная система, привод складывающейся крыши, омыватели фар, очиститель/омыватель лобового стекла | 20 |
| F26 | Указатели поворота/аварийная сигнализация, фонарь(и) заднего хода | 10 |
| F27 | Электропривод зеркал заднего вида на дверях, обогреватель заднего стекла, звуковой сигнал, указатели поворота/ аварийнаяигнализация | 25 |
| F28 | Противоугонная система, звуковой сигнал, указатели поворота/аварийная сигнализация | 15 |
| F29 | Противоугонная система, аудиосистема, прикуриватель, часы, лампы подсветки проемов дверей, комбинация приборов | 15 |
| F30 | Система освещения в дневное время, фары, корректор фар | 10 |
| F31 | 10 | |
| F32 | Противотуманные фары | 15 |
| F33 | Электропривод сидений | 20 |
| F34 | Антиблокировочная система тормозов (ABS), обогреватели форсунок омывателя лобового стекла, стоп-сигналы | 15 |
|
|
||
| 1 | Реле основных цепей зажигания | |
| 2 | Реле ближнего света фар | |
| 3 | Реле дальнего света фар | |
| 4 | ||
| 5 | Реле вспомогательных цепей зажигания | |
| 6 | Реле бензонасоса | |
| 7 | Реле системы управления двигателем | |
| 8 | Реле обогревателя заднего стекла | |
| 9 | Реле задержки выключения лампы освещения салона (с функцией задержки выключения лампы освещения салона) | |
| 10 | Реле прерывистого режима работы очистителя заднего стекла (с прерывистым режимом работы очистителя) | |
| 11 | Реле прерывистого режима работы очистителя лобового стекла | |
| 12 | Реле стартера (АКПП/МКПП с PATS) | |
| 13 | Реле гудка | |
| 14 | Реле задержки омывателя фар | |
| 15 | Реле системы освещения в дневное время (ближний свет фар) | |
| 16 | Реле противотуманных фар | |
| 17 | Перемычка | |
| 18 | ||
| 19 | ||
| 20 | Реле-прерыватель противоугонной системы | |
| 21 | Зуммер предупреждения об оставленных включенными габаритах | |
| 22 | ||
| 23 | Реле полностью открытого положения дроссельной заслонки (модели с бензиновыми двигателями с кондиционером) | |
| 24 | Реле задних противотуманных фонарей | |
| 25 | Реле системы освещения в дневное время (передние габариты) | |
| F35 | Противоугонная система, центральный замок, электропривод сидений | 20 |
В моторном отсеке

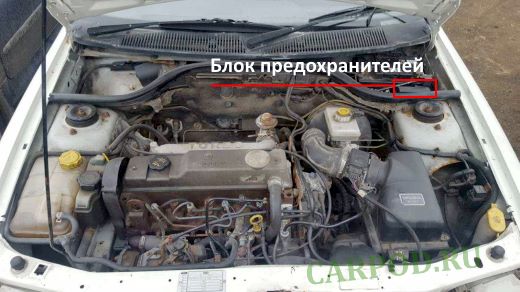

Находится около АКБ.

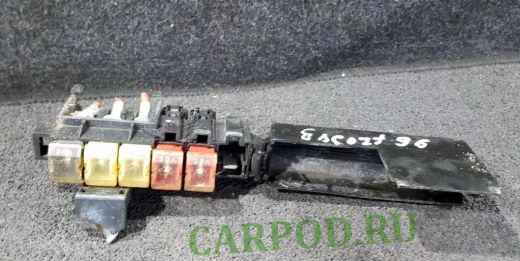

Фото — пример.
| Схема элементов моторного блока | ||
|---|---|---|
|
|
||
| № | Назначение | Ток, А |
| F1 | Блок предохранителей и реле в салоне | 80 |
| F2 | 60 | |
| F3 | 60 | |
| F4 | Реле электродвигателя вентилятора системы охлаждения — без кондиционера | 40 |
| F5 | Обогреватель лобового стекла | 50 |
| F6 | Свечи накаливания | 50 |

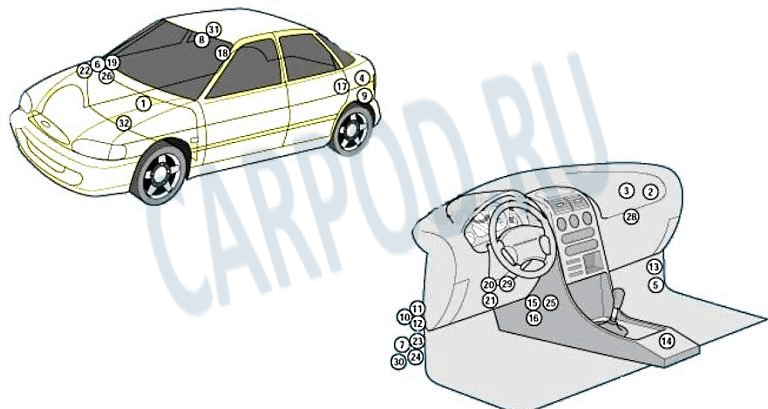

| Общая схема электронных модулей Форд Эскорт | |
|---|---|
|
|
|
| № | Компонент |
| 1 | Реле кондиционера — перегородка |
| 2 | Реле электропривода антенны (Кабриолет) |
| 3 | Электронный блок управления SRS |
| 4 | Звуковой сигнал противоугонной системы |
| 5 | Реле противоугонной системы (Кабриолет) |
| 6 | АКБ |
| 7 | Блок управления центральным замком/ блок управления противоугонной системы |
| 8 | Инфракрасный приемник центрального замка |
| 9 | Тепловой предохранитель (привод складывающейся крыши) — левая часть багажного отделения |
| 10 | Реле привода складывающейся крыши (складывание) |
| 11 | Реле привода складывающейся крыши (раскладывание) |
| 12 | Реле привода складывающейся крыши |
| 13 | Диагностический разъем (DLC) |
| 14 | Реле электропривода стеклоподъемника — открытие («one touch») |
| 15 | Реле электропривода стеклоподъемника, со стороны водителя — за центральной консолью |
| 16 | Реле электропривода стеклоподъемника, со стороны пассажира — за центральной консолью |
| 17 | Реле электропривода заднего левого стеклоподъемника (Кабриолет) |
| 18 | Реле электропривода заднего правого стеклоподъемника (Кабриолет) |
| 19 | Реле электродвигателя вентилятора системы охлаждения-за аккумуляторной батареей |
| 20 | Блок предохранителей / реле |
| 21 | |
| 22 | Блок предохранителей/ реле, моторный отсек |
| 23 | Предохранитель F38 (40A) — выключатель стеклоподъемника (Кабриолет) |
| 24 | Предохранитель F40 (10A) — реле привода антенны(Кабриолет) |
| 25 | ПредохранительF41 (3A) -CD — чейнджер аудиосистемы |
| 26 | Реле обогревателя лобового стекла — за аккумуляторной батареей |
| 27 | Гудок |
| 28 | Электронный блок управления иммобилайзером |
| 29 | Кольцевая антенна иммобилайзера — рулевая колонка |
| 30 | Инерционный выключатель отсечки подачи топлива |
| 31 | Реле электропривода люка |
