Pinpoint-тесты (автомобили до 08.2000) Ford Focus 1

Кузов и покрытие. Стекла, рамы и механизмы.

ПРИМЕЧАНИЕ: Для выполнения всех электрических измерений используйте цифровой мультиметр.

PINPOINT-ТЕСТ A: НЕ РАБОТАЕТ ЭЛЕКТРОПРИВОД СТЕКЛОПОДЪЕМНИКОВ НА ВСЕХ ОКНАХ — ОКНА С ЭЛЕКТРОПРИВОДОМ СТЕКЛОПОДЪЕМНИКОВ ПЕРЕДНИХ И ЗАДНИХ ДВЕРЕЙ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРКА СВЕТОДИОДОВ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ

1 Ведите положение ON.

• Светодиоды переключателя стеклоподъемника окна двери водителя горят?

Да

ПРОВЕРЬТЕ жалобу клиента.

Нет

3-дверный вариант, 5-дверный вариант и «универсал» Перейдите к A2 4-дверный вариант: ОТРЕМОНТИРУЙТЕ электрическую цепь 15 — DA5 (зелено-оранжевую). ПРОВЕРЬТЕ правильность работы системы.

A2: ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕГО ОКНА

1 Включите стеклоочиститель заднего окна.

• Стеклоочиститель заднего окна работает правильно?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 15 — DA5 (зелено-оранжевую). ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15 — KA28 (зелено-голубую). ПРОВЕРЬТЕ правильность работы системы.

PINPOINT-ТЕСТ B: НЕ РАБОТАЕТ ЭЛЕКТРОПРИВОД ОДНОГО СТЕКЛОПОДЪЕМНИКА — ОКНА С ЭЛЕКТРОПРИВОДОМ СТЕКЛОПОДЪЕМНИКОВ ПЕРЕДНИХ И ЗАДНИХ ДВЕРЕЙ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРКА НАПРЯЖЕНИЯ ЗАЖИГАНИЯ В НЕРАБОТАЮЩЕМ ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА

ПРИМЕЧАНИЕ: Удостоверьтесь в том, что не включена блокировка переключателя стеклоподъемника заднего окна.

1 Ведите положение ON.

• Светодиод переключателя неработающего стеклоподъемника горит?

Да

Перейдите к B2

Нет

Перейдите к B6

B2: ПРОВЕРКА ВОЗМОЖНОСТИ УПРАВЛЕНИЯ НЕРАБОТАЮЩИМ СТЕКЛОПОДЪЕМОМ, ИСПОЛЬЗУЯ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКА, РАСПОЛОЖЕННЫЙ НА ДВЕРИ ВОДИТЕЛЯ

1 Задействуйте переключатель стеклоподъемника, расположенный на двери водителя.

• Неработающий стеклоподъемник работает правильно?

Да

Стеклоподъемник окна двери водителя, ПРОВЕРЬТЕ жалобу клиента. Стеклоподъемники окон всех пассажирских дверей, Перейдите к B3

Нет

Перейдите к B8

B3: ПРОВЕРКА НА ЦЕЛОСТНОСТЬ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ПЕРЕКЛЮЧАТЕЛЕМ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА И ЭЛЕКТРОДВИГАТЕЛЕМ ПОДНИМАНИЯ СТЕКЛА

1 Отсоедините C735, C736 или C737 электродвигателя неработающего стеклоподъемника.

2 Отсоедините C485, C482 или C483 переключателя неработающего стеклоподъемника.

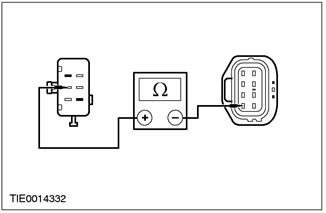

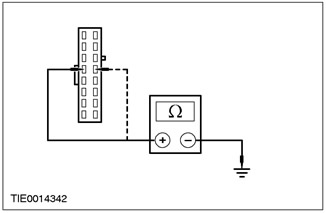

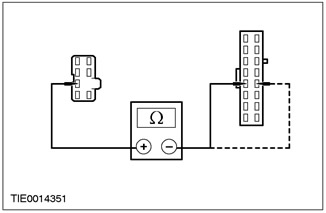

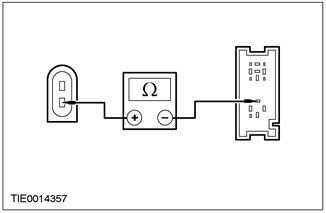

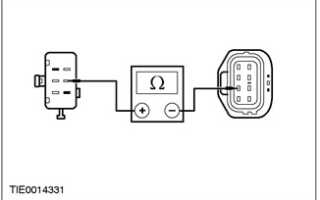

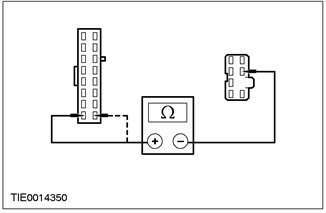

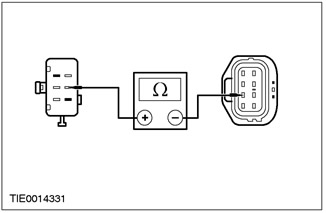

3 Измерьте сопротивление между штырем 5 разъема C485 переключателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31S — AJ55B (красно-черной), и штырем 3 разъема C735 электродвигателя стеклоподъемника, электрической цепи 31S — AJ55A (красно-черной), со стороны электропроводки; или между штырем 5 разъема C482 переключателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31S — AJ46B (черно-белой), и штырем 3 разъема C736 электродвигателя стеклоподъемника, электрической цепи 31S — AJ46A (черно-белой), со стороны электропроводки; или между штырем 5 разъема C483 переключателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31S — AJ46B (черно-белой), и штырем 3 разъема C737 электродвигателя стеклоподъемника, электрической цепи 31S — AJ46A (черно-белой), со стороны электропроводки.

• Сопротивление меньше 5 Ом?

Да

Перейдите к B4

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S — AJ55B (красно-черную); или электрическую цепь 31S — AJ46B (черно-белую). ПРОВЕРЬТЕ правильность работы системы.

B4: ПРОВЕРКА НА ЦЕЛОСТНОСТЬ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ПЕРЕКЛЮЧАТЕЛЕМ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА И ЭЛЕКТРОДВИГАТЕЛЕМ ОПУСКАНИЯ СТЕКЛА

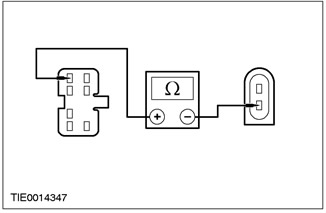

1 Измерьте сопротивление между штырем 2 разъема C485 переключателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31S — AJ54B (черно-зеленой), и штырем 4 разъема C735 электродвигателя стеклоподъемника, электрической цепи 31S — AJ54A (черно-зеленой), со стороны электропроводки; или между штырем 2 разъема C482 переключателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31S — AJ63B (черно-зеленой), и штырем 4 разъема C736 электродвигателя стеклоподъемника, электрической цепи 31S — AJ63A (черно-голубой), со стороны электропроводки; или между штырем 2 разъема C483 переключателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31S — AJ63B (черно-голубой), и штырем 4 разъема C737 электродвигателя стеклоподъемника, электрической цепи 31S — AJ63A (черно-голубой), со стороны электропроводки.

• Сопротивление меньше 5 Ом?

Да

Перейдите к B5

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S — AJ54B (черно-зеленую); или электрическую цепь 31S — AJ63B (черно-зеленую); или электрическую цепь 31S — AJ63B (черно-голубую). ПРОВЕРЬТЕ правильность работы системы.

B5: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА

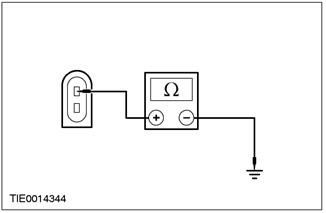

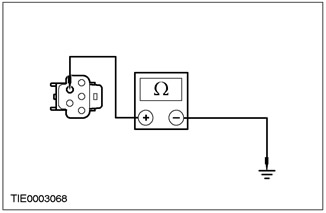

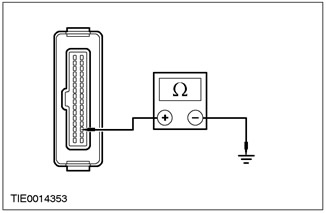

1 Измерьте сопротивление между штырем 8 разъема C734 электродвигателя неработающего стеклоподъемника окна двери водителя, электрической цепи 31 — AJ26 (черной), со стороны электропроводки, и «массой»; или штырем 8 разъема C735 электродвигателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31 — AJ27 (черной), со стороны электропроводки, и «массой»; или штырем 8 разъема C736 электродвигателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31 — AJ31 (черной), со стороны электропроводки, и «массой»; или штырем 8 разъема C737 электродвигателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31 — AJ31 (черной), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

ПРОВЕРЬТЕ жалобу клиента.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31 — AJ26 (черную); или электрическую цепь 31 — AJ27 (черную); или электрическую цепь 31 — AJ31 (черную). ПРОВЕРЬТЕ правильность работы системы.

B6: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА

1 Введите положение OFF.

2 Отсоедините C484, C485, C482, C483 переключателя неработающего стеклоподъемника.

3 Ведите положение ON.

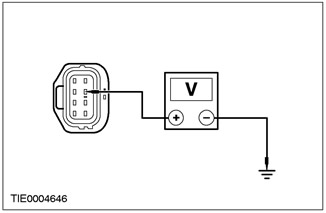

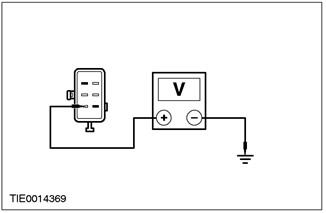

4 Измерьте напряжение между штырем 13 разъема C484 переключателя неработающего стеклоподъемника окна двери водителя, электрической цепи 15 — LH14 (желто-зеленой), со стороны электропроводки, и «массой»; или между штырем 1 разъема C485 переключателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 15 — LH31 (зелено-голубой), со стороны электропроводки, и «массой»; или между штырем 1 разъема C482 переключателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 15 — LH36 (красно-зеленой), со стороны электропроводки, и «массой»; или между штырем 1 разъема C483 переключателя неработающего стеклоподъемника окна правой задней двери окна, электрической цепи 15 — LH36 (красно-зеленой), со стороны электропроводки, и «массой» (показано окно пассажира).

• Напряжение больше 10 В?

Да

Перейдите к B7

Нет

Перейдите к B14

B7: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА

1 Введите положение OFF.

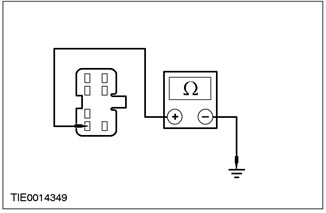

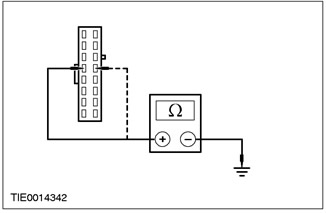

2 Измерьте сопротивление между штырем 4 разъема C484 переключателя неработающего стеклоподъемника окна двери водителя, электрической цепи 31 — AJ7 (черной), со стороны электропроводки, и «массой»; или между штырем 6 разъема C485 переключателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31 — AJ18 (черной), со стороны электропроводки, и «массой»; или между штырем 6 разъема C482 переключателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31S — AJ32 (черно-оранжевой), со стороны электропроводки, и «массой»; или между штырем 6 разъема C483 переключателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31S — AJ32 (черно-оранжевой), со стороны электропроводки, и «массой» (показано окно водителя).

• Сопротивление меньше 5 Ом?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 32-AJ26 (белую).

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31 — AJ7 (черную); или электрическую цепь 31 — AJ18 (черную); или электрическую цепь 31S — AJ32 (черно-оранжевую) или 31S — AJ14 (черно-оранжевую); или электрическую цепь 31S — AJ32 (черно-оранжевую) или 31S — AJ24 (черно-желтую). ПРОВЕРЬТЕ правильность работы системы.

B8: ПРОВЕРКА НАПРЯЖЕНИЯ В ШТЕКЕРНОМ РАЗЪЕМЕ ДВЕРИ С НЕРАБОТАЮЩИМ СТЕКЛОПОДЪЕМНИКОМ

1 Введите положение OFF.

2 Отсоедините C42, C44, C45 или C46 двери с неработающим стеклоподъемником.

3 Ведите положение ON.

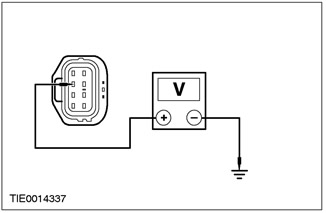

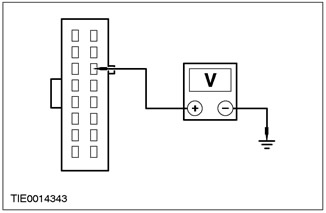

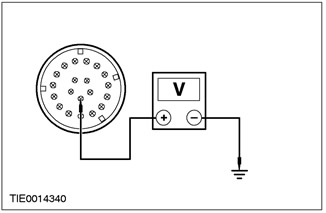

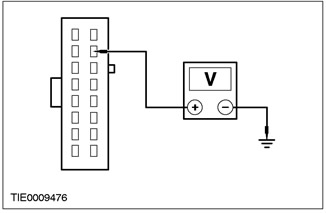

4 Измерьте напряжение между штырем 9 разъема C42 на двери водителя с неработающим стеклоподъемником, электрической цепи 29 — AJ26 (желто-оранжевой), со стороны электропроводки, и «массой»; или штырем 9 разъема C44 на двери переднего пассажира с неработающим стеклоподъемником, электрической цепи 29 — AJ27 (оранжево-белой), со стороны электропроводки, и «массой»; или штырем 9 разъема C45 на левой задней двери с неработающим стеклоподъемником, электрической цепи 29 — AJ13 (оранжево-голубой), со стороны электропроводки, и «массой»; или штырем 9 разъема C46 на правой задней двери с неработающим стеклоподъемником, электрической цепи 29 — AJ23 (оранжево-белой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

Перейдите к B9

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 29 — AJ26 (желто-оранжевую); или электрическую цепь 29 — AJ27 (оранжево-белую); или электрическую цепь 29 — AJ13 (оранжево-голубую); или электрическую цепь 29 — AJ23 (оранжево-белую). ПРОВЕРЬТЕ правильность работы системы.

B9: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА

1 Введите положение OFF.

2 Отсоедините C734, C735, C736 или C737 электродвигателя неработающего стеклоподъемника.

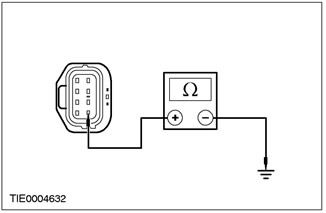

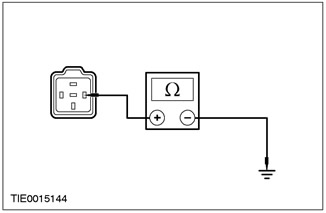

3 Измерьте сопротивление между штырем 8 разъема C734 электродвигателя неработающего стеклоподъемника окна двери водителя, электрической цепи 31 — AJ26 (черной), со стороны электропроводки, и «массой»; или штырем 8 разъема C735 электродвигателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31 — AJ27 (черной), со стороны электропроводки, и «массой»; или штырем 8 разъема C736 электродвигателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31 — AJ31 (черной), со стороны электропроводки, и «массой»; или штырем 8 разъема C737 электродвигателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31 — AJ31 (черной), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

Перейдите к B10

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31 — AJ26 (черную); или электрическую цепь 31 — AJ27 (черную); или электрическую цепь 31 — AJ31 (черную). ПРОВЕРЬТЕ правильность работы системы.

B10: ПРОВЕРКА НАПРЯЖЕНИЯ В ШТЕКЕРНОМ РАЗЪЕМЕ ЭЛЕКТРОДВИГАТЕЛЯ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА

1 Подсоедините C42, C44, C45 или C46 электродвигателя неработающего стеклоподъемника.

2 Ведите положение ON.

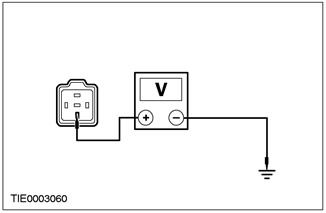

3 Измерьте напряжение между штырем 7 разъема C734 электродвигателя неработающего стеклоподъемника окна двери водителя, электрической цепи 29 — AJ26 (желто-оранжевой), со стороны электропроводки, и «массой»; или штырем 7 разъема C735 электродвигателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 29 — AJ27 (оранжево-белой), со стороны электропроводки, и «массой»; или штырем 7 разъема C736 электродвигателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 29 — AJ31 (оранжево-голубой), со стороны электропроводки, и «массой»; или штырем 7 разъема C737 электродвигателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 29 — AJ31 (оранжево-голубой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

Перейдите к B11

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 29 — AJ26 (желто-оранжевую); или электрическую цепь 29 — AJ27 (оранжево-белую); или электрическую цепь 29 — AJ31 (оранжево-голубую). ПРОВЕРЬТЕ правильность работы системы.

B11: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ ПОДНИМАНИЯ СТЕКЛА НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА

1 Введите положение OFF.надпись

2 Включите переключатель электродвигателя неработающего стеклоподъемника в положение поднимания стекла.

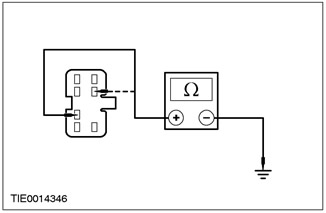

3 Измерьте сопротивление между штырем 3 разъема C734 электродвигателя неработающего стеклоподъемника окна двери водителя, электрической цепи 31S — AJ41 (красно-черной) -вариант с левосторонним управлением ([черно-оранжевой] — вариант с правосторонним управлением), со стороны электропроводки, и «массой»; или штырем 3 разъема C735 электродвигателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31S — AJ55A (красно-черной), со стороны электропроводки, и «массой»; или штырем 3 разъема C736 электродвигателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31S — AJ46A (черно-белой), со стороны электропроводки, и «массой»; или штырем 3 разъема C737 электродвигателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31S — AJ46A (черно-белой), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

Перейдите к B12

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S — AJ41 (красно-черную) — вариант с левосторонним управлением ([черно-оранжевую] — вариант с правосторонним управлением); или электрическую цепь 31S — AJ55A (красно-черную) или 31S — AJ55B (красно-черную); или электрическую цепь 31S — AJ46A (красно-черную); или электрическую цепь 31S — AJ46A (черно-белую) или 31S — AJ46B (черно-белую). ПРОВЕРЬТЕ правильность работы системы.

B12: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ ОПУСКАНИЯ СТЕКЛА НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА

1 Включите переключатель электродвигателя неработающего стеклоподъемника в положение опускания стекла.

2 Измерьте сопротивление между штырем 4 разъема C734 электродвигателя неработающего стеклоподъемника окна двери водителя, электрической цепи 31S — AJ40 (черно-зеленой) — вариант с левосторонним управлением ([черно-голубой] — вариант с правосторонним управлением), со стороны электропроводки, и «массой»; или штырем 4 разъема C735 электродвигателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31S — AJ54A (черно-зеленой), со стороны электропроводки, и «массой»; или штырем 4 разъема C736 электродвигателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31S — AJ63A (черно-голубой), со стороны электропроводки, и «массой»; или штырем 4 разъема C737 электродвигателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31S — AJ63A (черно-голубой), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

Перейдите к B13

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S — AJ40 (черно-зеленую) — вариант с левосторонним управлением ([черно-голубую] — вариант с правосторонним управлением); или электрическую цепь 31S — AJ54A (черно-зеленую) или 31S — AJ54B (черно-зеленую); или электрическую цепь 31S — AJ63A (черно-голубую) или электрическую цепь 31S — AJ63B (черно-зеленую). ПРОВЕРЬТЕ правильность работы системы.

B13: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРОДВИГАТЕЛЕ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА

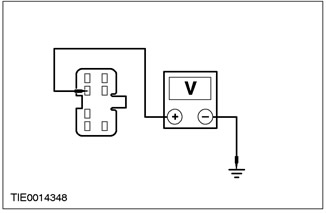

1 Измерьте напряжение между штырем 2 разъема C734 электродвигателя неработающего стеклоподъемника окна двери водителя, электрической цепи 15 — AJ26 (желто-зеленой), со стороны электропроводки, и «массой»; или штырем 2 разъема C735 электродвигателя неработающего стеклоподъемника окна двери переднего пассажира, электрической цепи 31S — AJ27A (бело-зеленой), со стороны электропроводки, и «массой»; или штырем 2 разъема C736 электродвигателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 31S — AJ31A (зелено-голубой), со стороны электропроводки, и «массой»; или штырем 2 разъема C737 электродвигателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 31S — AJ31A (зелено-голубой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

УСТАНОВИТЕ новый электродвигатель. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15 — AJ26A (желто-зеленую); или электрическую цепь 31S — AJ27A (бело-зеленую) или 31S — AJ54B (черно-зеленую); или электрическую цепь 31S — AJ31A (зелено-голубую). ПРОВЕРЬТЕ правильность работы системы.

B14: ПРОВЕРКА НАПРЯЖЕНИЯ В РАЗЪЕМЕ ДВЕРИ С НЕРАБОТАЮЩИМ СТЕКЛОПОДЪЕМНИКОМ

1 Отсоедините C42, C44, C45 или C46 на двери с неработающим стеклоподъемником.

2 Измерьте напряжение между штырем 15 разъема C42 на двери водителя с неработающим стеклоподъемником, электрической цепи 15 — AJ26 (желто-зеленой) — вариант с левосторонним управлением (электрической цепи 15 — AJ27 [бело-зеленой] — вариант с правосторонним управлением), со стороны стойки «А», и «массой»; или штырем 15 разъема C44 на двери переднего пассажира с неработающим стеклоподъемником, электрической цепи 15 — AJ27 (бело-зеленой) — вариант с левосторонним управлением (электрической цепи 15 — AJ26 [желто-зеленой] — вариант с правосторонним управлением), со стороны стойки «А», и «массой»; или штырем 13 разъема C45 на левой задней двери с неработающим стеклоподъемником, электрической цепи 15 — AJ13 (зелено-голубой), со стороны стойки «В», и «массой»; или штырем 13 разъема C46 на правой задней двери с неработающим стеклоподъемником, электрической цепи 15 — AJ13 (зелено-голубой), со стороны стойки «В», и «массой» (показана стойка «В»).

• Напряжение больше 10 В?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 15 — AJ26 (желто-зеленую) со стороны двери или электрическую цепь 15 — LH14 (желто-зеленую); или электрическую цепь 15 — AJ27 (бело-зеленую) или электрическую цепь 15 — LH31 (зелено-голубую); или электрическую цепь 15 — AJ31 (зелено-голубую) или 15 — LH36 (красно-зеленую). ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15 — AJ26 (желто-зеленую), со стороны стойки «А»; или электрическую цепь 15 — AJ27 (бело-зеленую); или электрическую цепь 15 — AJ13 (зелено-голубую). ПРОВЕРЬТЕ правильность работы системы.

PINPOINT-ТЕСТ C: НЕ РАБОТАЕТ ФУНКЦИЯ ОБЩЕГО ЗАКРЫВАНИЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРИМЕЧАНИЕ: Удостоверьтесь в том, что выполнена инициализация всех электродвигателей стеклоподъемников.

C1: ПРОВЕРЬТЕ СОЕДИНЕНИЕ МОДУЛЯ ЦЕНТРАЛЬНОГО ТАЙМЕРА С ЦЕНТРАЛЬНЫМ ОХРАННЫМ МОДУЛЕМ.

1 Проверьте кнопку запирания на пульте дистанционного управления.

• Лампы освещения салона гаснут?

Да

Перейдите к C2

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь(и). ОБРАТИТЕСЬ к Разделу 419 — 10.

C2: ПРОВЕРКА НАПРЯЖЕНИЯ В РАЗЪЕМЕ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА

1 Отсоедините C42, C44, C45 или C46 на двери с неработающим стелоподъемником.

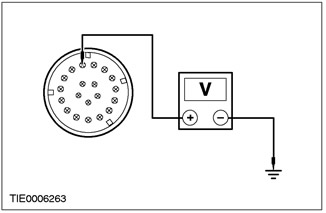

2 Измерьте напряжение между штырем 16 разъема C42 на двери водителя с неработающим стеклоподъемником, электрической цепи 8 — AJ42 (бело-зеленой), со стороны стойки «А», и «массой» (показано); или штырем 16 разъема C44 на двери переднего пассажира с неработающим стеклоподъемником, электрической цепи 8 — AJ56 (бело-зеленой), со стороны стойки «А», и «массой»; или штырем 11 разъема C45 на левой задней двери с неработающим стеклоподъемником, электрической цепи 8 — AJ59 (бело-зеленой), со стороны стойки «В», и «массой»; или штырем 11 разъема C46 на правой задней двери с неработающим стеклоподъемником, электрической цепи 8 — AJ62 (бело-зеленой), со стороны стойки «В», и «массой».

• Напряжение больше 10 В?

Да

Перейдите к C3

Нет

Перейдите к C4

C3: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРОДВИГАТЕЛЕ НЕРАБОТАЮЩЕГО СТЕКЛОПОДЪЕМНИКА

1 Подсоедините Штекерный разъем на двери с неработающим стеклоподъемником.

2 Отсоедините Штекерный разъем электродвигателя неработающего стеклоподъемника.

3 Измерьте напряжение между штырем 6 разъема C734 электродвигателя неработающего стеклоподъемника окна двери водителя, электрической цепи 8 — AJ42 (бело-зеленой), со стороны электропроводки, и «массой»; или штырем 6 разъема C735 электродвигателя неработающего стеклоподъемника окна двери пассажира, электрической цепи 8 — AJ56 (бело-зеленой), со стороны электропроводки, и «массой»; или штырем 6 разъема C737 электродвигателя неработающего стеклоподъемника окна левой задней двери, электрической цепи 8 — AJ65 (бело-зеленой), со стороны электропроводки, и «массой»; или штырем 6 разъема C736 электродвигателя неработающего стеклоподъемника окна правой задней двери, электрической цепи 8 — AJ65 (бело-зеленой) или 8 — AJ65 (бело-зеленой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

УСТАНОВИТЕ новый электродвигатель. ОБРАТИТЕСЬ к процедуре, описанной в этом разделе: «Электродвигатель стеклоподъемника окна двери». ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 8 — AJ42 (бело-зеленую); или 8 — AJ56 (бело-зеленую) или 8 — AJ65 (бело-зеленую). ПРОВЕРЬТЕ правильность работы системы.

C4: ПРОВЕРКА НАПОЛЬНОЙ ЭЛЕКТРОПРОВОДКИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ»

ПРИМЕЧАНИЕ: Номера электрических цепей изменяются в сростке S152.

1 Отсоедините Штекерные разъемы всех дверей: C42, C44, C45 и C46..

2 Отсоедините C1000 модуля центрального таймера.

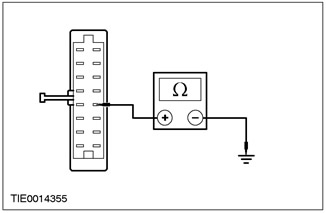

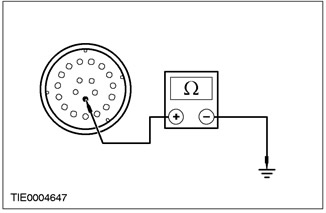

3 Измерьте сопротивление между штырем 16 разъема C42 на двери водителя, электрической цепи 8 — AJ42 (бело-зеленой), со стороны стойки «А», и «массой».

• Сопротивление больше 10 000 Ом?

Да

Перейдите к C5

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь напольного жгута электропроводки 8 — AJ42 (бело-зеленую); или 8 — AJ56 (бело-зеленую); или 8 — AJ59 (бело-зеленую); или 8 — AJ65 (бело-зеленую). ПРОВЕРЬТЕ правильность работы системы.

C5: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ШТЕКЕРНЫМ РАЗЪЕМОМ СТЕКЛОПОДЪЕМНИКА НА ДВЕРИ ВОДИТЕЛЯ И ЦЕНТРАЛЬНОЙ ЭЛЕКТРОРАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКОЙ

1 Отсоедините C15 центральной электрораспределительной коробки.

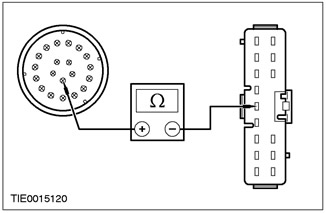

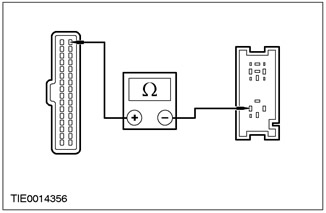

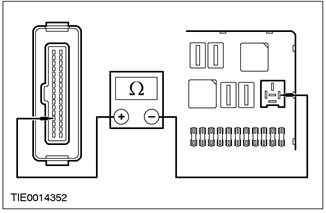

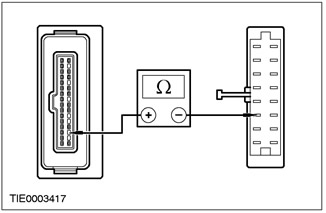

2 Измерьте сопротивление между штырем 16 разъема C42 на двери водителя, электрической цепи 8 — AJ42 (бело-зеленой), со стороны стойки «А», и штырем 11 разъема C15 центральной электрораспределительной коробки, электрической цепи 8 — AA36 (белой), со стороны электропроводки.

• УСТАНОВИТЕ новое реле.

Да

Перейдите к C6

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 8 — AA36 или 8 — AA36A (белую). ОТРЕМОНТИРУЙТЕ электрическую цепь 32-AJ26 (белую).

C6: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ШТЕКЕРНЫМ РАЗЪЕМОМ СТЕКЛОПОДЪЕМНИКА НА ДВЕРИ ВОДИТЕЛЯ И ЦЕНТРАЛЬНЫМ ОХРАННЫМ МОДУЛЕМ

1 Отсоедините C451 центрального охранного модуля.

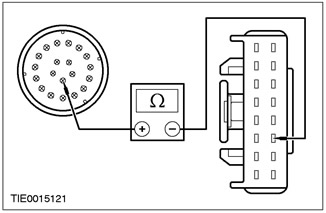

2 Измерьте сопротивление между штырем 16 разъема C42 на двери водителя, электрической цепи 8 — AJ42 (бело-зеленой), со стороны стойки «А», и штырем 14 разъема C451, электрической цепи 8 — AA36 (белой), со стороны электропроводки.

• УСТАНОВИТЕ новый переключатель.

Да

ПРОВЕРЬТЕ жалобу клиента.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 8 — AA36 (белую). ПРОВЕРЬТЕ правильность работы системы.

PINPOINT-ТЕСТ D: НЕ РАБОТАЕТ ЭЛЕКТРОПРИВОД СТЕКЛОПОДЪЕМНИКОВ НА ВСЕХ ОКНАХ — ЭЛЕКТРОПРИВОД СТЕКЛОПОДЪЕМНИКОВ ОКОН ПЕРЕДНИХ ДВЕРЕЙ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЯХ СТЕКЛОПОДЪЕМНИКОВ

1 Ведите положение ON.

• Светодиоды переключателей стеклоподъемников горят?

Да

Перейдите к D2

Нет

Перейдите к D3

D2: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ

1 Введите положение OFF.

2 Отсоедините C488 переключателя стеклоподъемника окна двери водителя.

3 Измерьте сопротивление между штырем 5 (вариант с левосторонним управлением) (или штырем 13, вариант с правосторонним управлением) разъема C488 переключателя стеклоподъемника окна двери водителя, электрической цепи 31 — AJ7 (черной), со стороны электропроводки, и «массой».

• УСТАНОВИТЕ новый переключатель.

Да

ПРОВЕРЬТЕ жалобу клиента.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31 — AJ7 (черную). ПРОВЕРЬТЕ правильность работы системы.

D3: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ

1 Введите положение OFF.

2 Отсоедините C488 переключателя стеклоподъемника окна двери водителя.

3 Ведите положение ON.

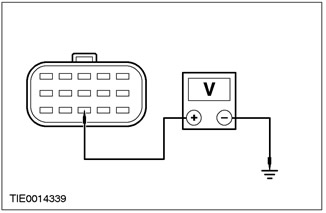

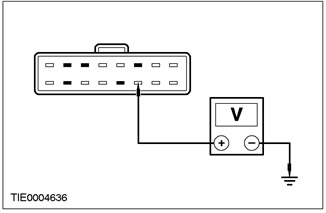

4 Измерьте напряжение между штырем 14 разъема C488 переключателя стеклоподъемника окна двери водителя, электрической цепи 15 — LH14 (желто-зеленой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

ПРОВЕРЬТЕ жалобу клиента.

Нет

Отремонтируйте электрическую цепь 15 LH14 (желто-зеленую). ПРОВЕРЬТЕ правильность работы системы.

PINPOINT-ТЕСТ E: НЕ РАБОТАЕТ ЭЛЕКТРОПРИВОД СТЕКЛОПОДЪЕМНИКА ОДНОГО ОКНА — СО СТОРОНЫ ВОДИТЕЛЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E1: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ

1 Ведите положение ON.

• Светодиод переключателя стеклоподъемника окна двери водителя горит?

Да

Перейдите к E2

Нет

Перейдите к E7

E2: ПРОВЕРКА НАПРЯЖЕНИЯ ПЕРЕКЛЮЧЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ

1 Задействуйте переключатель управления стеклоподъемником окна двери переднего пассажира, расположенный на двери водителя.

• Стеклоподъемник окна двери переднего пассажира управляется переключателем, расположенным на двери водителя?

Да

Перейдите к E3

Нет

Перейдите к E9

E3: ПРОВЕРКА РЕЛЕ ФУНКЦИИ ОТКРЫВАНИЯ «В ОДНО КАСАНИЕ»

1 Задействуйте переключатель стеклоподъемника окна двери водителя до первого фиксированного положения.

• Реле функции открывания «в одно касание» срабатывает с отчетливым звуком?

Да

Перейдите к E4

Нет

Перейдите к E10

E4: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ ОПУСКАНИЯ СТЕКЛА ОКНА ДВЕРИ ВОДИТЕЛЯ

1 Введите положение OFF.

2 Отсоедините C782 электродвигателя стеклоподъемника окна двери водителя..

3 Ведите положение ON.

4 Задействуйте переключатель стеклоподъемника окна двери водителя до первого фиксированного положения в направлении опускания.

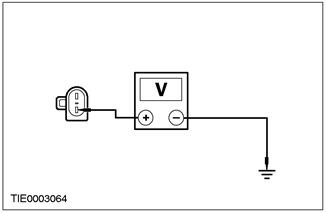

5 Измерьте напряжение между штырем 2 разъема C782 электродвигателя стеклоподъемника окна двери водителя, электрической цепи 32 — AJ26 (белой), и «массой».

• Напряжение больше 10 В?

Да

Перейдите к E5

Нет

Перейдите к E13

E5: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ ПОДНИМАНИЯ СТЕКЛА ОКНА ДВЕРИ ВОДИТЕЛЯ

1 Задействуйте переключатель стеклоподъемника окна двери водителя до первого фиксированного положения в направлении поднимания.

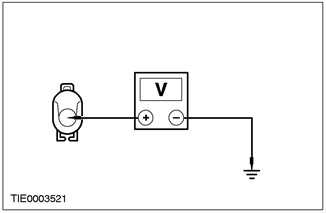

2 Измерьте напряжение между штырем 1 разъема C782 электродвигателя стеклоподъемника окна двери водителя, электрической цепи 32 — AJ26 (желтой), и «массой».

• Напряжение больше 10 В?

Да

Перейдите к E6

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 33 — AJ26 (желтую). ПРОВЕРЬТЕ правильность работы системы.

E6: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ

1 Введите положение OFF.

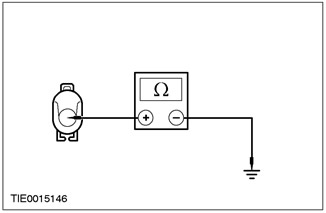

2 Измерьте сопротивление между штырем 2 разъема C782 электродвигателя стеклоподъемника окна двери водителя, электрической цепи 33 — AJ26 (белой), и «массой».

• ПРОВЕРЬТЕ жалобу клиента.

Да

УСТАНОВИТЕ новый электродвигатель. ОБРАТИТЕСЬ к процедуре, представленной в этом разделе: «Электродвигатель стеклоподъемника окна двери». ПРОВЕРЬТЕ правильность работы системы.

Нет

УСТАНОВИТЕ новое реле открывания «в одно касание». ПРОВЕРЬТЕ правильность работы системы.

E7: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ

1 Введите положение OFF.

2 Отсоедините C488 переключателя стеклоподъемника окна двери водителя.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 14 разъема C488 переключателя стеклоподъемника окна двери водителя, электрической цепи 15 — LH14 (желто-зеленой) и «массой».

• Напряжение больше 10 В?

Да

Перейдите к E8

Нет

Отремонтируйте электрическую цепь 15 — LH14 (желто-зеленую) ПРОВЕРЬТЕ правильность работы системы.

E8: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ

1 Введите положение OFF.

2 Измерьте сопротивление между штырем 5 (вариант с левосторонним управлением) (штырем 13, вариант с правосторонним управлением) разъема C488 переключателя стеклоподъемника окна двери водителя, электрической цепи 31 — AJ7 (черной), и «массой».

• Сопротивление меньше 5 Ом?

Да

ПРОВЕРЬТЕ жалобу клиента.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31 — AJ7 (черную). ПРОВЕРЬТЕ правильность работы системы.

E9: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ

1 Введите положение OFF.

2 Отсоедините C488 переключателя стеклоподъемника окна двери водителя.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 15 разъема C488 переключателя стеклоподъемника окна двери водителя, электрической цепи 15 — AJ7 (зелено-голубой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

ПРОВЕРЬТЕ жалобу клиента.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15-AJ7 (зелено-голубую). ПРОВЕРЬТЕ правильность работы системы.

E10: ПРОВЕРКА НАПРЯЖЕНИЯ ПЕРЕКЛЮЧЕНИЯ В РЕЛЕ ОТКРЫВАНИЯ «В ОДНО КАСАНИЕ»

1 Введите положение OFF.

2 Отсоедините C738 реле открывания «в одно касание».

3 Ведите положение ON.

4 Задействуйте переключатель стеклоподъемника окна двери водителя в первое фиксированное положение в направлении опускания.

5 Измерьте напряжение между штырем 3 разъема C738 реле открывания «в одно касание00», электрической цепи 15S — AJ40 (зелено-голубой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

Перейдите к E11

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S — AJ40 (зелено-голубую). ПРОВЕРЬТЕ правильность работы системы.

E11: ПРОВЕРКА НАПРЯЖЕНИЯ ЗАЖИГАНИЯ, ПОДАВАЕМОГО НА РЕЛЕ ОТКРЫВАНИЯ «В ОДНО КАСАНИЕ»

1 Измерьте напряжение между штырем 2 разъема C738 реле открывания «в одно касание», электрической цепи 15 — AJ15 (черно-зеленой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

Перейдите к E12

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15 — AJ15 (черно-зеленую). ПРОВЕРЬТЕ правильность работы системы.

E12: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ РЕЛЕ ОТКРЫВАНИЯ В ОДНО КАСАНИЕ И «МАССОЙ»

1 Введите положение OFF.

2 Измерьте сопротивление между штырем 1 разъема C738 реле открывания «в одно касание», электрической цепи 31 — AJ15 (черной), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новое реле открывания «в одно касание». ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31 — AJ15 (черную). ПРОВЕРЬТЕ правильность работы системы.

E13: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ЭЛЕКТРОДВИГАТЕЛЕМ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ И РЕЛЕ ОТКРЫВАНИЯ «В ОДНО КАСАНИЕ».

1 Введите положение OFF.

2 Отсоедините C782 электродвигателя стеклоподъемника окна двери водителя.

3 Измерьте сопротивление между штырем 2 разъема C782 электродвигателя стеклоподъемника окна двери водителя, электрической цепи 32 — AJ26 (белой), со стороны электропроводки, и штырем 5 разъема C738 реле открывания «в одно касание», электрической цепи 32 — AJ26 (белой), со стороны электропроводки.

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новое реле открывания «в одно касание». ПРОВЕРЬТЕ правильность работы системы. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 32 — AJ26 (белую). ПРОВЕРЬТЕ правильность работы системы.

PINPOINT-ТЕСТ F: НЕ РАБОТАЕТ ЭЛЕКТРОПРИВОД СТЕКЛОПОДЪЕМНИКА ОДНОГО ОКНА — СО СТОРОНЫ ПАССАЖИРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

F1: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА

1 Ведите положение ON.

• Светодиод переключателя стеклоподъемника окна двери пассажира горит?

Да

Перейдите к F2

Нет

Перейдите к F5

F2: ПРОВЕРКА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА

1 Введите положение OFF.

2 Отсоедините C489 переключателя стеклоподъемника окна двери пассажира.

3 Измерьте сопротивление между штырем 3 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 32 — AJ18 (бело-фиолетовой), со стороны электропроводки, и «массой»; и между штырем 6 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 33 — AJ18 (желто-фиолетовой), со стороны электропроводки, и «массой».

• Сопротивление во всех случаях менее 5 Ом?

Да

Перейдите к F3

Нет

Перейдите к F7

F3: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ПЕРЕКЛЮЧАТЕЛЕМ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА И ЭЛЕКТРОДВИГАТЕЛЕМ СООТВЕТСТВУЮЩЕГО СТЕКЛОПОДЪЕМНИКА

1 Отсоедините Электродвигатель стеклоподъемника окна двери пассажира..

2 Измерьте сопротивление между штырем 1 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 33 — AJ17 (желто-фиолетовой) (вариант с левосторонним управлением) (электрической цепи 33 — AJ6 [желтой], вариант с правосторонним управлением), со стороны электропроводки, и штырем 1 разъема C783 электродвигателя стеклоподъемника окна двери пассажира, электрической цепи 33 — AJ17 (желто-фиолетовой) (вариант с левосторонним управлением) (электрической цепи 33 — AJ6 [желтой], вариант с правосторонним управлением), со стороны электропроводки.

• Сопротивление меньше 5 Ом?

Да

Перейдите к F4

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 33 — AJ17 (желто-фиолетовую) (вариант с левосторонним управлением) (электрическую цепь 33 — AJ6 [желтую], вариант с правосторонним управлением). ПРОВЕРЬТЕ правильность работы системы.

F4: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ПЕРЕКЛЮЧАТЕЛЕМ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА И СООТВЕТСТВУЮЩИМ ЭЛЕКТРОДВИГАТЕЛЕМ

1 Измерьте сопротивление между штырем 7 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 32 — AJ17 (бело-фиолетовой) (вариант с левосторонним управлением) (электрической цепи 32 — AJ6 [белой], вариант с правосторонним управлением), со стороны электропроводки, и штырем 2 разъема C783 электродвигателя стеклоподъемника окна двери пассажира, электрической цепи 32 — AJ17 (бело-фиолетовой), вариант с левосторонним управлением (электрической цепи 32 — AJ6 [белой], вариант с правосторонним управлением), со стороны электропроводки.

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новый электродвигатель стеклоподъемника. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 32 — AJ17 (бело-фиолетовую) (вариант с левосторонним управлением) (электрической цепи 32 — AJ6 [белой], вариант с правосторонним управлением). ПРОВЕРЬТЕ правильность работы системы.

F5: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЕРЕКЛЮЧАТЕЛЕ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА

1 Введите положение OFF.

2 Отсоедините C489 переключателя стеклоподъемника окна двери пассажира.

3 Ведите положение ON.

4 Измерьте напряжение между штырем 2 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 15 — AJ18 (бело-зеленой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

Перейдите к F6

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15-AJ18 (бело-зеленую). ПРОВЕРЬТЕ правильность работы системы.

F6: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА

1 Измерьте сопротивление между штырем 4 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 31 — LH31 (черной), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

ПРОВЕРЬТЕ жалобу клиента.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LH31 (черную). ПРОВЕРЬТЕ правильность работы системы.

F7: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ПЕРЕКЛЮЧАТЕЛЕМ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ И ПЕРЕКЛЮЧАТЕЛЕМ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА

1 Измерьте сопротивление между штырем 1 разъема C488 переключателя стеклоподъемника окна двери водителя, электрической цепи 33 — AJ18 (желто-фиолетовой) (вариант с левосторонним управлением) (штырем 9, вариант с правосторонним управлением), и штырем 6 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 33 — AJ18 (желто-фиолетовой).

• Сопротивление меньше 5 Ом?

Да

Перейдите к F8

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 33-AJ18 (желто-фиолетовую). ПРОВЕРЬТЕ правильность работы системы.

F8: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ ПЕРЕКЛЮЧАТЕЛЕМ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ И ПЕРЕКЛЮЧАТЕЛЕМ СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА

1 Измерьте сопротивление между штырем 4 разъема C488 переключателя стеклоподъемника окна двери водителя, электрической цепи 32 — AJ18 (бело-фиолетовой), (вариант с левосторонним управлением) (штырем 12, вариант с правосторонним управлением), и штырем 3 разъема C489 переключателя стеклоподъемника окна двери пассажира, электрической цепи 32 — AJ18 (бело-фиолетовой).

• Сопротивление меньше 5 Ом?

Да

ПРОВЕРЬТЕ жалобу клиента.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 32 — AJ18 (бело-фиолетовую). ПРОВЕРЬТЕ правильность работы системы.

PINPOINT-ТЕСТ G: НЕ РАБОТАЕТ ФУНКЦИЯ ОТКРЫВАНИЯ «В ОДНО КАСАНИЕ»

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

G1: ПРОВЕРКА РАБОТЫ РЕЛЕ ОТКРЫВАНИЯ «В ОДНО КАСАНИЕ»

1 Ведите положение ON.

2 Задействуйте переключатель стеклоподъемника окна двери водителя во второе фиксированное положение в направлении опускания.

• Щелкает реле?

Да

Перейдите к G2

Нет

Перейдите к G3

G2: ПРОВЕРКА НАПРЯЖЕНИЯ ЗАЖИГАНИЯ, ПОДАВАЕМОГО К РЕЛЕ ОТКРЫВАНИЯ «В ОДНО КАСАНИЕ»

1 Введите положение OFF.

2 Отсоедините C738 реле открывания в одно касание..

3 Ведите положение ON.

4 Задействуйте переключатель стеклоподъемника окна двери водителя во второе фиксированное положение в направлении опускания.

5 Измерьте напряжение между штырем 4 разъема C738 реле открывания «в одно касание», электрической цепи 15S — AJ42 (черно-зеленой), со стороны электропроводки, и «массой».

• УСТАНОВИТЕ новое реле открывания «в одно касание». ПРОВЕРЬТЕ правильность работы системы.

Да

УСТАНОВИТЕ новое реле открывания «в одно касание». ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S — AJ42 (черно-зеленую). ПРОВЕРЬТЕ правильность работы системы.

G3: ПРОВЕРКА НАПРЯЖЕНИЯ В РЕЛЕ ОТКРЫВАНИЯ «В ОДНО КАСАНИЕ»

1 Отсоедините C738 реле открывания «в одно касание».

2 Ведите положение ON.

3 Задействуйте переключатель стеклоподъемника окна двери водителя во второе фиксированное положение в направлении опускания.

4 Измерьте напряжение между штырем 3 разъема C738 реле открывания «в одно касание», электрической цепи 15S — AJ40 (зелено-голубой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

УСТАНОВИТЕ новое реле открывания «в одно касание». ПРОВЕРЬТЕ правильность работы системы. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S — AJ40 (зелено-голубую). ПРОВЕРЬТЕ правильность работы системы.

PINPOINT-ТЕСТ H: НЕ РАБОТАЕТ СИСТЕМА УСТРАНЕНИЯ ОБЛЕДЕНЕНИЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРИМЕЧАНИЕ: Этот признак неисправности также распространяется на систему устранения обледенения зеркал с обогревом и лобового стекла с обогревом. Если обогрев заднего стекла и наружных зеркал не работает, ПЕРЕЙДИТЕ к H1; если не работает обогрев лобового стекла, ПЕРЕЙДИТЕ к H14.

H1: НАЖМИТЕ НА ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВА ЗАДНЕГО СТЕКЛА.

1 Ведите положение ON.

2 Задействуйте переключатель обогрева заднего стекла

• Реле обогрева заднего стекла щелкает?

Да

Перейдите к H2

Нет

Перейдите к H4

H2: ПРОВЕРКА РАБОТЫ ОБОГРЕВА НАРУЖНЫХ ЗЕРКАЛ

1 Задействуйте переключатель обогрева заднего стекла.

• Обогрев наружных зеркал работает правильно?

Да

Перейдите к H3

Нет

Перейдите к H7

H3: ПРОВЕРКА РАБОТЫ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОБОГРЕВА ЗАДНЕГО СТЕКЛА

1 Задействуйте переключатель обогрева заднего стекла.

• Обогрев заднего стекла работает правильно?

Да

ПРОВЕРЬТЕ жалобу клиента.

Нет

Перейдите к H10

H4: ПРОВЕРКА НАПРЯЖЕНИЕ ЗАЖИГАНИЯ В РЕЛЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините C1025 реле обогрева заднего стекла.

3 Ведите положение ON.

4 Задействуйте переключатель обогрева заднего стекла.

5 Измерьте напряжение между штырем 1 разъема реле C1025 обогрева заднего стекла, электрической цепи 15 — DA1 (желто-зеленой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

Перейдите к H5

Нет

ОТРЕМОНТИРУЙТЕ центральную электрораспределительную коробку. ПРОВЕРЬТЕ правильность работы системы.

H5: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ РЕЛЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА И МОДУЛЕМ ЦЕНТРАЛЬНОГО ТАЙМЕРА

1 Введите положение OFF.

2 Измерьте сопротивление между штырем 2 разъема C1025 реле обогрева заднего стекла (CJB), со стороны электропроводки, и штырем 4 разъема C1000 модуля центрального таймера (CJB), со стороны электропроводки.

• Сопротивление меньше 5 Ом?

Да

Перейдите к H6

Нет

ОТРЕМОНТИРУЙТЕ центральную электрораспределительную коробку. ПРОВЕРЬТЕ правильность работы системы.

H6: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ МОДУЛЯ ЦЕНТРАЛЬНОГО ТАЙМЕРА

1 Задействуйте переключатель обогрева заднего стекла

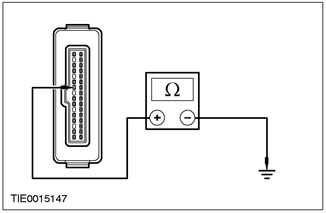

2 Измерьте сопротивление между штырем 19 разъема C1000 модуля центрального таймера (CJB), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новое реле обогрева заднего стекла. ПРОВЕРЬТЕ правильность работы системы.

Нет

Перейдите к H12

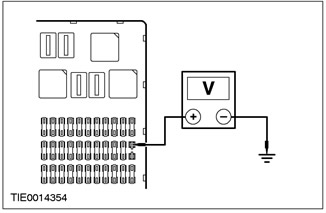

H7: ПРОВЕРКА НАПРЯЖЕНИЯ В ПЛАВКОМ ПРЕДОХРАНИТЕЛЕ 51 (7.5A) ЦЕНТРАЛЬНОЙ ЭЛЕКТРОРАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКИ (CJB)

1 Отсоедините Плавкий предохранитель 51 (7.5А).

2 Ведите положение ON.

3 Измерьте напряжение между входной клеммой плавкого предохранителя 51 (7.5A) и «массой».

• Напряжение больше 10 В?

Да

Перейдите к H8

Нет

ОТРЕМОНТИРУЙТЕ центральную электрораспределительную коробку. ПРОВЕРЬТЕ правильность работы системы.

H8: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ НАРУЖНЫХ ЗЕРКАЛ СО СТОРОНЫ ВОДИТЕЛЯ И СО СТОРОНЫ ПАССАЖИРА

1 Подсоедините Плавкий предохранитель 51 (7.5 A).

2 Ведите положение ON.

3 Измерьте напряжение между штырем 4 разъема C807 наружного зеркала со стороны водителя, со стороны электропроводки, и «массой»; и между штырем 4 разъема C808 наружного зеркала со стороны пассажира, со стороны электропроводки, и «массой»

• Напряжение во всех случаях больше 10 В?

Да

Перейдите к H9

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S — HB2 (зелено-голубую), 15S — HB15 (черно-зеленую) или 15S — HB35 (черно-зеленую) со стороны водителя; или электрическую цепь 15S — HB2 (зелено-голубую), 15S — HB28 (зелено-оранжевую) или 15S — HB36 (зелено-оранжевую) со стороны пассажира. ПРОВЕРЬТЕ правильность работы системы.

H9: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ЗАЗЕМЛЕНИЯ НАРУЖНЫХ ЗЕРКАЛ СО СТОРОНЫ ВОДИТЕЛЯ И СО СТОРОНЫ ПАССАЖИРА

1 Введите положение OFF.

2 Измерьте сопротивление между штырем 5 разъема C807 наружного зеркала со стороны водителя, со стороны электропроводки, и «массой»; и между штырем 5 разъема C808 наружного зеркала со стороны пассажира, со стороны электропроводки, и «массой».

• Сопротивление во всех случаях менее 5 Ом?

Да

УСТАНОВИТЕ новое наружное зеркало(а) с обогревом. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31 — HB35 (черную) со стороны водителя; или электрическую цепь 31 — HB36 (черную) со стороны пассажира. ПРОВЕРЬТЕ правильность работы системы.

H10: ПРОВЕРКА НАПРЯЖЕНИЯ В СЕТКЕ ОБОГРЕВА ЗАДНЕГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините C949 сетки обогрева заднего стекла.

3 Ведите положение ON.

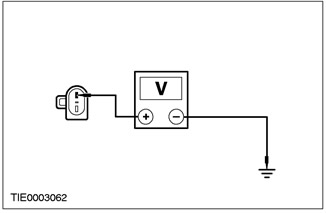

4 Измерьте напряжение между штырем 1 разъема C949 сетки обогрева заднего стекла, электрической цепи 15S — HB19 (зелено-голубой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

5 — дверный вариант: УСТАНОВИТЕ новое заднее стекло с обогревом. ПРОВЕРЬТЕ правильность работы системы. 4 — дверный вариант и «универсал»: Перейдите к H11

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-HB19 (зелено-голубую). ПРОВЕРЬТЕ правильность работы системы.

H11: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ СЕТКИ ОБОГРЕВА ЗАДНЕГО СТЕКЛА

1 Введите положение OFF.

2 Подсоедините C951/C949 сетки обогрева заднего стекла.

3 Отсоедините C950 сетки обогрева заднего стекла.

4 Измерьте сопротивление между штырем 1 разъема C950 сетки обогрева заднего стекла, электрической цепи 31 — HB19 (черной), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новое заднее стекло с обогревом. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31 — HB35 (черную). ПРОВЕРЬТЕ правильность работы системы.

H12: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ МОДУЛЕМ ЦЕНТРАЛЬНОГО ТАЙМЕРА И МОДУЛЕМ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

1 Измерьте сопротивление между штырем 19 разъема C1000 модуля центрального таймера (CJB), со стороны электропроводки, и штырем 3 разъема C380 модуля управления отопителем, электрической цепи 31S — HB1 (черно-голубой), со стороны электропроводки.

• Сопротивление меньше 5 Ом?

Да

Перейдите к H13

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-HB1 (черно-голубую). ПРОВЕРЬТЕ правильность работы системы.

H13: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ МОДУЛЯ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

1 Измерьте сопротивление между штырем 12 разъема C380 модуля управления отопителем, электрической цепи 91 — FA13 (черно-оранжевой), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новый модуль управления отопителем. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 91 — FA13 (черно-оранжевую). ПРОВЕРЬТЕ правильность работы системы.

H14: ПРОВЕРКА РЕЛЕ ОБОГРЕВА ЛОБОВОГО СТЕКЛА

1 Ведите положение START.

2 Ведите положение ON.

3 При работающем двигателе включите переключатель обогрева лобового стекла.

• Реле срабатывает с отчетливым звуком?

Да

Перейдите к H15

Нет

Перейдите к H18

H15: ПРОВЕРКА НАПРЯЖЕНИЯ В СЕТКЕ ОБОГРЕВА ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините C634 и C635 обогрева лобового стекла.

3 Ведите положение START.

4 Ведите положение ON.

5 Измерьте напряжение между штырем 1 разъема C634 левой секции сетки обогрева лобового стекла, электрической цепи 64S — HB12 (голубой), со стороны электропроводки, и «массой»; и между штырем 1 разъема C635 правой секции сетки обогрева лобового стекла, электрической цепи 64S — HB25 (красно-голубой), со стороны электропроводки, и «массой».

• Напряжение во всех случаях больше 10 В?

Да

Перейдите к H16

Нет

Перейдите к H21

H16: ПРОВЕРКА ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ ЗАЗЕМЛЕНИЯ СЕТКИ ОБОГРЕВА ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 Измерьте сопротивление между электрическими цепями обогрева лобового стекла и «массой».

• Сопротивление во всех случаях менее 5 Ом?

Да

Перейдите к H17

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь заземления обогрева лобового стекла. ПРОВЕРЬТЕ правильность работы системы.

H17: ПРОВЕРКА СЕТОК ОБОГРЕВА ЛОБОВОГО СТЕКЛА

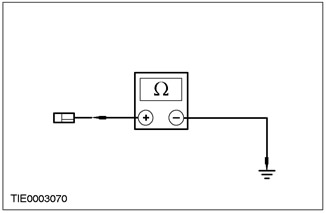

1 Измерьте сопротивление между штырем 1 разъема C634 сетки обогрева лобового стекла (левой секции), со стороны электропроводки, и «массой»; и между штырем 1 разъема C635 сетки обогрева лобового стекла (правой секции), со стороны электропроводки, и «массой».

• Сопротивление больше 10 000 Ом?

Да

УСТАНОВИТЕ новое лобовое стекло. ПРОВЕРЬТЕ правильность работы системы.

Нет

ПРОВЕРЬТЕ жалобу клиента.

H18: ПРОВЕРКА НАПРЯЖЕНИЯ В РЕЛЕ ОБОГРЕВА ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

2 Отсоедините C1003 реле обогрева лобового стекла.

3 Ведите положение START.

4 Ведите положение ON.

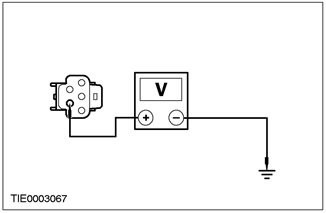

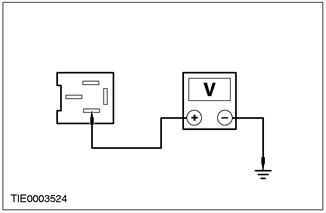

5 Измерьте напряжение между штырем 1 разъема C1003 реле обогрева лобового стекла, электрической цепи 64 — HB7 (красно-голубой), со стороны электропроводки, и «массой».

• Напряжение больше 10 В?

Да

Перейдите к H19

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 64 — HB7 (красно-голубую). ПРОВЕРЬТЕ правильность работы системы.

H19: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ МОДУЛЯ ЦЕНТРАЛЬНОГО ТАЙМЕРА

1 Введите положение OFF.

2 Задействуйте переключатель обогрева лобового стекла.

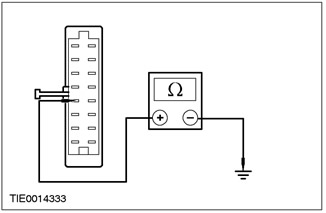

3 Измерьте сопротивление между штырем 10 разъема C1000 модуля центрального таймера, со стороны жгута электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

Перейдите к H20

Нет

Перейдите к H22

H20: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ РЕЛЕ ОБОГРЕВА ЛОБОВОГО СТЕКЛА И МОДУЛЕМ ЦЕНТРАЛЬНОГО ТАЙМЕРА

1 Измерьте сопротивление между штырем 2 разъема C1003 реле обогрева лобового стекла, электрической цепи 31S — HB7 (черно-голубой), со стороны электропроводки, и штырем 32 разъема C1000 модуля центрального таймера (CJB), со стороны электропроводки.

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новое реле обогрева лобового стекла. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-HB7 (черно-голубую). ПРОВЕРЬТЕ правильность работы системы.

H21: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ РЕЛЕ ОБОГРЕВА ЛОБОВОГО СТЕКЛА И СЕТКОЙ ОБОГРЕВА ЛОБОВОГО СТЕКЛА

1 Введите положение OFF.

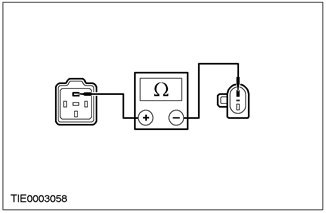

2 Измерьте сопротивление между штырем 5 разъема C1003 реле обогрева лобового стекла, электрической цепи 64S — HB1 (красно-голубой), со стороны электропроводки, и штырем 1 разъема C634 левой секции сетки обогрева лобового стекла, электрической цепи 64S — HB12 (голубой), со стороны электропроводки; и штырем 1 разъема C635 правой секции обогрева лобового стекла, электрической цепи 64S — HB25 (красно-голубой), со стороны электропроводки.

• Сопротивление во всех случаях менее 5 Ом?

Да

УСТАНОВИТЕ новое реле обогрева лобового стекла. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 64S — HB1 (красно-голубую), электрическую цепь 64S — HB12 (голубую) или электрическую цепь 64S — HB25 (красно-голубую). ПРОВЕРЬТЕ правильность работы системы.

H22: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МЕЖДУ МОДУЛЕМ ЦЕНТРАЛЬНОГО ТАЙМЕРА И МОДУЛЕМ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

1 Введите положение OFF.

2 Отсоедините C1000 модуля центрального таймера.

3 Измерьте сопротивление между штырем 10 разъема C1000 модуля центрального таймера (CJB), со стороны электропроводки, и штырем 5 разъема C380 модуля управления отопителем (CJB), со стороны электропроводки.

• Сопротивление меньше 5 Ом?

Да

Перейдите к H23

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-HB9 (черно-белую). ПРОВЕРЬТЕ правильность работы системы.

H23: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ МОДУЛЯ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

1 Измерьте сопротивление между штырем 12 разъема C380 модуля управления отопителем (CJB), со стороны электропроводки, и «массой».

• Сопротивление меньше 5 Ом?

Да

УСТАНОВИТЕ новый модуль управления отопителем. ПРОВЕРЬТЕ правильность работы системы.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 91 — FA13 (черно-оранжевую). ПРОВЕРЬТЕ правильность работы системы.

Ford Focus 1 (Форд Фокус) 2005 1.8 МТ.Что купить за 150К?

Форд Фокус/Ford Focus 1

Запчасти КОПЕЙКИ и лучше ТАЗов??? Что скрывает Форд Фокус 1???

Отзыв реального владельца Ford Focus mk1

Не Автоваз за 150 тысяч. Тест драйв Ford Focus I.

Главная Дорога Ford Focus I

Ссылка на основную публикацию
