Предохранители и реле Ford Explorer 4 (U251), 2005 — 2011

Ford Explorer (U251) был представлен в 2005 году. От предшественника отличается в столь же значительной степени, как и тот — от первых двух поколений модели. Следует отметить очередную смену платформы — автомобиль построен на шасси от Magna International, с сохранением прежней колесной базы, но с дополнительным увеличением прочности рамы. В данном материале мы подробно разберем схемы предохранителей Форд Эксплорер (кузов U251) четвертого поколения 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.


Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В моторном отсеке

Местонахождение блока предохранителей в подкапотном пространстве автомобиля.
Монтажный блок находиться в правой части подкапотного пространства, за пластиковой крышкой.

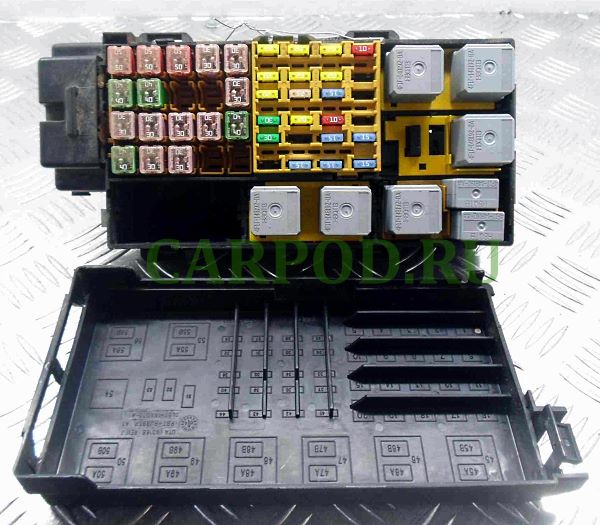

Фото — пример.

Схема элементов подкапотного блока Форд Эксплорер 4

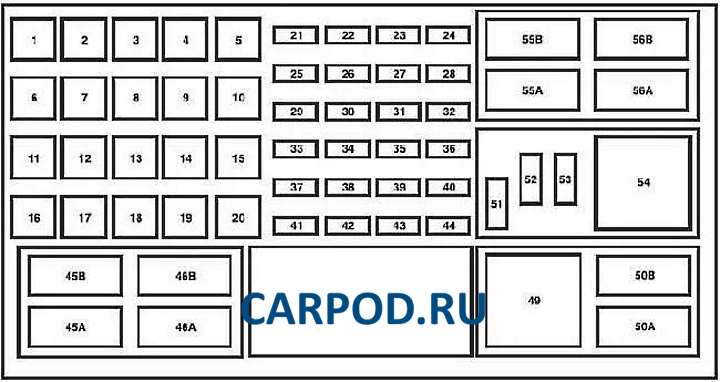

Модели 2007 — 2011 года выпуска

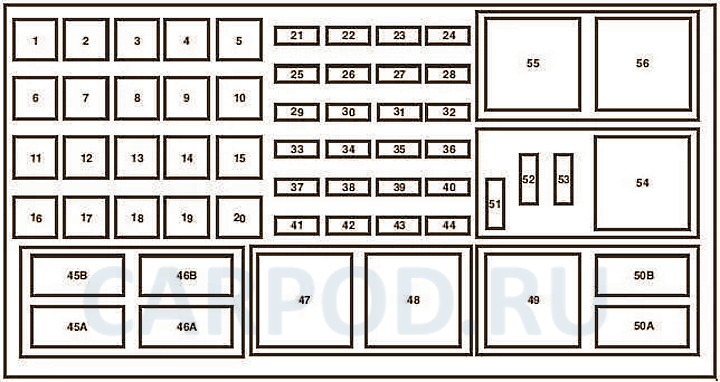

Модели 2005 — 2007 года выпуска

Расшифровка реле
45 Нет
45В Вентилятор GCC
46 Нет
46В Нет
47 Передний стеклоочиститель
48 РСМ
49 Реле бензонасоса
50 Противотуманные фары и фонари
50В Реле муфты АС
54 Реле зарядного устройства аккумулятора прицепа
55 Стартер
55A РСМ
55B Реле переднего стеклоочистителя
56 Вентилятор обдува
56A
56B Стартер
Назначение диодов
51 Нет
52 Муфта А/С (диод)
53 OTIS
Описание предохранителей Ток, А
1 ВАТТ 2 (SJB) 50
2 ВАТТ 3 (SJB) 50
3 ВАТТ 1 (SJB) 50
4 Бензонасос, форсунки 30
5 Сиденье третьего ряда (левая сторона) 30
6 Модуль IVD, ABS 40
7 Модуль управления силовым агрегатом (РСМ) 40
8 Обогрев ветрового стекла (левая сторона) 40
9 Обогрев ветрового стекла (правая сторона) 40
10 Электропривод сиденья (правая сторона) 30
11 Стартер 30
12 Сиденье третьего ряда (правая сторона) 30
13 Зарядное устройство аккумулятора буксировки прицепа 30
14 Сиденья с функцией запоминания положения (DSM) 30
Сиденья без функции запоминания положения 40
15 Обогрев заднего стекла, обогрев зеркал 40
16 Электродвигатель вентилятора обдува 40
17 Электронные тормоза прицепа 30
18 Электродвигатель вспомогательного вентилятора обдува 30
19 Подножки 30
20 2008-2010: Передний стеклоочиститель 30
21 Заднее гнездо электропитания 20
22 Сабвуфер 30
23 Система полного привода 4×4 30
24 Модуль управления силовым агрегатом (РСМ) КАР, вентиляция CAN 10
25 Переднее гнездо электропитания/ Прикуриватель 20
26 Модуль системы 4×4 20
27 6R — Модуль коробки передач 20
28 Обогрев сидений, электропривод зеркал 20
29 2005-2006: Фары (правая сторона) 20
2007-2010: Фары (правая сторона) 15
30 Задний стеклоочиститель 25
31 Противотуманные фары/фонари 15
32 Электропривод зеркал 5
33 Модуль IVD, ABS 30
34 2005-2006: Фары (левая сторона) 20
2007-2010: Фары (левая сторона) 15
35 Муфта АС 10
36 Нет
37 Передний стеклоочиститель (2005-2007), стеклоподъемник водительской двери (2008-2010) 30
38 5R — Коробка передач 15
39 Электропитание РСМ 15
40 Муфта вентилятора, клапан PCV, реле муфты АС, вентилятор GCC 15
41 SDARS/DVD 15
42 Резервный переключатель тормозов, EVMV, MAFS, HEGO, EVR, VCT1, VCT2, CMCV, CMS 15
43 Катушка в сборе со свечой зажигания (только двигатель 4.6L), стойка катушки зажигания (только двигатель 4.0L) 15
44 Форсунки 15

В салоне

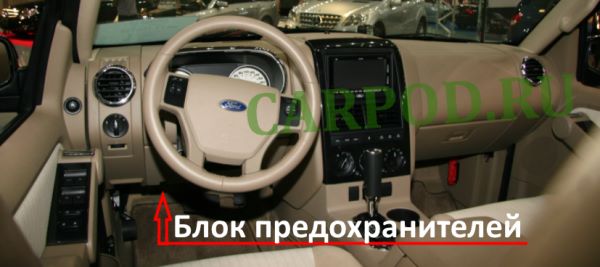

Место размещения салонного блока предохранителей.
Расположен с водительской стороны, внизу панели приборов.

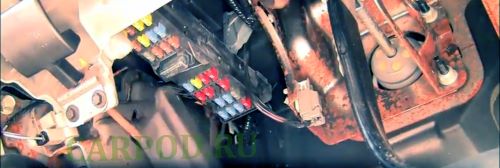

Пример доступа.

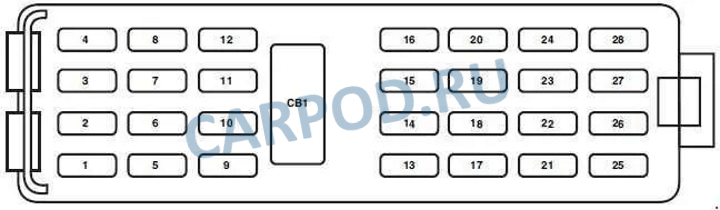

Схема предохранителей салонного блока

Описание Ток, А
1 Люк крыши, регулируемые педали, модуль DSM, электродвигатель поясничной опоры с функцией запоминания положения 20
2 Питание микроконтроллера (SJB) 5
3 Радиоприемник 20
4 2005-2006: Разъем OBDII 20
2007-2010: Разъем OBDII 10
5 Люк крыши 5
6 Электродвигатель стеклоподъемника, отпирание/запирание дверей 20
7 Стоп-сигналы, указатели поворота прицепа 15
8 Питание переключателя зажигания, PATS 15
9 6R ТСМ/РСМ (положения RUN/START зажигания), реле топливного модуля (предохранитель бензонасоса) 2
10 Реле положений RUN/ACC переднего стеклоочистителя в PDB 5
11 Включение радиоприемника 5
12 Положения RUN/ACC заднего стеклоочистителя, реле зарядки аккумулятора прицепа в PDB, радиоприемник 5
13 Обогрев зеркал, индикатор размораживания заднего стекла системы климат-контроля с ручным управлением 15
14 Гудок 20
15 Фонари заднего хода 10
16 Фонари заднего хода прицепа 10
17 RCM, лампа PAD, модуль OCS 10
18 Система помощи при движении задним ходом, переключатель IVD, IVD, модуль 4×4, переключатель 4×4, переключатели обогрева сидений, компас, электрохроматическое зеркало, дополнительная система климат-контроля 10
19 Нет
20 Система климат-контроля, управляемая вручную, DEATC, блокировка переключения передач в зависимости от положения педали тормоза 10
21 Нет
22 Блокировка переключения передач в зависимости от положения педали тормоза, двухцветные стоп-сигналы, CHMSL, все указатели поворота 15
23 Лампы освещения салона, лампы наружной подсветки, функция энергосбережения аккумулятора, подсветка панели приборов, система Homelink 15
24 Щиток приборов, светодиод системы противоугонной сигнализации 10
25 Стояночные фонари прицепа, модуль электронных тормозов прицепа 15
26 Подсветка номерного знака/задний стояночный фонарь, передние стояночные фонари, система климат-контроля, управляемая вручную 15
27 Трехцветные стоп-сигналы 15
28 Управляемая вручную система DEATC 10
СВ1 Стеклоподъемники 25
Назначение модулей реле
R1 Функция задержки АСС
R2 Обогрев заднего стекла
R3 Стояночные фонари
R4 RUN/START
