В начале 2001 года было представлено пятое поколение Ford Fiesta. Хоть это и пятое поколение, автомобиль получил индекс MK6 из-за рестайлинга 4-го поколения, который получил индекс MK5. Рестайлинг модели прошел в 2005 году. В данном материале мы подробно разберём схемы предохранителей Форд Фиеста (кузов CBK) 5-го поколения 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска и Фьюжн 2002 — 2005 года.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В подкапотном пространстве

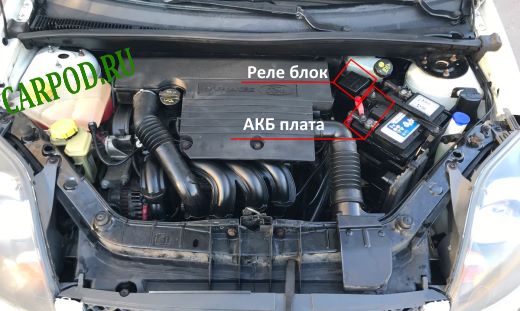

В моторном отсеке расположено два монтажный блока.

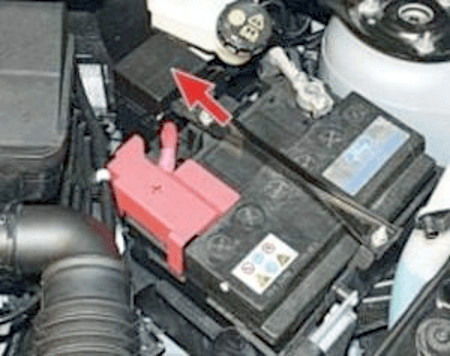

Силовой расположен на АКБ.

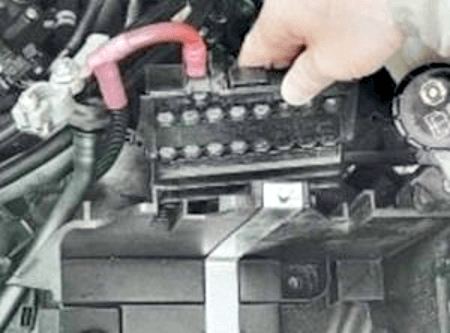

Рядом с аккумулятором, находится квадратный блок с модулями реле.
| Реле блок | |
|---|---|
|
|
|
| № | Назначение |
| R1 | Выключение А/С при широко открытой дроссельной заслонке |
| R2 | Высокоскоростной режим вентилятора охлаждения двигателя |
| R3 | Вспомогательный отопитель (отопитель РТС) |
| R4 | |
| Схема элементов силового блока | ||
|---|---|---|
|
|
||
| № | Расшифровка | Ток, А |
| FА | Вспомогательный отопитель (отопитель РТС) | 80 |
| FB | Коробка передач | 60 |
| FC |
|
60 |
| FD | Вентилятор охлаждения и кондиционирование воздуха | 40 |
| FE | Осветительное оборудование и общий электронный модуль (GEM) | 60 |
| FF | Зажигание | 60 |
| FG | Двигатель и осветительное оборудование | 60 |
| FH | Обогрев лобового стекла, АБС, ESP, стекло подъёмники | 60 |
В салоне

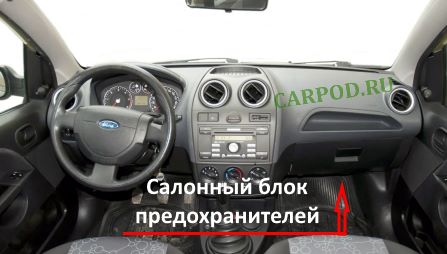

Главный монтажный блок расположен в салоне, за вещевым ящиком.

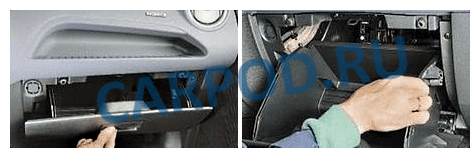

Для доступа к нему необходимо сжать стенки по бокам.
| Схема предохранителей салонного блока Форд Фьюжн и Фиеста | ||
|---|---|---|
|
|
||
| № | Описание | Ток, А |
| F1 | Резерв | |
| F2 | Прицеп | |
| F3 | Прицеп | |
| F4 | Система отопления (кондиционирования) и вентиляции салона | 10 |
| F5 | Антиблокировочная система (ABS) | 20 |
| F6 | 30 | |
| F7 | Коробка передач Durashift EST | 15 |
| F8 | Электропривод наружных зеркал заднего вида | 7,5 |
| F9 | Левая фара ближнего света | 10 |
| F10 | Правая фара ближнего света | 10 |
| F11 | Освещение при движении в светлое время суток | 15 |
| F12 | Цепь питания системы впрыска, ЭБУ системы впрыска | 15 |
| F13 | Система управления двигателем (дизель) | 20 |
| F14 | Стартер | 30 |
| F15 | Топливный модуль (предохранитель бензонасоса) | 20 |
| F16 | Цепь питания реле системы впрыска, ЭБУ системы впрыска | 3 |
| F17 | Переключатель приборов наружного освещения | 15 |
| F18 | Автомагнитола | 15 |
| F19 | Освещение при движении в светлое время суток | 15 |
| F20 | Панель приборов, таймер отключения, фонарь освещения номерного знака | 7,5 |
| F21 | Запас | |
| F22 | Габаритный свет левого борта | 7,5 |
| F23 | Габаритный свет правого борта | 7,5 |
| F24 | Центральный замок и звуковой сигнал охранной сигнализации | 20 |
| F25 | Аварийная световая сигнализация | 15 |
| F26 | Электрообогрев заднего стекла двери задка | 20 |
| F27 | Звуковой сигнал | 15 |
| F28 | Аккумулятор, стартер | 30 |
| F29 | Предохранитель прикуривателя Фиеста / Фьюжн | 15 |
| F30 | Система зажигания | 15 |
| F31 | Переключатель приборов наружного освещения | 10 |
| F32 | Электрообогрев наружных зеркал заднего вида | 7,5 |
| F33 | Переключатель приборов | 7,5 |
| F34 | Резерв | |
| F35 | Подогрев передних сидений | 7,5 |
| F36 | Стеклоподъемники | 30 |
| F37 | Антиблокировочная система (АБС) | 30 |
| F38 | Электронный блок общего назначения | 7,5 |
| F39 | Подушки безопасности | 7,5 |
| F40 | Автоматическая коробка передач | 7,5 |
| F41 | Резерв | |
| F42 | Обогрев ветрового стекла | 30 |
| F43 | 30 | |
| F44 | Автомагнитола | 3 |
| F45 | Стоп-сигналы | 15 |
| F46 | Стеклоочиститель и омыватель ветрового стекла | 20 |
| F47 | Стеклоочиститель стекла двери задка | 10 |
| F48 | Фонарь заднего хода | 7,5 |
| F49 | Электродвигатель отопителя | 30 |
| F50 | Противотуманные фонари | 20 |
| F51 | предохранитель дополнительного прикуривателя ford fusion, ford fiesta | 15 |
| F52 | Левая фара дальнего света | 10 |
| F53 | Правая фара дальнего света | 10 |
| № | Назначение реле | Ток, А |
| R1 | Электропривод складывания наружных зеркал | 40 |
| R2 | Обогрев ветрового стекла | 40 |
| R3 | Система зажигания | 70 |
| R4 | Фары ближнего света | 20 |
| R5 | Фары дальнего света | 20 |
| R6 | Реле бензонасоса | 20 |
| R7 | Стартер | 40 |
| R8 | Электровентилятор отопителя | 40 |
| R9 | Освещение при движении в светлое время суток | 20 |
| R10 | Зарядка аккумуляторной батареи | 20 |
| R11 | Система впрыска, ЭБУ системы впрыска | 40 |
| R12 | Резерв | — |
