Ford Focus относится к среднему классу, однако топовые комплектации отличаются очень высоким уровнем комфорта и оснащения. Выразительный кузов обладает отличными аэродинамическими свойствами. Салон функционален и эргономичен. Автомобиль очень популярен в России: в 2010 году второе поколение стало самой продаваемой иномаркой в России. В данном материале мы подробно разберём схемы предохранителей Форд Фокус второго поколения (CB4) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне

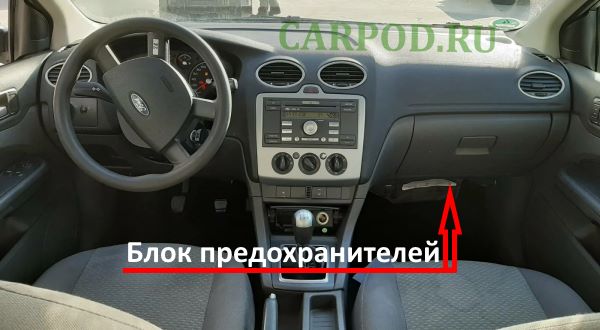

Монтажный блок расположен с пассажирской стороны, под бардачком.

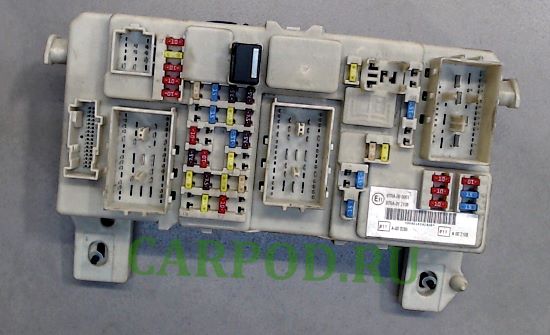

Пример доступа.

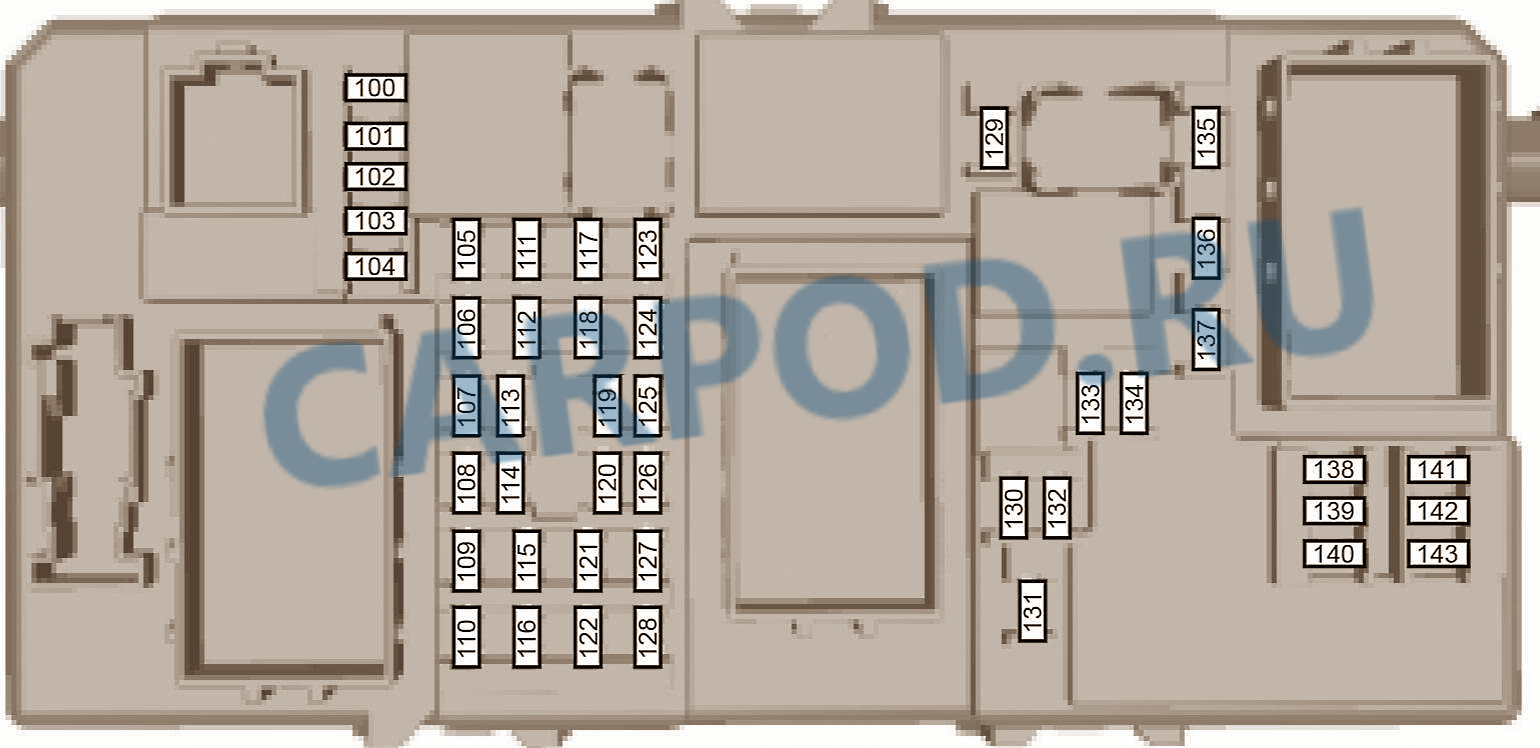

| Описание предохранителей салонного блока Форд Фокус 2 (рестайлинг с 2007 года) | ||
|---|---|---|
|
|
||
|
|
||
| № | Расшифровка | Ток, А |
| 100 | Электронные модули (питание от замка зажигания) | 10 |
| 101 | Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей) | 20 |
| 102 | Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления | 10 |
| 103 | Питание органов управления внешним освещением от аккумуляторной батареи | 10 |
| 104 | Система экономии электроэнергии, плафоны внутреннего освещения | 10 |
| 105 | Обогреватель заднего стекла | 25 |
| 106 | Система управления без ключа | 20 |
| 107 | Батарейное питание комбинации приборов, бортовая диагностика | 10 |
| 108 | Дополнительные функции комбинации приборов (аудиосистема и система навигации), магнитола | 7,5 |
| 109 | Прикуриватель фокус 2, дополнительная электрическая розетка сзади | 20 |
| 110 | Питание переключателя системы наружного освещения в дневное время от генератора | 10 |
| 111 | Бензонасос (только варианты с бензиновым двигателем) | 15 |
| 112 | Модули аудиосистемы (питание от аккумуляторной батареи) | 15 |
| 113 | Лампы наружного освещения в дневное время (подфарники) | 10 |
| 114 | Питание комбинации приборов от генератора, иммобилайзер двигателя | 10 |
| 115 | Питание органов управления внешним освещением от генератора | 7,5 |
| 116 | Противотуманные фары/ фонари | 20 |
| 117 | Фонарь освещения номерного знака | 7,5 |
| 118 | Модуль электрооборудования двери (левой задней) | 20 |
| 119 | Дополнительное гнездо питания в багажном отделении | 15 |
| 119 | Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) | 25 |
| 120 | Модуль электрооборудования двери (правой задней) | 20 |
| 121 | обогрев передних сидений | 20 |
| 122 | Модуль подушки безопасности | 10 |
| 123 | Обогреватель наружных зеркал заднего вида | 7,5 |
| 124 | Задние и передние габаритные огни, стоп-сигналы (левая сторона) | 7,5 |
| 125 | Задние и передние габаритные огни, стоп-сигналы (правая сторона) | 7,5 |
| 126 | Система управления без ключа | 20 |
| 127 | Электрические стеклоподъемники | 25 |
| 128 | Не используется | — |
| 129 | Очиститель ветрового стекла | 20 |
| 130 | Не используется | — |
| 131 | Очиститель заднего стекла | 15 |
| 132 | Стоп-сигналы | 15 |
| 133 | Реле центральной системы блокировки, модуль двери пассажира | 25 |
| 134 | Система централизованной блокировки замков, модуль электрооборудования двери водителя | 20 |
| 135 | Подсветка при движении в светлое время | 20 |
| 136 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя | 15 |
| 137 | Динамик включения аварийного батарейного питания | 10 |
| 138 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия | 10 |
| 139 | Дальний свет фар, правая сторона | 10 |
| 140 | Дальний свет фар, левая сторона | 10 |
| 141 | Фонарь заднего хода, зеркала заднего вида с электроприводом | 10 |
| 142 | Ближний свет фар (правая сторона) | 15 |
| 143 | Ближний свет фар (левая сторона) | 15 |

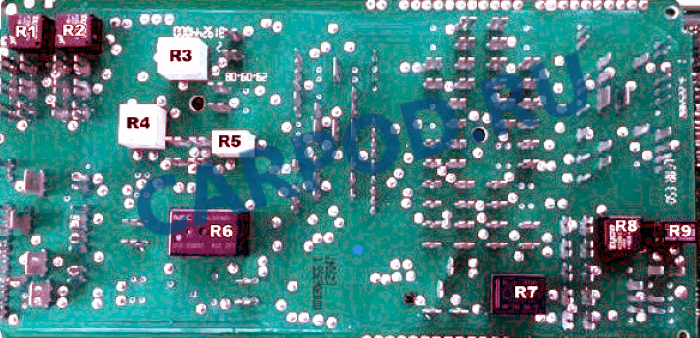

| Реле с обратной стороны блока | ||
|
|
||
| R1 | Ближний свет | |
| R2 | Дальний свет | |
| R3 | Задний стеклоочиститель и центральный замок | |
| R4 | Открытие водительской двери | |
| R5 | Открытие других дверей | |
| R6 | Передний стеклоочиститель | |
| R7 | Обогрев заднего стекла | |
| R8 | Защита от разряда аккумулятора | |
| R9 | Освещение | |
| Схема элементов салонного блока (дорестайлинг модели до 2007 года) | ||
|---|---|---|
|
|
||
| № | Ток, А | Расшифровка |
| 37 | 10 | Дальний сеет левой фары |
| 38 | 10 | дальний свет правой фары |
| 39 | 20 | Предохранитель прикуривателя фокус 2, розетка сзади |
| 40 | 20 | Электропривод вентиляционного люка крыши |
| 41 | 20 | Модуль электрооборудования двери переднего пассажира |
| 42 | 7,5 | Электрообогрев зеркал |
| 43 | 10 | Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10 | Разъем шины передачи данных |
| 45 | 10 | Наружное освещение для движения в дневное время (стояночные огни) |
| 46 | 10 | Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей |
| 47 | 15 | Стеклоомыватель, злектрообогрев жиклеров стеклоомывателя |
| 48 | 20 | Ближний свет фар, наружное освещение для движения в дневное время |
| 49 | 15 | Выключатель освещения (питание от аккумуляторной батареи) |
| 50 | 20 | Стеклоочиститель ветрового окна |
| 51 | 15 | Топливный модуль (бензонасос) |
| 52 | 25 | Электрообогрев заднего стекла |
| 53 | 7,5 | Стояночные и габаритные огни левого борта |
| 54 | 7,5 | Стояночные и габаритные огни правого борта |
| 55 | 20 | Система центральной блокировки замков, модуль электрооборудования двери водителя |
| 56 | 20 | Система Key Free |
| 57 | 10 | Датчик степени разряда аккумуляторной батареи |
| 58 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) |
| 59 | 25 | Модуль управления электроборудованием прицепа, электрическая розетка в багажном отделении |
| 60 | 15 | Ближний свет правой фары |
| 61 | 15 | Ближний свет левой фары |
| 62 | 20 | Электропривод регулировок сиденья водителя |
| 63 | 25 | Электропривод стеклоподъемников |
| 64 | Не используется | |
| 65 | 10 | ЭБУ подушек безопасности |
| 66 | 7,5 | Выключатель освещения (питание от выключателя зажигания) |
| 67 | 10 | Панель приборов (питание от выключателя зажигания), иммобилизатор |
| 68 | 7,5 | Дополнительные элементы панели приборов |
| 69 | 20 | Противотуманные фары, противотуманные фонари |
| 70 | 10 | Электронные модули (питание от замка зажигания) |
| 71 | 10 | Наружное освещение для движения в дневное время |
| 72 | Не используется | |
| 73 | 7,5 | Фонари освещения номерного знака |
| 74 | 15 | Стоп-сигналы |
| 75 | 10 | Электронный блок управления двигателем |
| 76 | Не используется | |
| 77 | 25 | Реле системы центральной блокировки замков |
| 78 | 15 | Стеклоочиститель двери задка |
| 79 | 15 | Электропривод складывания зеркал |
| 80 | 10 | Таймер автоматического отключения освещения салона |
| 81 | 20 | Модуль электроборудования правой задней двери |
| 82 | 20 | Модуль электрооборудования левой задней двери |
| 83 | 10 | Модули аудиосистемы |
| 84 | 10 | Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания |
| 85 | Не используется | |
| 86 | 20 | Электрообогрев передних сидений |
| К1 | Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида | |
| К4 | Реле топливного модуля бензонасоса (fuel pump relay) | |
В моторном отсеке

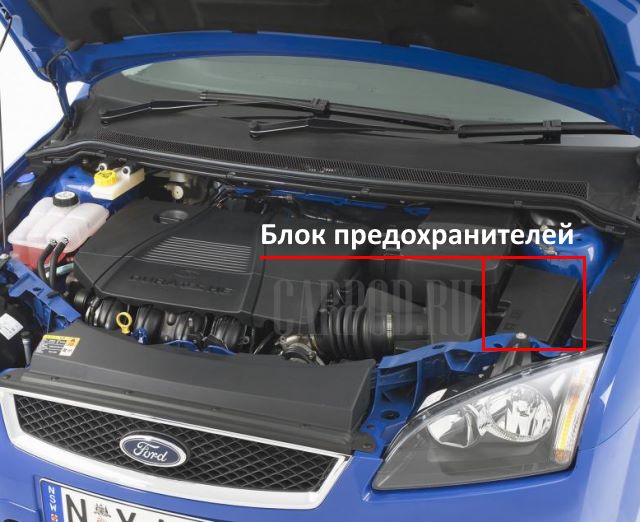

Кроме того, защитные элементы расположены в монтажном блоке в подкапотном пространстве.

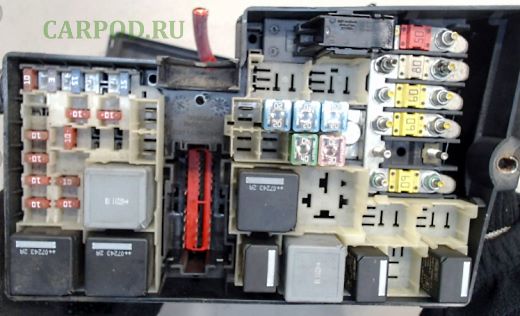

Общий вид.
| Схема предохранителей в монтажном блоке в подкапотном пространстве | ||
|---|---|---|
|
|
||
| № | Ток, А | Описание |
| 1 | 50 | Электровентилятор системы охлаждения двигателя |
| 2 | — | Не используется |
| 3 | 60 | Центральный блок плавких предохранителей, реле зажигания |
| 4 | 60 | Центральный блок плавких предохранителей, реле зажигания |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 30 | Система |
| 8 | 20 | Система |
| 9 | 20 | Электронный блок управления двигателем |
| 10 | 30 | Вентилятор отопителя |
| 11 | 20 | Выключатель (замок) зажигания, центральный замок |
| 12 | 40 | Центральный блок плавких предохранителей, реле зажигания |
| 13 | 20 | Стартер |
| 14 | 40 | Электрообогрев ветрового стекла |
| 15 | — | Не используется |
| 16 | 40 | Электрообогрев ветрового стекла |
| 19 | 10 | Система ABS/ESP (тормоза АБС) |
| 20 | 15 | Звуковой сигнал |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 30 | Омыватель фар |
| 24 | — | Не используется |
| 25 | 10 | Центральный блок плавких предохранителей, реле зажигания |
| 26 | 10 | Автоматическая коробка передач |
| 27 | 10 | Кондиционер |
| 28 | — | Не используется |
| 29 | 10 | Дополнительные элементы панели приборов |
| 30 | 10 | Электронный блок управления двигателем |
| 31 | 10 | Система управления разрядом аккумуляторной батареи |
| 32 | 10 | Датчики концентрации кислорода |
| 33 | 10 | |
| 34 | 10 | Форсунки, катушки зажигания |
| 35 | 10 | Система управления двигателем |
| 36 | 10 | Электронный блок управления двигателем |
| R1 | — | Реле системы зарядки |
| R2 | — | Реле стартера |
| R3 | — | Реле кондиционера |
| R4 | — | Реле зажигания |
| R5 | — | Реле звукового сигнала |
| R6 | — | Реле кондиционера |
| R7 | — | Реле обогрева ветрового стекла |
