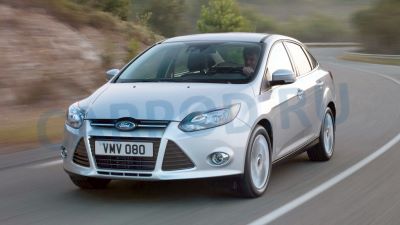

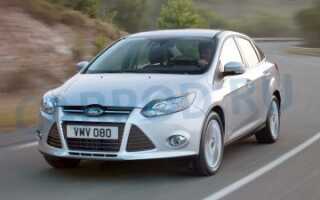

Ford Focus третьего поколения был представлен в начале 2010 года, а в России запущен в производство в 2011 году в трёх типах кузова: седан, хэтчбек и универсал. Автомобиль построен на модернизированной платформе предшественника. В 2014 году состоялся его рестайлинг. В данном материале мы подробно разберем схемы предохранителей Форд Фокус третьего поколения 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска в кузове CB8.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне и багажнике
Салонный блок находится со стороны пассажира под панелью приборов. Он закрыт пластиковой крышкой.

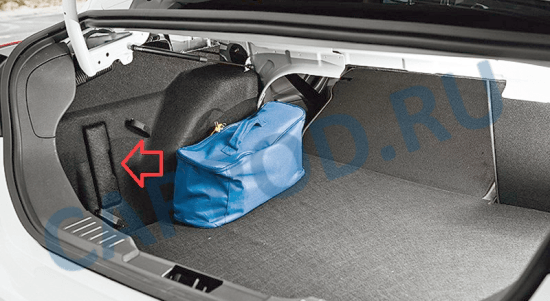

Багажный блок находится за крышкой с левой стороны.
Для доступа необходимо снять крышку.
| Схема предохранителей салонного и багажного блока Фокус 3 | ||
|---|---|---|
| салон
|
||
| багажник
|
||
| № | Ток, А | Расшифровка |
| 1 | — | не используется |
| 2 | 10 | Кнопка запуска двигателя |
| 3 | 5 | Дистанционное открывание дверей |
| 4 | 25 | Электрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала |
| 5 | 25 | Электрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала |
| 6 | 25 | Электрические стеклоподъемники (левая задняя дверь)* |
| 7 | 25 | Электрические стеклоподъемники (правая задняя дверь)* |
| 8 | 10 | Система сигнализации |
| 9 | 25 | Электрическая регулировка положения сиденья водителя* |
| 10-11 | — | Не используется |
| 12 | 10 | Системы кондиционирования воздуха |
| 13 | 5 | Комбинация приборов |
| 14 | 7,5 | Дисплей аудиосистемы* |
| 15 | 15 | Аудиосистема, панель управления аудиосистемой |
| 16-25 | — | Не используется |
| 26 | 40 | Модуль прицепа |
| 27-28 | — | Не используется |
| 29 | 5 | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида* |
| 30 | 5 | Модуль системы помощи при парковке |
| 31 — 33 | — | Не используется |
| 34 | 15 | Обогрев сиденья водителя |
| 35 | 15 | Обогрев сиденья переднего пассажира |
| 36 | — | Не используется |
| 37 | 5 | Люк с электроприводом* |
| 38-45 | — | Не используется |
| 46 | 10 | Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида* |
| 56 | 20 | Питание топливного модуля (предохранитель бензонасоса) |
| 57-58 | — | Не используется |
| 59 | 5 | Питание пассивной противоугонной системы (PATS) |
| 60 | 10 | Плафоны освещения салона, блок управления стеклоподъемниками и наружными зеркалами, лампа вещевого ящика, лампы наружного освещения, электропривод люка |
| 61 | 20 | Прикуриватель фокус 3, задняя розетка для подключения дополнительного оборудования |
| 62 | 5 | Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения* |
| 63 | 10 | Адаптивная система круиз-контроля* |
| 64 | — | Не используется |
| 65 | 10 | Механизм открывания крышки багажного отделения |
| 66 | 20 | Замок двери водителя |
| 67 | 7,5 | Дисплей аудиосистемы |
| 68 | 15 | Замок рулевой колонки |
| 69 | 5 | Панель приборов |
| 70 | 20 | Центральный замок |
| 71 | 10 | Система отопления и кондиционирования |
| 72 | 7,5 | Электроусилитель рулевого управления |
| 73 | 5 | Автономное звуковое устройство, диагностический разъем |
| 74 | 15 | Главный предохранитель фар дальнего света |
| 75 | 15 | Передние противотуманные фары |
| 76 | 10 | Фонари заднего хода |
| 77 | 20 | Насос омывателя фар |
| 78 | 5 | Выключатель (замок) зажигания или кнопка запуска |
| 79 | 15 | Аудиосистема, аварийная сигнализация и кнопка запирания дверей |
| 80 | 20 | Люк с электроприводом* |
| 81 | 5 | Датчик движения в салоне, антенна |
| 82 | 20 | Насос стеклоомывателя |
| 83 | 20 | Центральный замок |
| 84 | 20 | Замок двери водителя |
| 85 | 7,5 | Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель*, блок управления системой отопления, кондиционирования и вентиляции салона |
| 86 | 10 | Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира |
| 87-89 | — | Не используется |
В моторном отсеке

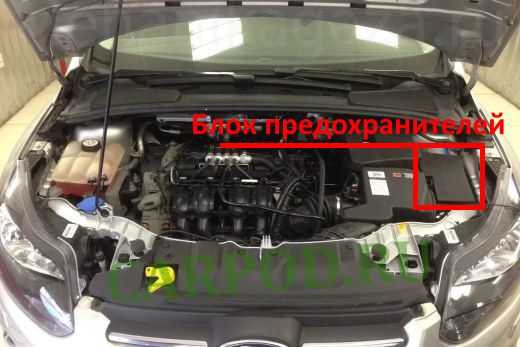

Монтажный блок расположен в левой части подкапотного пространства, за пластиковой крышкой.

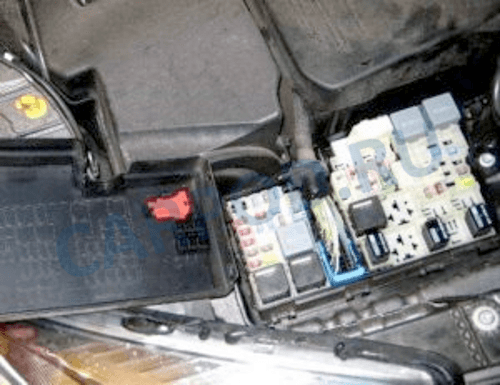

Пример доступа.
| Схема элементов в моторном блоке | ||
|---|---|---|
|
|
||
| № | Ток, А | Расшифровка |
| 7 | 40 | Насос ABS/АБС, насос системы динамической стабилизации (ESP) |
| 8 | 30 | Клапан системы динамической стабилизации (ESP) |
| 9 | 30 | Обогреватель заднего стекла |
| 10 | 40 | Электровентилятор воздухонагнетателя |
| 11 | 30 | Модуль запуска и остановки двигателя |
| 12 | 30 | Электронный блок управления двигателем |
| 13 | 30 | Реле стартера |
| 14 | 40 | Обогрев ветрового стекла, правая сторона |
| 15 | 25 | Блок управления трансмиссией* |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | 20 | Вспомогательный отопитель* |
| 18 | 20 | Очистители ветрового стекла |
| 19 | 5 | Модуль ABS/АБС, модуль системы динамической стабилизации (ESP) |
| 20 | 15 | Звуковой сигнал (гудок) |
| 21 | 5 | Выключатель стоп-сигналов |
| 22 | 15 | Система контроля аккумуляторной батареи |
| 23 | 5 | Катушка зажигания, блок управления наружным освещением |
| 24 | 20 | Задняя розетка для подключения дополнительного электрооборудования |
| 25 | 10 | Наружные зеркала заднего вида с электроприводом |
| 26 | 15 | Блок управления трансмиссией |
| 27 | 15 | Муфта компрессора системы кондиционирования |
| 28 | 5 | Адаптивная система круиз-контроля |
| 29 | 20 | Омыватели фар |
| 30 | 5 | Электронный блок управления двигателем |
| 31 | — | Не используется |
| 32 | 10 | Клапан рециркуляции отработанных газов (EGR), привод вихревых заслонок, датчики кислорода в отработанных газах |
| 33 | 10 | Привод заслонок управления каналами впускного коллектора |
| 34 | 10 | Форсунки |
| 35 | 5 | Активные жалюзи радиатора (бензиновый двигатель) |
| 35 | 15 | Активные жалюзи радиатора (дизельный двигатель) |
| 36 | 10 | Электронный блок управления двигателем |
| 37 | — | Не используется |
| 38 | 15 | Электронный блок управления двигателем, блок управления трансмиссией* |
| 39 | 5 | Модуль управления фарами |
| 40 | 5 | Электроусилитель руля |
| 41 | 20 | Блок управления наружным освещением |
| 42 | 15 | Очиститель заднего стекла |
| 43 | 15 | Регулятор наклона фар |
| 44 | 5 | Адаптивная система круиз-контроля |
| 45 | 10 | Обогрев форсунок омывателя ветрового окна |
| 46 | 25 | Электрические стеклоподъемники (передние окна) |
| 47 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| 48 | — | Не используется |
Снятие и замена монтажных блоков предохранителей
Необходимый инструмент: плоская отвертка.
Для снятия монтажного блока, расположенного в салоне, выполните следующее.
1. Отцепите провод от «минусовой» клеммы аккумулятора.
2. Сожмите, потяните вниз и снимите два фиксатора крепления защитного кожуха под панелью приборов справа.
3. Снимите защитный кожух.
4. Снимите вещевой ящик в сборе с корпусом (см. тут).
5. Сожмите фиксаторы…
6. отодвиньте фиксирующую скобу
7. …и отсоедините колодку жгута проводов от монтажного блока.
8. Аналогично отсоедините остальные колодки от монтажного блока.
9, Извлеките из корпуса монтажного блока два держателя жгутов проводов.
10. Отожмите два фиксатора крепления монтажного блока…
11. …и снимите монтажный блок с автомобиля.
12. Установите монтажный блок в порядке, обратном снятию.
В связи с большим количеством одиночных проводов, присоединяемых к монтажному блоку, расположенному в моторном отсеке, и потребностью в специальной карте их расположения работу по снятию и установке монтажного блока проводите на специализированной станции технического обслуживания.

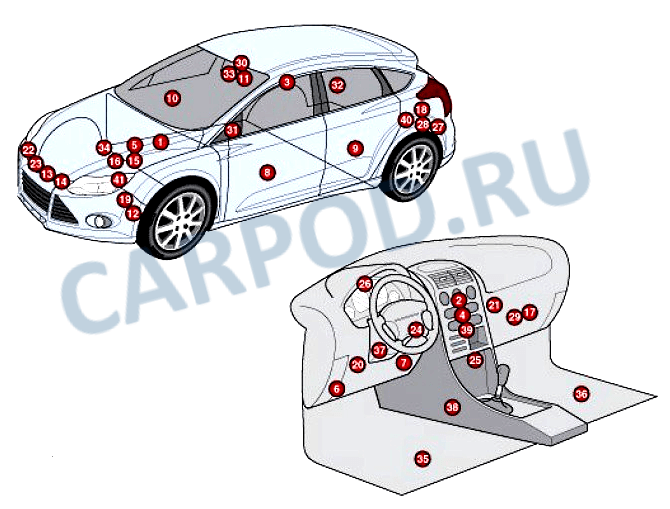

| Общая схема расположения электрооборудования Форд Фокус 3 | |
|---|---|
|
|
|
| № | Компонент |
| 1 | ЭБУ АБС |
| 2 | ЭБУ кондиционером |
| 3 | Звуковой сигнал противоугонной системы – в правой части багажного отделения |
| 4 | Блок управления интерфейсом аудиосистемы |
| 5 | АКБ |
| 6 | Диагностический разъем (DLC) |
| 7 | Блок управления конвертером DC/DC |
| 8 | Модуль электрооборудования двери водителя |
| 9 | Модуль электрооборудования левой задней двери |
| 10 | Модуль электрооборудования двери пассажира |
| 11 | Модуль электрооборудования правой задней двери |
| 12 | ЭБУ двигателем (ECM) -за накладкой колесной арки левого колеса |
| 13 | Модуль управления электродвигателем вентилятора системы охлаждения |
| 14 | Модуль управления заслонкой радиатора системы охлаждения |
| 15 | Блок предохранителей /реле, моторный отсек 1 |
| 16 | Блок предохранителей /реле, моторный отсек 2 |
| 17 | Блок предохранителей /реле, приборная панель |
| 18 | Блок предохранителей /реле, багажное отделение – в левой части багажного отделения |
| 19 | Блок управления свечами накаливания — за накладкой колесной арки левого колеса |
| 20 | Блок управления фарами |
| 21 | Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора |
| 22 | Звуковой сигнал |
| 23 | |
| 24 | Модуль управления замком зажигания |
| 25 | Модуль управления интерфейсом комбинации приборов |
| 26 | Модуль управления комбинацией приборов |
| 27 | Модуль управления системы дистанционного управления центральным замком и запуска двигателя |
| 28 | Модуль управления системой слежения за разметкой |
