Ford Ka — компактный городской автомобиль, производимый американской компанией с 1996 года. Разработанный европейским отделением культовый автомобиль первого поколения впервые показал фирменный стиль «Новая грань» (New Edge) в серийном исполнении. В данном материале мы подробно разберём схемы предохранителей Форд Ка 1-го поколения 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В салоне

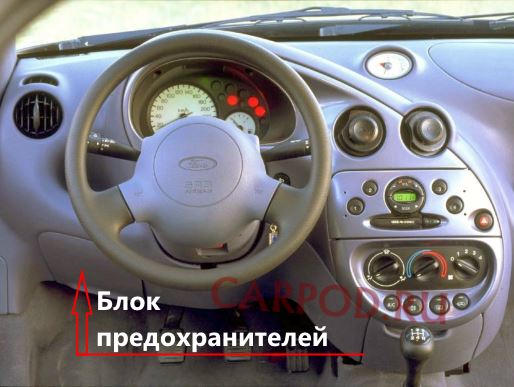

Монтажный блок расположен с водительской стороны под панелью приборов слева от руля, за пластиковой крышкой.

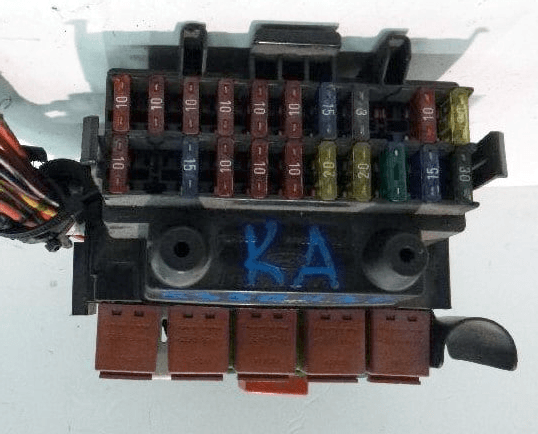

Общий вид.

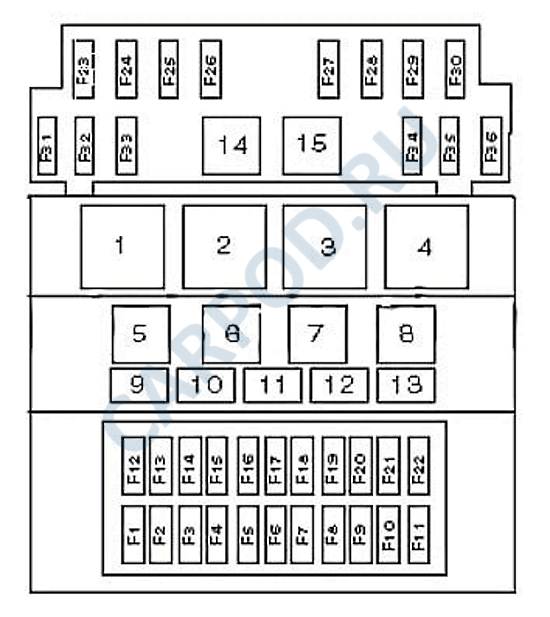

| Схема предохранителей салонного блока Форд Ка | ||
|---|---|---|
|
|
||
| № | Описание | Ток, А |
| F1 | Обогреватель заднего стекла, центральный замок | 20 |
| F2 | Аудиосистема, часы, диагностический разъем, система кондиционирования/ отопления, подсветка комбинации приборов, лампы освещения салона | 10 |
| F3 | Анти блокировочная система тормозов (ABS) | 30 |
| F4 | Управление двигателем | 3 |
| F5 | Предохранитель прикуривателя Ка, комбинация приборов | 15 |
| F6 | Подсветка комбинации приборов, передние/ задние габариты (лев.) | 10 |
| F7 | Лампы переднего правого габарита/ заднего правого габарита | 10 |
| F8 | Левая фара — ближний свет | 10 |
| F9 | Правая фара-ближний свет | 10 |
| F10 | Левая фара-дальний свет, комбинация приборов | 10 |
| F11 | Правая фара-дальний свет | 10 |
| F12 | Электродвигатель вентилятора отопителя | 30 |
| F13 | Выключатель освещения (фары /противотуманные фары), фонари заднего хода, стоп-сигналы | 15 |
| F14 | Электропривод стеклоподъемников | 30 |
| F15 | Выключатель освещения (фары/ противотуманные фары) | 20 |
| F16 | Противоугонная система, обогреватель лобового стекла, очиститель/ омыватель лобового стекла | 15/20 |
| F17 | Система управления двигателем, система кондиционирования /отопления, комбинация приборов, лампы освещения салона | 10/15 |
| F18 | Электронный блок управления SRS | 10 |
| F19 | Система управления двигателем, бензонасос | 10/25 |
| F20 | Система управления двигателем, электродвигатель вентилятора системы охлаждения-без кондиционера | 15 |
| F21 | Противотуманные фары (1,3 Siemens), электродвигатель вентилятора системы охлаждения — без кондиционера (1.3EECV) | 20/30 |
| F22 | Указатели поворота | 10 |
| F23 | Аварийная сигнализация, звуковой сигнал | 20 |
| F24 | Замок зажигания | 40 |
| F25 | Анти блокировочная система тормозов АБС (ABS) | 30 |
| F26 | Генератор (07/03^) | 3 |
| F27 | Противоугонная система, реле привода открывания задней двери | 10 |
| F28 | Электропривод зеркал заднего вида | 10 |
| F29 | Задние противотуманные фонари | 10 |
| F30 | Управление двигателем | 10 |
| F31 | — | |
| F32 | Люк | 15 |
| F33 | Противоугонная система (07/03^) | 15 |
| F34 | Электродвигатель вентилятора системы охлаждения — без кондиционера | 30 |
| F35 | Противоугонная система, комбинация приборов, люк | 10 |
| F36 | Анти блокировочная система тормозов (ABS) | 3 |
| № | Расшифровка реле | |
| 1 | 1 электродвигатель вентилятора системы охлаждения — без кондиционера | — |
| 2 | прерывистый режим работы очистителя лобового стекла | — |
| 3 | лампы освещения салона — с дистанционным управлением центральным замком | — |
| 4 | противотуманные фары | — |
| 5 | основные цепи зажигания | — |
| 6 | обогреватель заднего стекла | — |
| 7 | выключатель запрещения запуска | — |
| 8 | Зуммер предупреждения о не выключенных фарах | — |
| 9 | ближний света фар | — |
| 10 | дальний света фар | — |
| 11 | система управления двигателем | — |
| 12 | Реле бензонасоса | — |
| 13 | кондиционер | — |
| 14 | противоугонная система — лев. — с дистанционным управлением центральным замком | — |
| 15 | прерыватель противоугонной системы-прав. — с дистанционным управлением центральным замком | — |
