Предохранители и реле Ford Kuga 2, 2011 — 2019

В январе 2011 года на автосалоне в Детройте был представлен концепт Ford Vertek, ставший прообразом Kuga 2 поколения. Новое поколение унаследовало от него передний бампер, решётку радиатора, форму задних фар и салон. В 2012 году совместное предприятие Ford-Sollers начало производство модели в России. На заводе в Татарстане в 2013 был выпущен первый автомобиль по технологии полного цикла. В данном материале мы подробно разберём схемы предохранителей Форд Куга 2-го поколения (в кузове CBS) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска с бензиновыми двигателями: 1.6 / 2.0 / 2.5 л. и дизельным 2.0 л.

Общий вид автомобиля.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В моторном отсеке

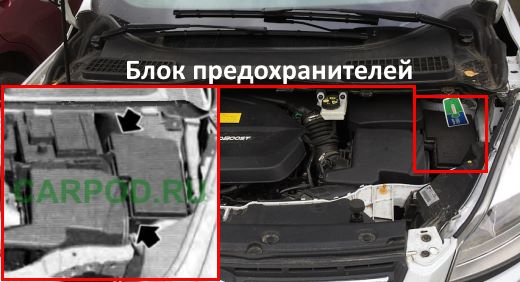

Месторазмещения блока предохранителей в подкапотном пространстве автомобиля.
Расположен в правой части моторного отсеке.


Фото — пример.

Схема элементов в моторном отсеке Куга 2


Расшифровка Ток, А
F1 Нет
F2
F3
F4
F5
F6
F7 Антиблокировонная система тормозов АБС, управление системой динамической стабилизации 40
F8 Электронная система динамической стабилизации 30
F9 Омыватели фар 20
F10 Электродвигатель вентилятора отопителя 40
F11 Модуль качества напряжения, блок управления системами кузова 30
F12 Модуль управления силовым агрегатом 30
F13 Реле стартера 30
F14 Правая цепь обогреваемого ветрового стекла 40
F15 Предохранитель прикуривателя форд куга, дополнительные гнезда электропитания 20
F16 Левая цепь обогреваемого ветрового стекла 40
F17 Дополнительный отопитель 20
F18 Нет
F19 Антиблокировочная система тормозов АБС, управление системой динамической стабилизации 5
F20 Звуковой сигнал (гудок) 15
F21 Выключатель стоп-сигналов 5
F22 Система мониторинга аккумуляторной батареи 15
F23 Соленоиды реле 5
F24 Управление освещением 5
F25 Нет
F26 Питание катушки реле системы управления двигателем (автомобили с бензиновыми двигателями) 5
F26 Питание катушки реле системы управления двигателем (автомобили с дизельными двигателями), система управления коробкой передач (автомобили с дизельными двигателями) 15
F27 Муфта компрессора системы кондиционирования 15
F28 Система адаптивного круиз-контроля (автомобили с системой «Автостарт/стоп») 5
F29 Обогреватель заднего стекла кузова 25
F30 Нет
F31 Нет
F32 Модуль управления двигателем 15
F33 10
F34 10
F35 15
F36 Активные жалюзи радиатора 5
F37 Питание индикатора отключения надувной подушки безопасности пассажира 5
F38 Модуль управления двигателем, модуль управления коробкой передач 5
F39 Фары, коррекция наклона света фар 5
F40 Электрический усилитель руля 5
F41 Блок управления системами кузова 20
F42 Очиститель заднего стекла 15
F43 Фары 15
F44 Система адаптивного круиз- контроля (автомобили без системы «Автостарт/стоп») 5
F45 Обогреваемый распылитель омывателя 10
F46 Автоматический режим работы стеклоочистителя 40
F47 Нет
F48 Испаритель дизельного топлива 15
Реле
R1 Не используется
R2 Звуковой сигнал
R3 Реле испарителя дизельного топлива
R4 Нет
R5
R6
R7 Антиобледенитель ветрового стекла
R8 Нет
R9 Омыватель фар
R10 Реле стартера
R11 Муфта компрессора системы кондиционирования
R12 Вентилятор системы охлаждения
R13 Вентилятор обогревателя
R14 Реле системы управления двигателем
R15 Обогреватель заднего стекла
R16 Зажигание

В салоне

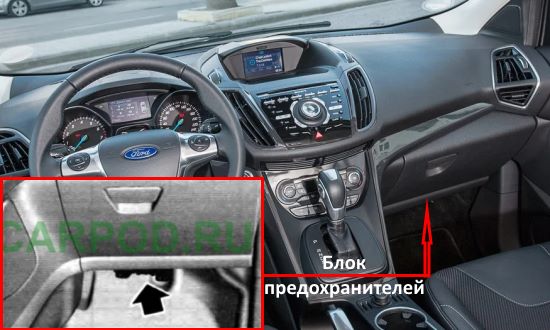

Местонахождение блока предохранителей в салоне автомобиля.
Находится под бардачком.

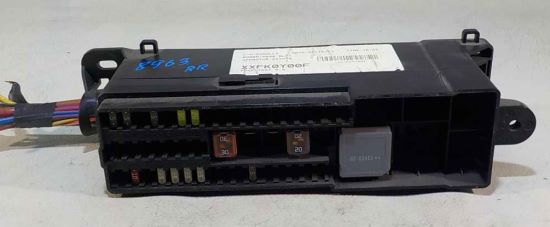

Общий вид блока.

Схема предохранителей в блоке салона Куга 2

Описание Ток, А
F56 Топливный модуль (предохранитель бензонасоса) 20
F57 Нет
F58
F59 Приемопередатчик пассивной противоугонной системы 5
F60 Плафон освещения салона, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей потолочной консоли 10
F61 Не используется
F62 Автоматические стеклоочистители, зеркало с функцией автоматического затемнения 5
F63 Система адаптивного круиз-контроля (передний сенсорный модуль) 10
F64 Нет
F65 Отпирание защелки задней поднимающейся двери 10
F66 Нет
F67 Модуль SYNC, многофункциональный дисплей, модуль глобальной системы определения местонахождения (GPS) 7.5
F68 Электрический замок рулевой колонки 15
F69 Щиток приборов 5
F70 Нет
F71 Блок управления отопителем (модуль ручного управления в системе кондиционирования воздуха), двухзонный электронный автоматический климат-контроль 10
F72 Модуль рулевого колеса 7.5
F73 Разъем передачи данных, автономная звуковая система 5
F74 Фары дальнего света 15
F75 Противотуманные фары/фонари 15
F76 Фонарь заднего хода 10
F77 Насос омывателя 20
F78 Выключатель зажигания, кнопка запуска 5
F79 Аудиоблок, навигационный DVD-проигрыватель, сенсорный экран, выключатель фонаря аварийной световой сигнализации, переключатель блокировки замков двери 15
F80 Прозрачный люк 20
F81 Радиочастотный радиоприемник, датчик перемещений в салоне 5
F82 Насос омывателя 20
F83 Система централизованной блокировки замков 20
F84 Не используется
F85 Выключатель зажигания 7.5
F86 Модуль подушки безопасности, система распознавания присутствия пассажира, индикатор отключения надувной подушки безопасности пассажира 10
F87 Нет
F88
F89

В багажном отделении

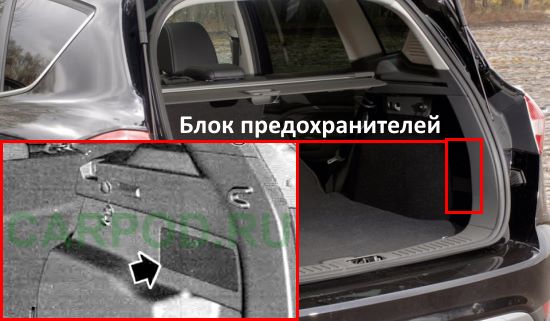

Место размещения предохранителей в монтажном блоке багажного отделения.
Находится за нишей шасси со стороны пассажира.


Фото — пример исполнения.

Схема элементов в блоке багажника

Расшифровка Ток, А
F1 Система бесконтактного открывания задней поднимающейся двери 5
F2 Модуль бесключевого входа 10
F3 Ручки дверей автомобиля с дистанционным бесключевым входом 5
F4 Модуль управления левой передней двери 25
F5 Модуль управления правой передней двери 25
F6 Модуль управления левой задней двери 25
F7 Модуль управления правой задней двери 25
F8 Нет
F9 Электродвигатель сиденья водителя 25
F10 Нет
F11 Задний элемент питания катушки реле зажигания 5
F12 Система управления микроклиматом (автомобили с системой «Автостарт/стоп») 10
F13 Щиток приборов (автомобили с системой «Автостарт/стоп») 5
F14 Информационно-развлекательный дисплей, модуль SYNC, модуль глобальной системы определения местонахождения (автомобили с системой «Автостарт/стоп») 7.5
F15 Аудиоблок (автомобили с системой «Автостарт/стоп») 15
F16 Нет
F17
F18
F19
F20
F21
F22
F23
F24 Дополнительные гнезда электропитания постоянного и переменного тока 30
F24 Задние дополнительные гнезда электропитания 25
F25 Открывающаяся вверх дверь с приводом 25
F26 Вспомогательное оборудование, модуль буксировки прицепа 40
F27 Дополнительные гнезда электропитания багажного отделения 20
F28 Нет
F29 Система мониторинга непросматривающихся зон, датчик передней видеокамеры, система адаптивного круиз-контроля, камера заднего вида системы помощи при парковке, сигнал зажигания модуля качества напряжения 5
F30 Система помощи при парковке 5
F31 Нет
F32 Сигнал зажигания дополнительных гнезд электропитания постоянного и переменного тока 5
F33 Нет
F34 Обогреваемое сиденье водителя 20
F35 Обогреваемое сиденье пассажира 20
F36 Нет
F37
F38
F39
F40
F41
F42
F43
F44
F45
F46 Система мониторинга непросматривающихся зон, датчик передней видеокамеры, система адаптивного круиз контроля, камера заднего вида системы помощи при парковке (автомобили с системой «Автостарт/стоп») 10
Реле
R1 Выключатель зажигания
R2 Нет
R3
R4
R5
R6
