Предохранители и реле Ford Mondeo 5, 2014 — 2019

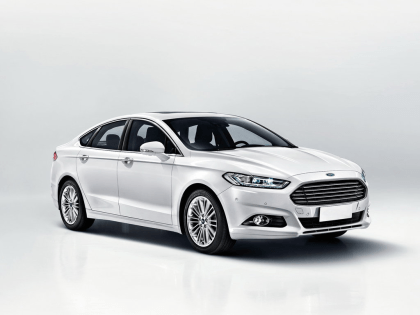

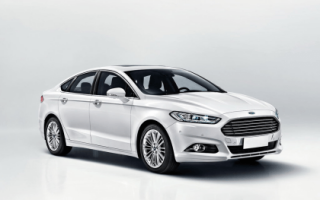

Новое поколение Ford Mondeo было показано в январе 2012 года на Североамериканском международном автосалоне. Модель имеет много общего с концептом Evos, который был представлен годом ранее на Франкфуртском автосалоне и продается с 2012 года в США под именем Fusion. В данном материале мы подробно разберём схемы предохранителей Форд Мондео (кузов CD391) 5-го поколения 2014, 2015, 2016, 2017, 2018, 2019 года выпуска с бензиновыми и дизельными двигателями.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В мотором отсеке

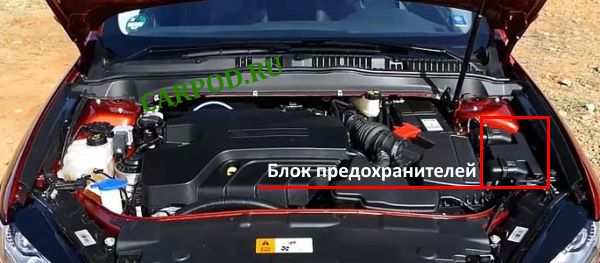

Монтажный блок находится с левой стороны подкапотного пространства. Он состоит из двух отделов.

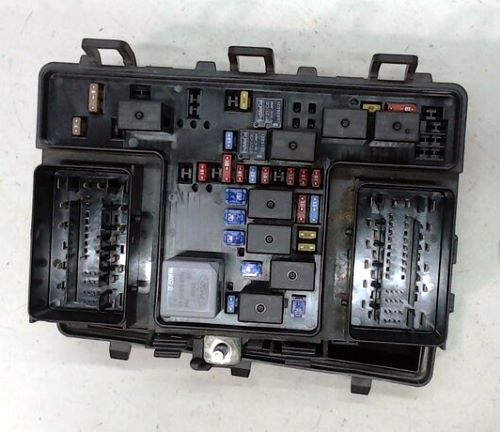

Фото — пример исполнения верхнего отдела.

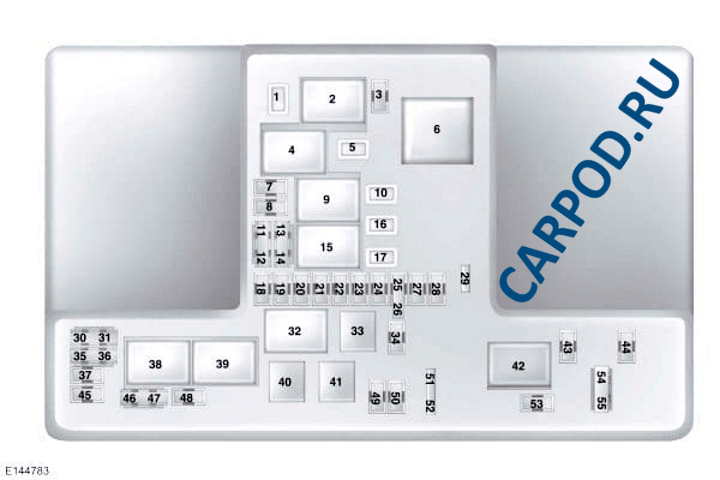

Схема моторного блока предохранителей (верхний отдел)

№	Расшифровка	Ток, А
1	Стеклоочиститель ветрового стекла.	25*
2	Реле стартера.	—
3	Автоматический режим работы стеклоочистителей.	15*
3	Задние стеклоочистители.	15*
4	Реле электровентилятора обдува.	—
5	Розетка питания вспомогательного оборудования на тыльной стороне консоли.	20**
6	Реле дополнительного отопителя.	—
7	Модуль управления силовым агрегатом	20**
8	Модуль управления силовым агрегатом	20**
9	Реле модуля управления силовым агрегатом.	—
10	Передние дополнительные гнезда электропитания со стороны водителя.	20**
11	Модуль управления силовым двигателем	15*
12		15*
13		10*
14		10*
15	Реле «работа/пуск».	—
16	Розетка питания вспомогательного оборудования на консоли, предохранитель прикуривателя.	20**
17	Дополнительное гнездо питания.	20**
18	Модуль управления силовым агрегатом.	10*
19	Рулевое управление с усилителем.	10*
20	Подсветка положения «работа/пуск».	10*
21	Модуль управления коробкой передач. Масляный насос коробки передач	15*
22	Система кондиционирования воздуха	10*
23	Система информирования о мертвых зонах.	15*
	Камера заднего вида
	Адаптивный круиз-контроль. Предупреждающий сигнал о сближении
	Модуль качества напряжения. Датчик качества воздуха
24	Нет (запасной).	10*
25	Антиблокировочная система тормозов АБС	10*
26	Модуль управления силовым агрегатом.	10*
27	Нет (запасной).	10*
28	Насос омывателя заднего стекла.	10*
29	Нет	—
30	Нет	—
31	Нет	—
32	Реле вентилятора охлаждения.	—
33	Реле системы кондиционирования.	—
34	Электрический блокиратор рулевой колонки.	15*
35	Нет	—
36	Нет	—
37	Нет	—
38	Реле вентилятора охлаждения	—
39	Реле вентилятора охлаждения	—
40	Нет	—
41	Реле звукового сигнала	—
42	Реле бензонасоса	—
43	Нет	—
44	Обогреваемый распылитель омывателя	5*
45	Нет	—
46	Генератор	10*
47	Выключатель тормоза	10*
48	Звуковой сигнал	20**
49	Датчик массового расхода воздуха	5*
49	Нагревательный элемент для дизельного топлива	20**
50	Вентилятор системы охлаждения, раздаточная коробка	10*
51	Нет	—
52	Нет	—
53	Сиденья с электроприводом.	10*
54	Пульт ДУ отопителя, работающего на топливе.	5*
55	Нет	5*

* Тип «мини».
** Тип Двойной «мини».
*** М-тип.

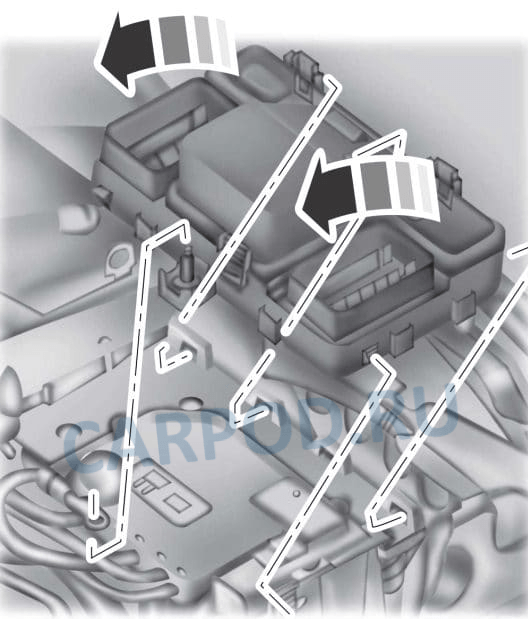

Нижний отдел. Откройте две защелки, расположенные по обеим сторонам блока предохранителей. Снимите внутреннюю сторону блока с опоры. Переместите блок в центр моторного отсека и приподнимите внешнюю сторону блока для доступа к ее нижней части.

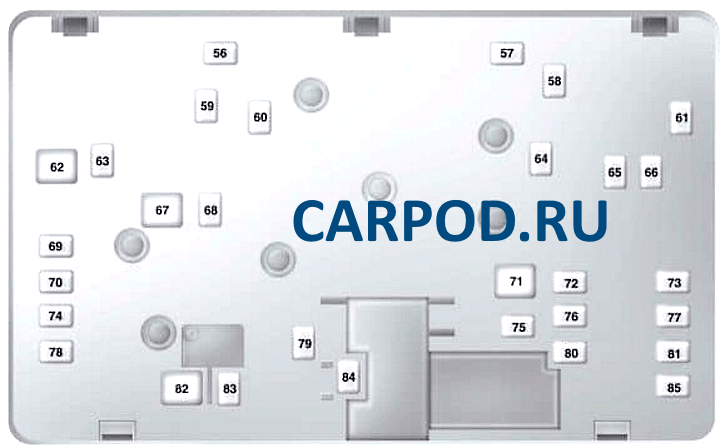

Схема предохранителей в нижнем отделе моторного блока

№	Описание	Ток, А
56	Предохранитель бензонасоса Mondeo 5 (топливный модуль)	30**
57	Испаритель дизельного топлива	20**
58	Нет	—
59	вентилятор охлаждения;	30**
59	Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU).	40**
60	вентилятор охлаждения;	30**
60	Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU).	40**
61	Обогреватель ветрового стекла (левая сторона).	40**
62	Блок управления системами кузова.	50**
63	вентилятор охлаждения;	20**
63	Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU).	30**
64	Дополнительный отопитель	30**
65	Переднее обогреваемое сиденье	20**
66	Обогреватель ветрового стекла (правая сторона).	40**
67	Блок управления системами кузова	50**
68	Обогреваемое заднее стекло	40**
69	Антиблокировочная система тормозов АБС	30**
70	Сиденье пассажира	30**
71	Дополнительный отопитель	60**
72	Прозрачный люк	30**
73	Заднее обогреваемое сиденье	20**
74	Модуль сиденья водителя	30**
75	Дополнительный отопитель	30**
76	Масляный насос коробки передач	20**
77	Модуль сиденья с управляемым микроклиматом	30**
78	Модуль буксировки прицепа	40**
79	Электровентилятор обдува	40**
80	Модуль питания в багажном отделении	30**
81	Инвертор 220 В	40**
82	Насос антиблокировочной системы тормозов АБС	60**
83	Электродвигатель очистителя	25*
84	Соленоид стартера	30**
85	Отопитель, работающий на топливе	20**
85	Насос АБС	60**

В салоне

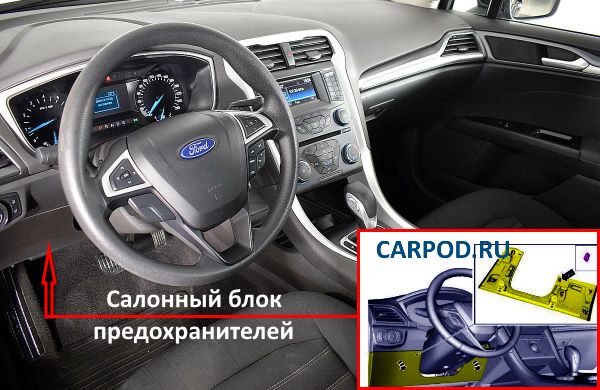

Монтажный блок с водительской стороны внизу панели приборов. Для доступа к нему надо снять часть обшивки.

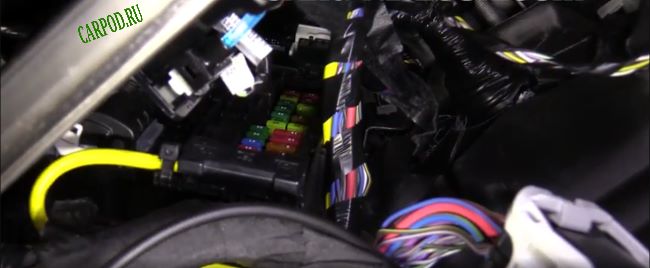

Пример доступа без снятия части обшивки (вид снизу).

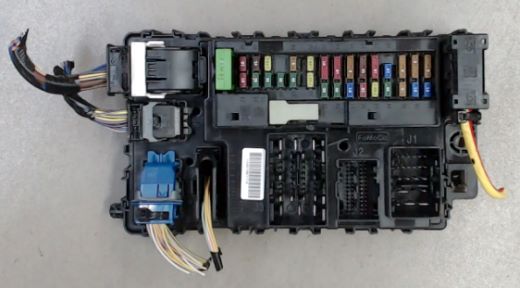

Общий вид.

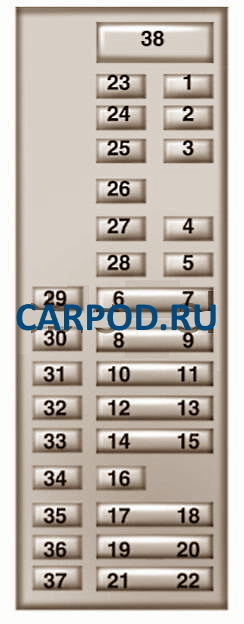

Схема салонного блока предохранителей Форд Мондео 5

№	Назначение	Ток, А
1	Фоновая подсветка.	10*
	Лампа перчаточного ящика. Фонарь косметического зеркала. Потолочный плафон.
	Лампа багажного отделения.
2	Сиденье с функцией запоминания положения.	7,5*
	Нижняя опора спинки сиденья водителя.
	Наружные зеркала с электроприводом.
3	Разблокировка двери водителя.	20**
4	Запасной	5*
5	Запасной	20**
6	Запасной	10*
7	Запасной	10*
8	Звуковой сигнал противоугонной сигнализации.	10*
9	Запасной	10*
10	Модуль двери багажного отделения с электроприводом.	5*
11	Общий модуль безопасности.	5*
12	Управление микроклиматом.	7,5*
13	Рулевая колонка.	7,5*
13	Панель приборов Разъем передачи данных.	7,5*
14	Запасной	10*
15	Шлюз канала передачи данных.	10*
16	Блокировка от открывания детьми.	15*
16	Разблокирование подъемного стекла багажного отделения.	15*
17	Звуковой сигнал включения аварийного батарейного питания.	5*
18	Замок (выключатель) зажигания Выключатель зажигания нажимной кнопкой.	5*
19	Индикатор отключения надувной подушки безопасности пассажира Коробка передач.	7,5*
20	Модуль управления фарами.	7,5*
21	Термометр в салоне.	5*
22	Запасной	5*
23	Цепь электропитания задержки выключения вспомогательного оборудования.	10*
24	Блокирование/разблокирование.	20**
25	Окно двери водителя. Зеркало двери водителя.	30**
26	Окно двери переднего пассажира. Зеркало двери переднего пассажира.	30**
27	Прозрачный люк.	30**
28	Звуковой усилитель.	20**
29	Окно задней двери со стороны водителя.	30**
30	Окно задней двери со стороны пассажира.	30**
31	Не используется (запасной).	15*
32	Модуль глобальной системы определения местонахождения.	10*
	Голосовое управление.
	Информационно-развлекательный дисплей
	Радиочастотный радиоприемник.
33	Радиоприемник.	20*
34	Шина «пуск/работа» (предохранитель 19, 20, 21,22, 35, 36, 37, автомат защиты).	30**
35	Модуль управления системы подушек и ремней безопасности.	5*
36	Зеркало салона с автоматическим затемнением.	15*
	Модуль обогреваемых передних и задних сидений.
	Модуль CCD.
	Система контроля за соблюдением дорожной разметки. Автоматический дальний свет. Сиденья с управляемым микроклиматом.
37	Модуль привода на все колеса. Руль с подогревом.	15*
38	Резерв	30

* — Тип мини
** — двойной мини
