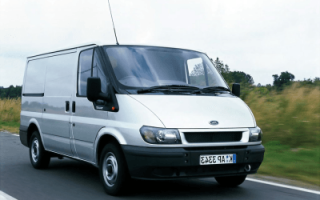

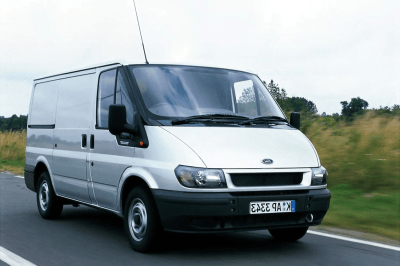

Transit шестого поколения начал выпускаться в июле 2000 года, имел третий по счёту полностью новый дизайн. Он заимствовал черты фирменного стиля «New Edge» как у Focus и Ka. Главное новшество, разработанное компанией Ford, было в том, что новая модификация доступна как с передним приводом (индекс V185), так и с задним (индекс V184). В данном материале мы подробно разберём схемы предохранителей Форд Транзит 6-го поколения 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В моторном отсеке
Основной монтажный блок находится в правой части подкапотного пространства, за защитной крышкой.
Общий вид.

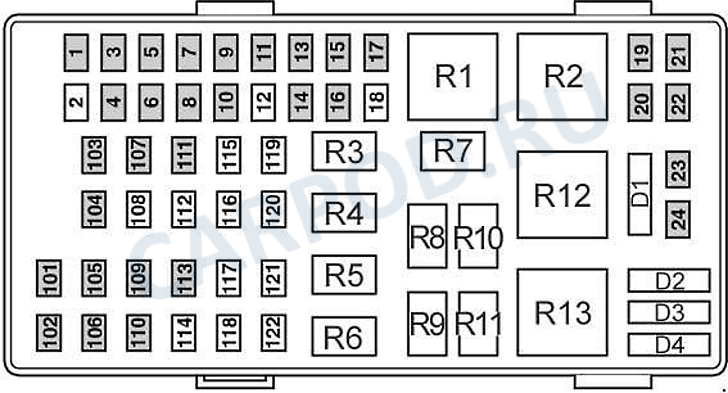

| Схема элементов основного моторного блока Форд Транзит 6 | ||
|---|---|---|
|
|
||
| № | Описание | Ток, А |
| Диоды | ||
| D1 | — | |
| D2 | — | |
| D3 | Разъем прицепа или муфта компрессора кондиционера | |
| D4 | Разъем прицепа или индикатор кондиционера | |
| Реле | ||
| R1 | стартер | |
| R2 | Реле свечей накаливания | |
| Реле вентилятора системы охлаждения | ||
| R3 | гудок | |
| R4 | Реле дальнего света фар | |
| R5 | генератор | |
| R6 | Реле ближнего света фар | |
| R7 | Реле системы управления двигателем | |
| R8 | Реле проверки исправности ламп (автомобили без ABS) | |
| R9 | TDdi: Реле топливного насоса TDci: Модуль инжектора |
|
| R10 | Реле кондиционера (полностью открытое положение дроссельной заслонки) | |
| R11 | Реле топливного насоса высокого давления (ТНВД) | |
| R12 | вентилятор системы охлаждения | |
| R13 | зажигание | |
| Предохранители | ||
| 1 | Механическая коробка передач ASM | 5 |
| 2 | Запасной | — |
| 3 | Фары дневного времени, ближний свет | 20 |
| 4 | Датчик напряжения аккумулятора (дизельные двигатели) | 5 |
| 5 | Выключатель подачи топлива | 20 |
| 6 | Буксировочное оборудование | 30 |
| 7 | Гудок | 15 |
| 8 | Система АБС | 20 |
| 9 | Дальний свет фар | 20 |
| 10 | Кондиционер воздуха | 10 |
| 11 | Омыватели лобового и заднего стекла | 20 |
| 12 | Запасной | — |
| 13 | Многофункциональный рычаг, очистители лобового стекла | 30 |
| 14 | Фонари заднего хода | 15 |
| 15 | Модуль управления иммобилайзером двигателя | 5 |
| 16 | Электронное управление двигателем | 5 |
| 17 | Буксировочное оборудование | 30 |
| 18 | Запасной | — |
| 19 | Механическая коробка передач ASM | 5 |
| 20 | 15 | |
| 21 | Управление двигателем | 20 |
| 22 | Топливный модуль — предохранитель бензонасоса форд транзит | 20 |
| 23 | Ближний свет фар, правая сторона | 10 |
| 24 | Ближний свет фар, левая сторона | 10 |
| 101 | Система АБС | 40 |
| 102 | Обогрев лобового стекла, левая сторона | 40 |
| 103 | Основное электропитание системы электрооборудования | 50 |
| 104 | 50 | |
| 105 | Вентилятор охлаждения двигателя (дизельные двигатели 2,0 л и двигатели DOHC 2,3 л) | 40 |
| 106 | Зажигание | 30 |
| 107 | 30 | |
| 108 | Запасной | |
| 109 | Вентилятор охлаждения двигателя (дизельные двигатели 2,0 л и двигатели DOHC 2,3 л) | 40 |
| 110 | Обогрев лобового стекла, правая сторона | 40 |
| 111 | Зажигание | 30 |
| 112 | Запасной | |
| 113 | Механическая коробка передач ASM | 40 |
| 114 | Реле компрессора активной подвески | 30 |
| 115 | Запасной | — |
| 116 | Запасной | — |
| 117 | Запасной | — |
| 118 | Запасной | — |
| 119 | Запасной | — |
| 120 | Запасной | — |
| 121 | Запасной | — |
| 122 | Запасной | — |
Дополнительные блоки реле
Первый блок находиться под основным монтажным блоком, второй около него.
| Схема моторного блока реле №2 | |
|---|---|
|
|
|
| № | Описание |
| AR1 | Буксировочное оборудование |
| AR2 | Правый указатель поворота (в зависимости от варианта модели) |
| AR3 | Нет |
| AR4 | Левый указатель поворота (в зависимости от варианта модели) |
| AR5 | Высокоскоростной вентилятор охлаждения (автомобили с дизельными двигателями 2.4 л и системой воздушного кондиционирования задней части салона) |
| AR6 | Нет |
| AR7 | Высокоскоростной вентилятор охлаждения (дизельные двигатели 2.0 л и двигатели DOHC) |
| AR8 | Нет |
| AR9 | Механическая коробка передач с автоматическим переключением передач |
| AR10 | |
| Схема моторного блока реле №3 | |
|---|---|
|
|
|
| № | Назначение реле |
| 1 | делитель в системе зарядки |
| 2 | указатель поворота, прав. — разъем электрооборудования прицепа |
| 3 | — |
| 4 | указатель поворота, лев. -разъем электрооборудования прицепа |
| 5 | 2 электродвигатель вентилятора системы охлаждения |
| 6 | компрессоры активной подвески |
В салоне
Монтажный блок предохранителей находиться с пассажирской стороны под бардачком в приборной панели. Для доступа нужно поднять корпус бардачка с помощью ручки.

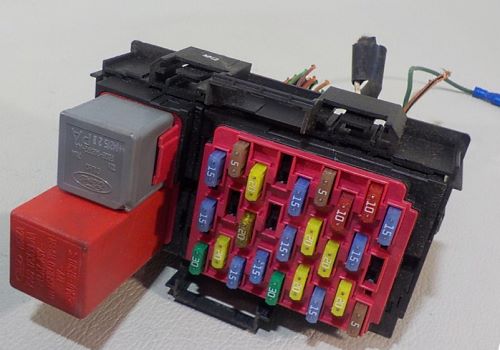

Фото — пример верхней части.
| Схема элементов основного салонного блока | ||
|---|---|---|
|
|
||
| № | Расшифровка | Ток, А |
| Реле | ||
| R14 | стеклоочиститель | |
| R15 | Реле вспомогательных цепей зажигания | |
| R16 | Реле обогревателя лобового стекла, правая сторона | |
| R17 | Зуммер задней двери | |
| R18 | Освещение салона | |
| R19 | Зуммер задней двери | |
| R20 | Реле обогревателя лобового стекла, левая сторона (реле таймер) | |
| R21 | задний стеклоочистителя | |
| R22 | обогрев заднего стекла, зеркал | |
| Предохранители | ||
| 201 | Щиток приборов, стеклоочиститель заднего окна, часы | 15 |
| 202 | Обогрев лобового стекла | 5 |
| 203 | Противотуманные фары/ фонари | 20 |
| 204 | Запасной | |
| 205 | Управление освещением, указатели поворота, многофункциональный рычаг, управление двигателем, зажигание | 15 |
| 206 | Фонарь подсветки регистрационного знака | 5 |
| 207 | Модуль подушки безопасности | 10 |
| 208 | Подсветка щитка приборов | 10 |
| 209 | Габаритные огни | 15 |
| 210 | Тахометр, часы | 15 |
| 211 | Электродвигатель вентилятора отопителя задней части салона | 30 |
| 212 | Предохранитель прикуривателя Транзит | 10 |
| 213 | Кондиционер воздуха для задней части салона | 10 |
| 214 | Освещение салона, электропривод зеркал | 15 |
| 215 | Обогрев лобового стекла, обогрев передних сидений, дополнительный отопитель | 20 |
| 216 | Гнезда питания для подключения дополнительного оборудования | 20 |
| 217 | Обогрев заднего стекла, обогрев наружных зеркал заднего вида | 15 |
| 218 | Запасной | |
| 219 | Электропривод стеклоподъемников | 30 |
| 220 | Обогрев заднего стекла | 20 |
| 221 | Выключатель стоп сигналов | 15 |
| 222 | Аудиосистема | 15 |
| 223 | Электродвигатель вентилятора отопителя | 30 |
| 224 | Переключатель фар | 20 |
| 225 | Кондиционер воздуха | 15 |
| 226 | Аварийная световая сигнализация, указатели поворота | 20 |
| 227 | Аудиосистема, ABS | 5 |

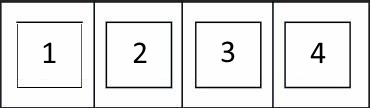

| Блок реле №2 (авто с Chassis Cab без парктроника) | |
|---|---|
|
|
|
| № | Описание |
| 1 | лампы освещения салона |
| 2 | обогрев лобового стекла, правое |
| 3 | обогрев заднего стекла |
| 4 | обогрев лобового стекла, левое |

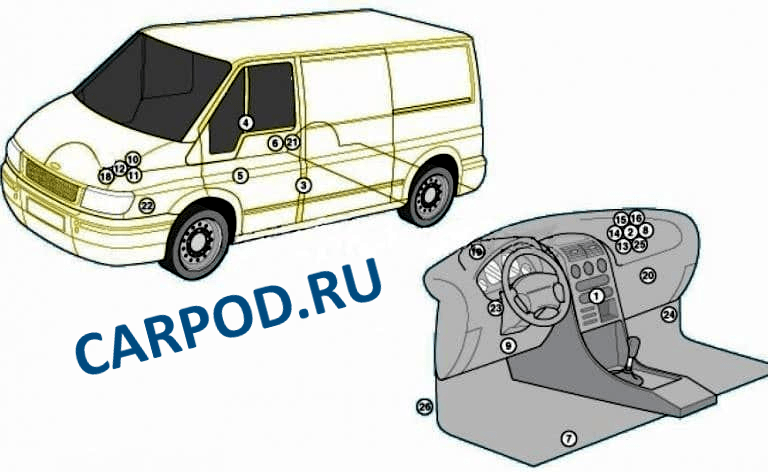

| Общая схема электронных модулей | |
|---|---|
|
|
|
| № | Компонент |
| 1 | ЭБУ кондиционера |
| 2 | Блок управления противоугонной системой |
| 3 | Гудок 1 противоугонной системы |
| 4 | Гудок 2 противоугонной системы |
| 5 | Дополнительный отопитель — днище (если есть) |
| 6 | Блок управления дополнительным отопителем — если установлен |
| 7 | АКБ — под сиденьем |
| 8 | Блок управления центральным замком — в блоке управления противоугонной системы |
| 9 | Диагностический разъем (DLC) |
| 10 | Блок предохранителей /реле, моторный отсек 1 |
| 11 | Блок реле, моторный отсек 2 |
| 12 | Блок реле, моторный отсек 3 |
| 13 | Блок предохранителей /реле, салон 1 |
| 14 | Блок реле, салон 2 |
| 15 | Дополнительный предохранитель (15А), блок управления противоугонной системы |
| 16 | |
| 17 | Дополнительный предохранитель (40А), система управления двигателем — около аккумуляторной батареи |
| 18 | Дополнительный предохранитель (70/80A), система управления двигателем — около аккумуляторной батареи |
| 19 | Реле электродвигателя вентилятора отопителя/ кондиционера |
| 20 | Резистор вентилятора отопителя, передний |
| 21 | Резистор вентилятора отопителя, задний |
| 22 | Гудок |
| 23 | Реле — прерыватель указателей ворота |
| 24 | Инерционный выключатель отсечки подачи топлива — если установлен |
| 25 | Блок управления системой парковки |
| 26 | ЭБУ SRS |
