Проверка подкузовных зазоров Ford Focus 1

Кузов и покрытие. Ремонты кузова.

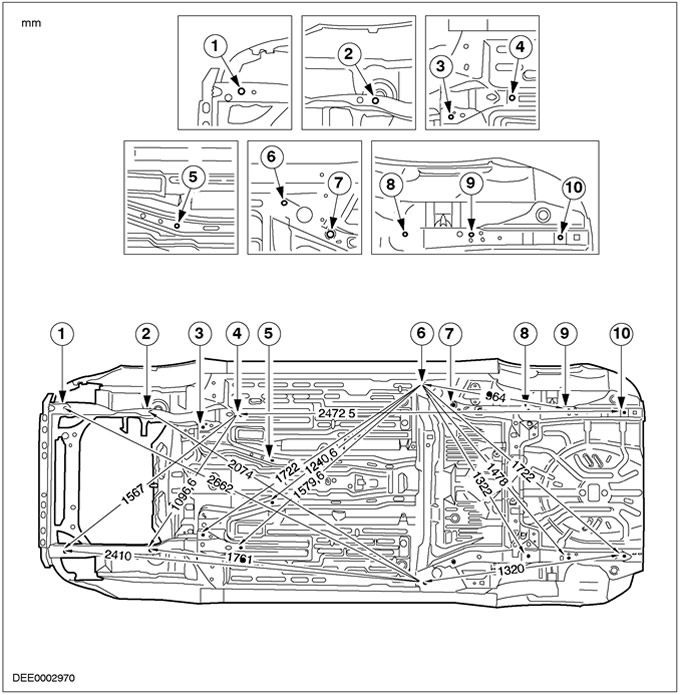

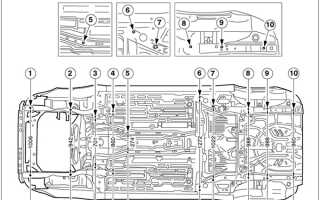

1. Размеры рамы — 3/ 5-дверные варианты

Все размеры имеют допуск ± 3 мм. На подробных иллюстрациях показана левая сторона автомобиля. Все размеры откладываются от центра отверстия, используя симметрично отрегулированный штангенциркуль, при снятых узлах.

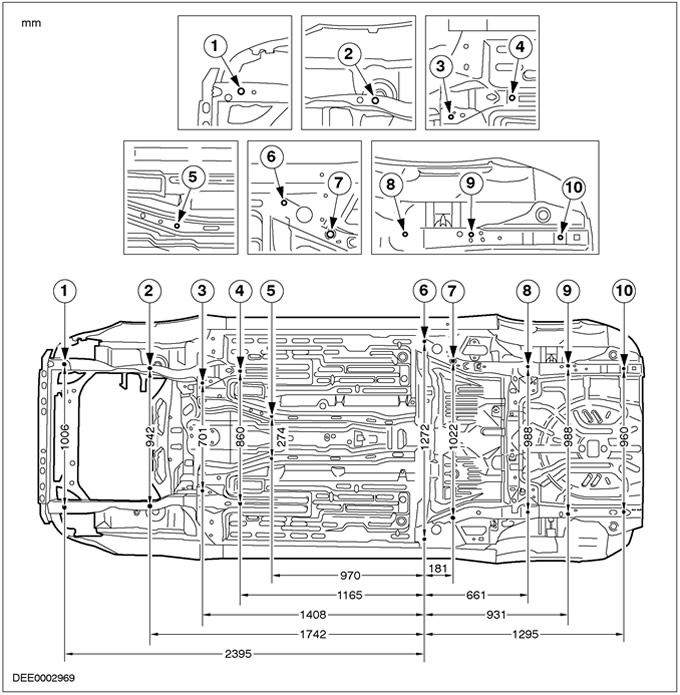

3. Размеры рамы — 3/ 5-дверные варианты

Все размеры имеют допуск ± 3 мм. На подробных иллюстрациях показана левая сторона автомобиля. Все размеры откладываются от центра отверстия, используя симметрично отрегулированный штангенциркуль, при снятых узлах.

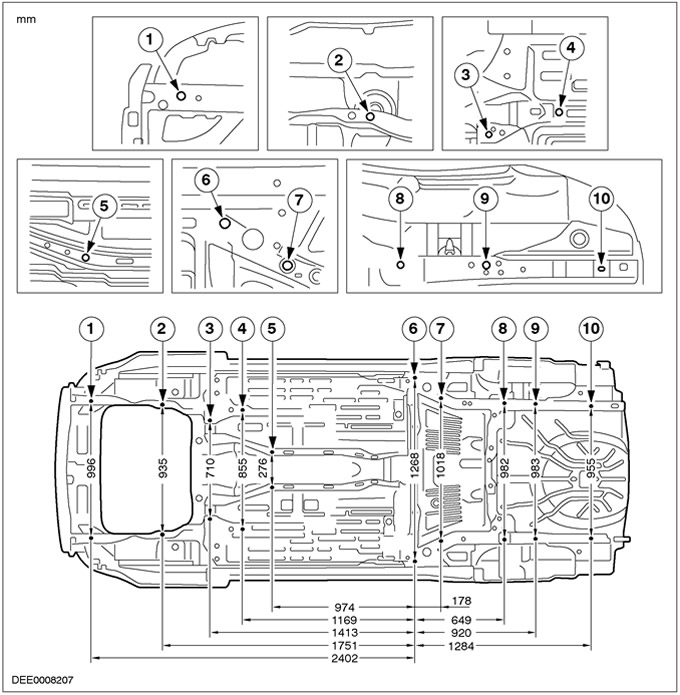

5. Размеры рамы — 4-дверный вариант

Все размеры имеют допуск ± 3 мм. На подробных иллюстрациях показана левая сторона автомобиля. Все размеры откладываются от центра отверстия, используя симметрично отрегулированный штангенциркуль, при снятых узлах.

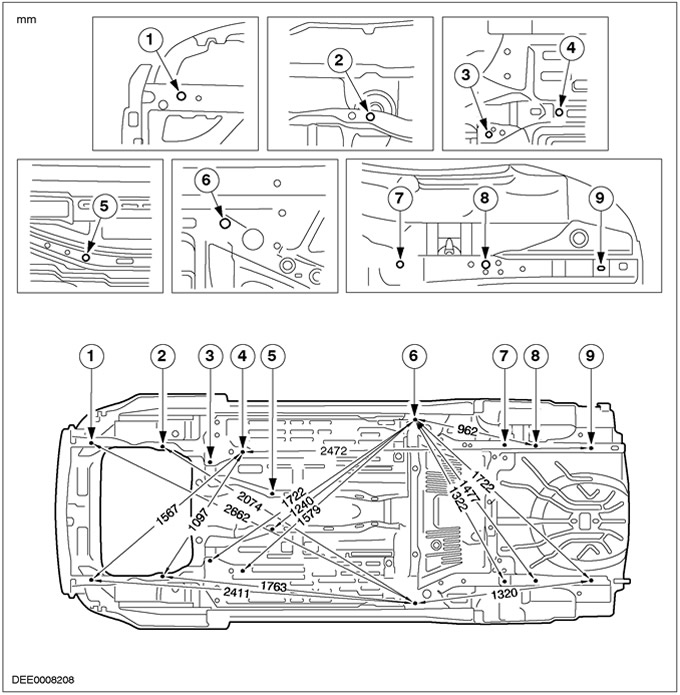

7. Размеры рамы — 4-дверный вариант

Все размеры имеют допуск ± 3 мм. На подробных иллюстрациях показана левая сторона автомобиля. Все размеры откладываются от центра отверстия, используя симметрично отрегулированный штангенциркуль, при снятых узлах.

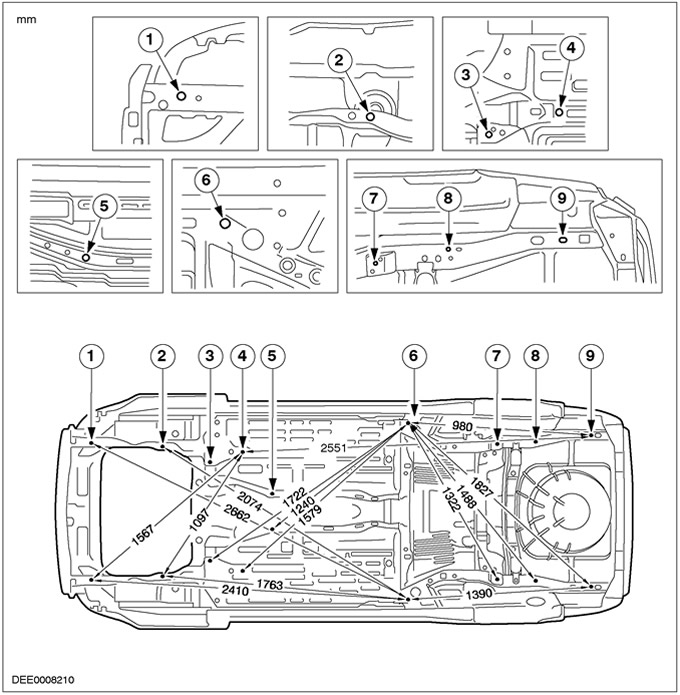

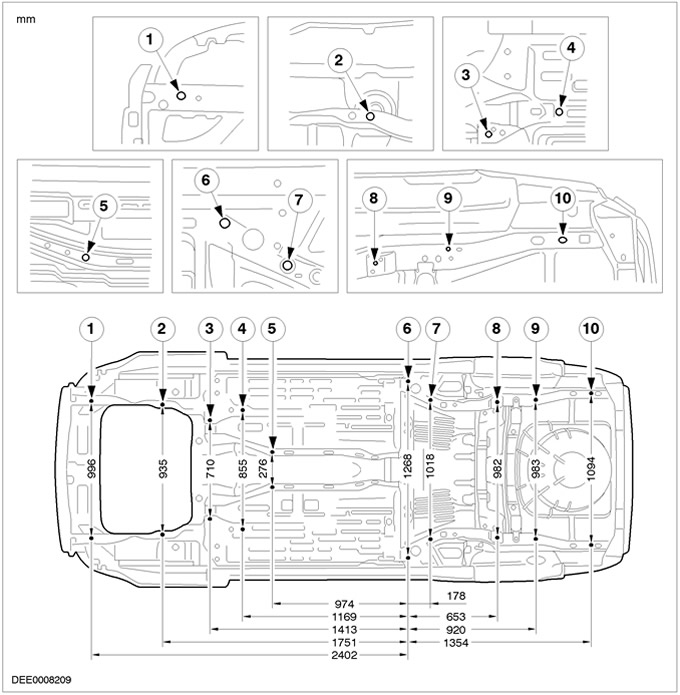

9. Размеры рамы — «универсал»

Все размеры имеют допуск ± 3 мм. На подробных иллюстрациях показана левая сторона автомобиля. Все размеры откладываются от центра отверстия, используя симметрично отрегулированный штангенциркуль, при снятых узлах.

11. Размеры рамы — «универсал»

Все размеры имеют допуск ± 3 мм. На подробных иллюстрациях показана левая сторона автомобиля. Все размеры откладываются от центра отверстия, используя симметрично отрегулированный штангенциркуль, при снятых узлах.
