Проверка зазоров рамы и кузова Ford Focus 1

Кузов и покрытие. Ремонты кузова.

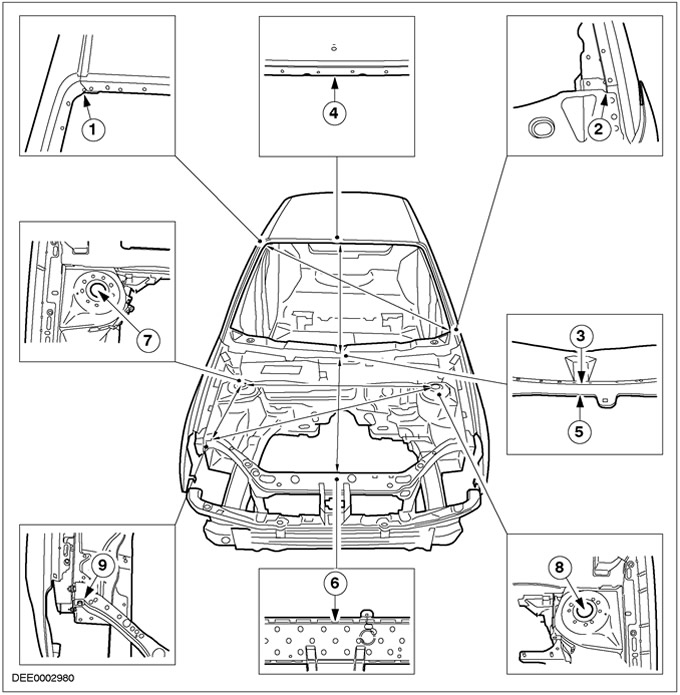

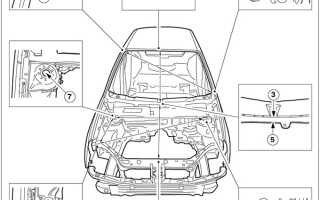

1. Размеры кузова — передок — все модели

2. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

1 — 2 = 1404 мм; 3 — 4 = 877 мм; 5 — 6 = 746 мм; 7 — 8 = 1095 мм, 8 — 9 = 1242 мм; 7 — 9 = 420 мм.

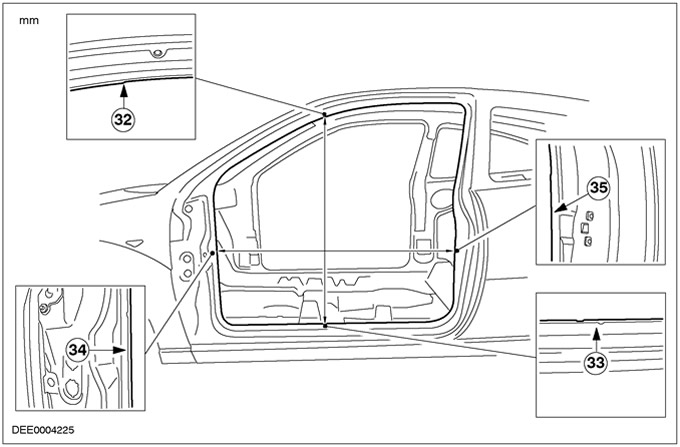

4. Размеры кузова — 3-дверный вариант — вид сбоку. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

32 — 33 = 985 мм; 34 — 35 = 1075 мм

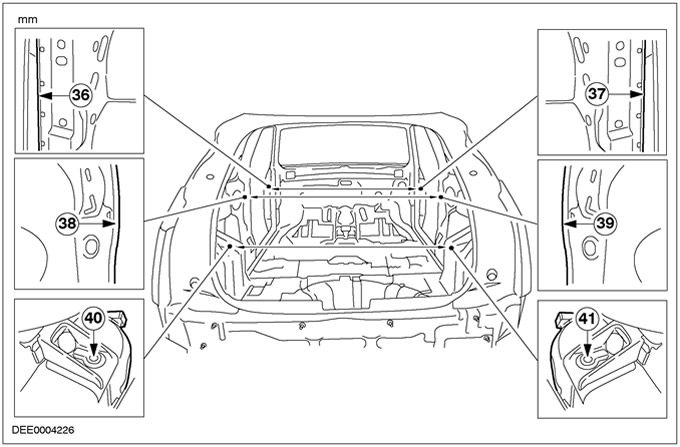

6. Размеры кузова — 3-дверный вариант — вид сзади. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

36 — 37 = 1386 мм; 38 — 39 = 1380 мм; 40 — 41 = 1140 мм.

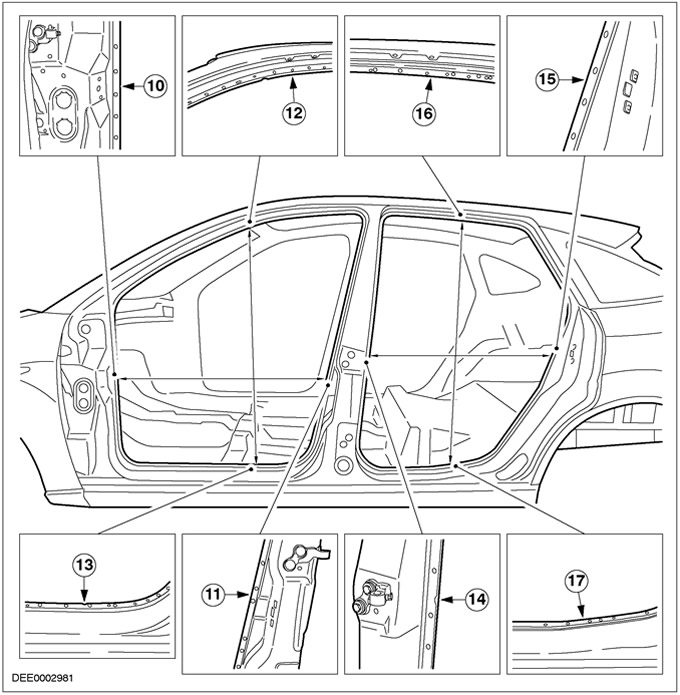

8. Размеры кузова — 4/ 5-дверный вариант — вид сбоку. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

10 — 11= 805 мм; 12 — 13 = 979 мм; 14 — 15 = 751 мм; 16 — 17 = 1012 мм:

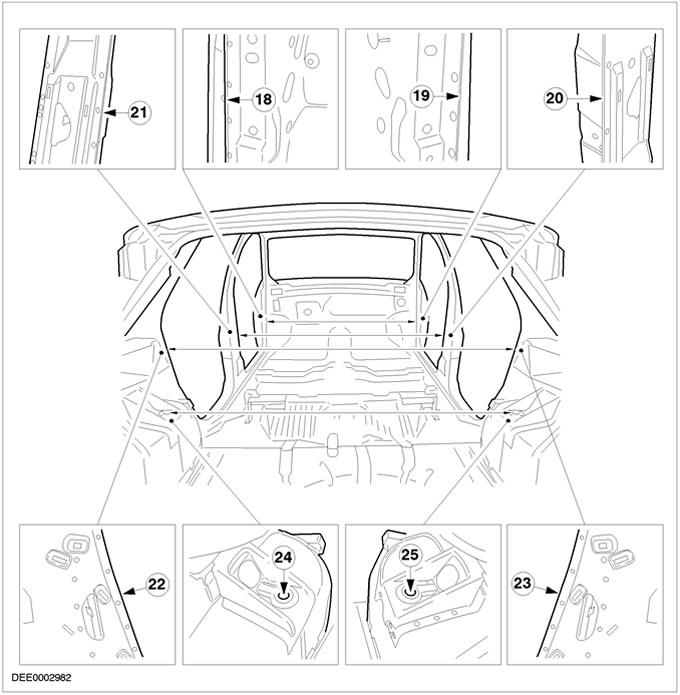

10. Размеры кузова — 5-дверный вариант — салон автомобиля. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

18 — 19= 1386 мм; 20 — 21 = 1388 мм; 22 — 23 = 1380 мм; 24 — 25 = 1140 мм.

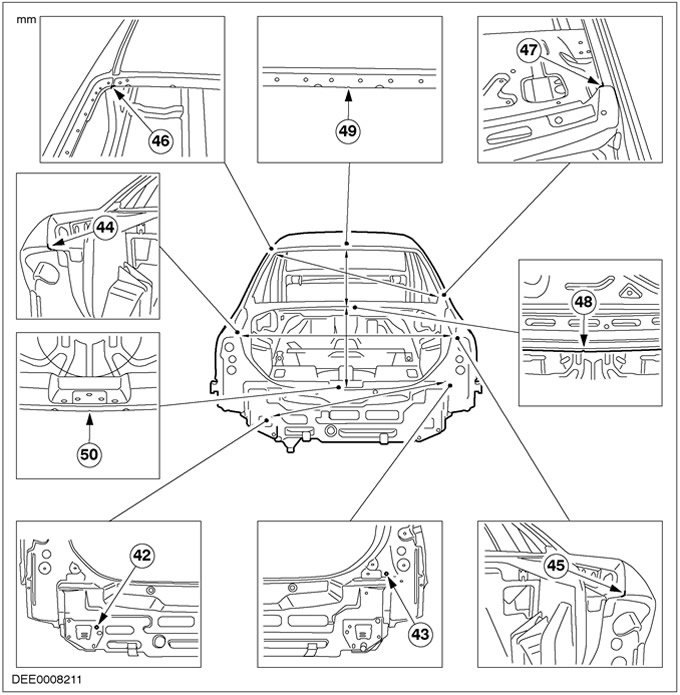

12. Размеры кузова — 4-дверный вариант — вид сзади. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

42 — 43 = 1032 мм; 44 — 45 = 1204 мм; 46 — 47 = 1224 мм; 48 — 49 = 415 мм; 48 — 50 = 503 мм

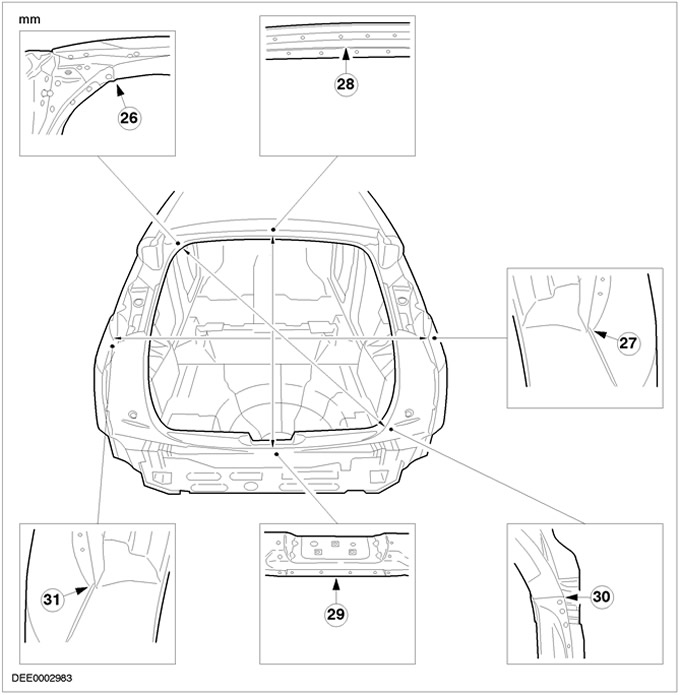

14. Размеры кузова — 5-дверный вариант — вид сзади. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

26 — 27= 1105 мм; 26 -30 = 1154 мм; 28 — 29 = 859 мм; 27 — 31 = 1251 мм.

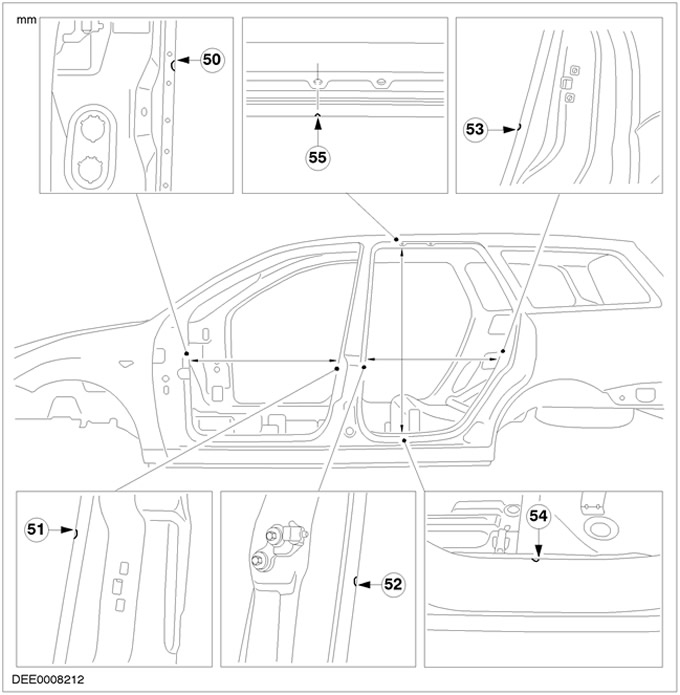

16. Размеры кузова — «универсал» — вид сбоку. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

50 — 51 = 820 мм; 52 — 53 = 722 мм; 54 — 55 = 1041 мм.

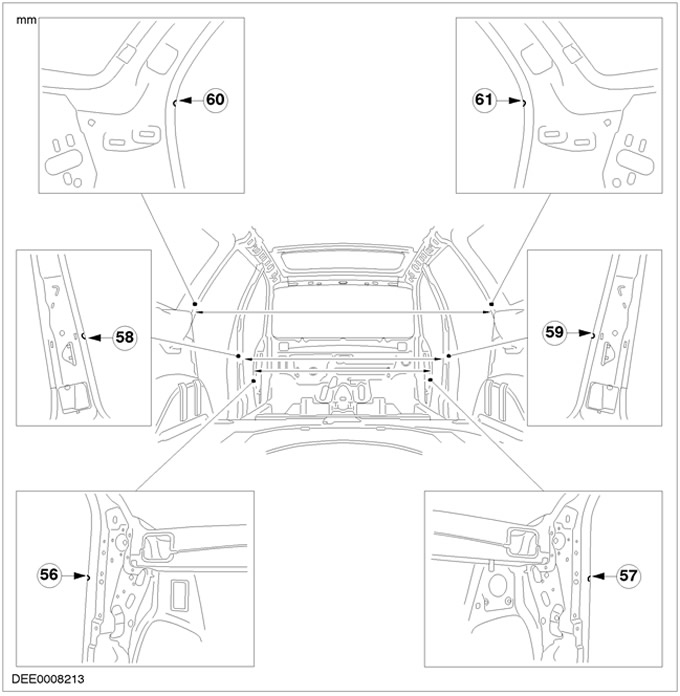

18. Размеры кузова — «универсал» — салон автомобиля. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

56 — 57 = 1386 мм; 58 — 59 = 1390 мм; 60 — 61 = 1356 мм.

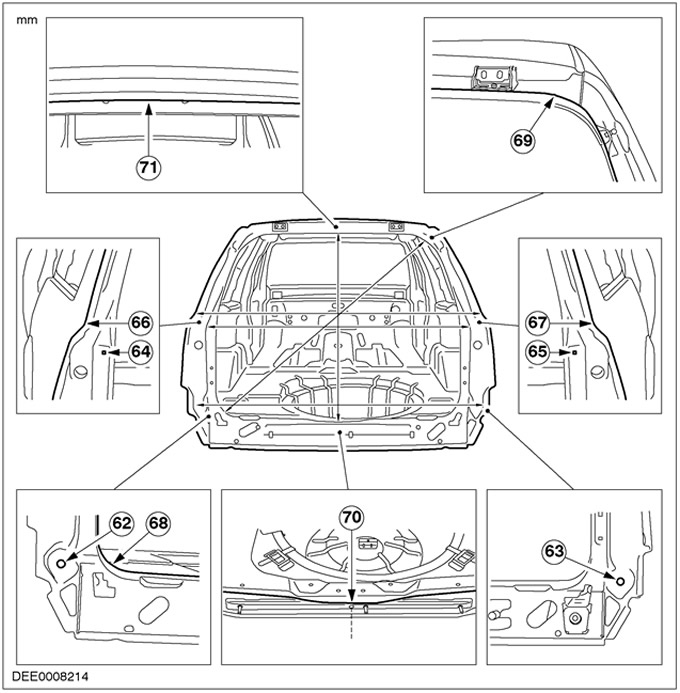

20. Размеры кузова — «универсал» — вид сзади. Все размеры имеют допуск ± 3 мм. Все размеры откладываются от центра отверстия или края панели, используя симметрично отрегулированный штангенциркуль.

62 — 63 = 1357 мм; 64 — 65 = 12350мм; 66 — 67 = 1364 мм; 62 — 69 = 1269 мм; 70 — 71 = 915 мм.

Проверка зазоров кузова

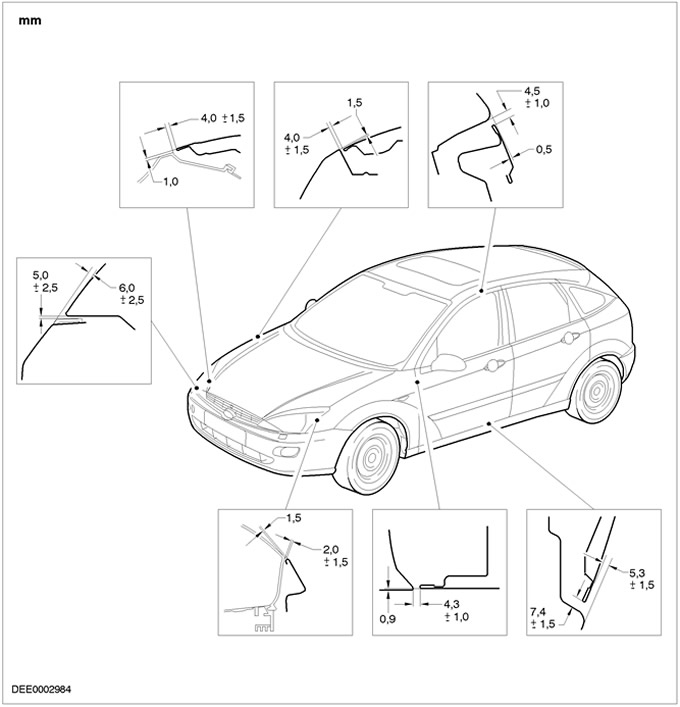

1. Величина зазоров кузова — все модели

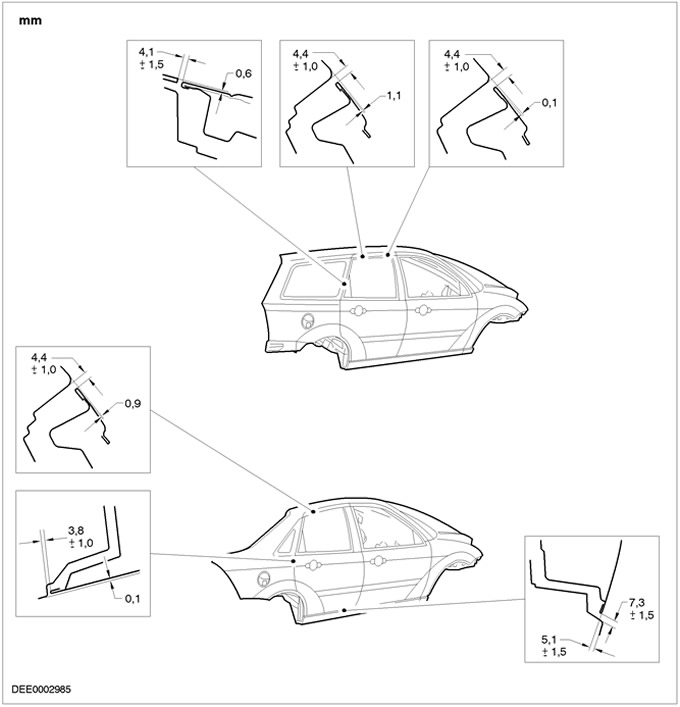

2. Величина зазоров кузова — «универсал»/ 4-дверный вариант
