Снятие и установка коробки реле АБС Ford Mondeo 1, 2

Шасси. Тормозная система.

Примечание: Информация этого параграфа относится только к моделям выпуска до 1997 года (с гидромодулятором Mecatronic). На моделях выпуска с 1997 года (с гидромодулятором Bosh) установлены встроенные реле. И такая коробка отсутствует.

Снятие

1. Отсоедините отрицательный провод аккумулятора (глава 5 параграф 1).

2. На моделях с 4-х цилиндровыми двигателями отсоедините вакуумный шланг от соединения на впускном коллекторе. Для этого сожмите стопоры на втулке и медленно снимите втулку.

3. Для улучшения доступа освободите шланг отопителя от его фиксаторов и положите его в стороне от коробки реле.

4. Отсоедините электроразъем(ы) проводки коробки репе и там, где необходимо, блок датчика скорости.

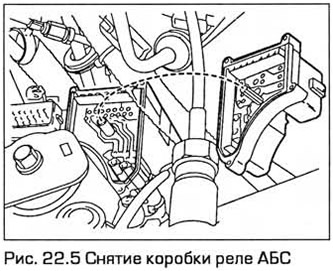

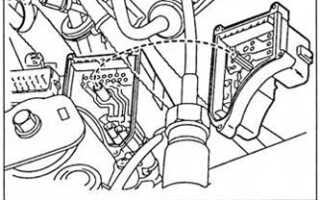

5. Выверните четыре винта со шлицевой головкой и снимите коробку репе с гидромодулятора (см. рис.22.5).

Установка

6. Установка — в порядке, обратном снятию. Не затягивайте крепежные винты коробки репе чрезмерным усилием , так как ее пластмассовый корпус хрупкий.
