Снятие и установка выключателя стоп-сигнала Ford Mondeo 1, 2

Шасси. Тормозная система.

Снятие

1. Отсоедините отрицательный провод аккумулятора.

2. Снимите нижнюю часть облицовки с лицевой панели (глава 11).

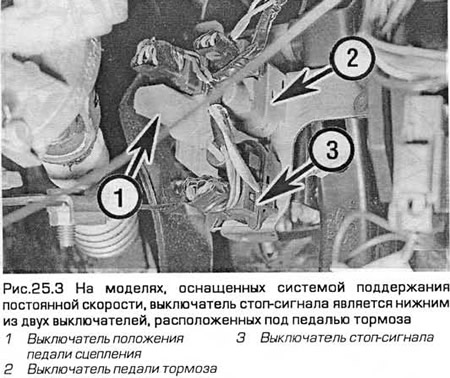

3. Разъедините электроразъем выключателя. На моделях, оснащенных системой поддержания постоянной скорости, выключатель стоп-сигнала является нижним из двух выключателей, расположенных под педалью тормоза (см. рис.25.3).

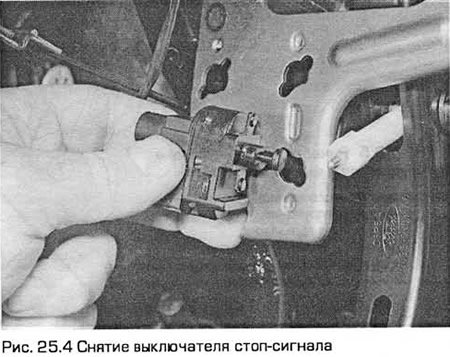

4. На моделях, не оснащенных системой поддержания постоянной скорости, поверните выключатель против часовой стрелки на четверть оборота и вытащите его из кронштейна педали (см. рис. 25.4). На моделях, оснащенных системой поддержания постоянной скорости, чтобы снять выключатель, поверните его по часовой стрелке.

Установка и регулировка

5. После снятия выключателя переустановите его, полностью вытаскивая плунжер.

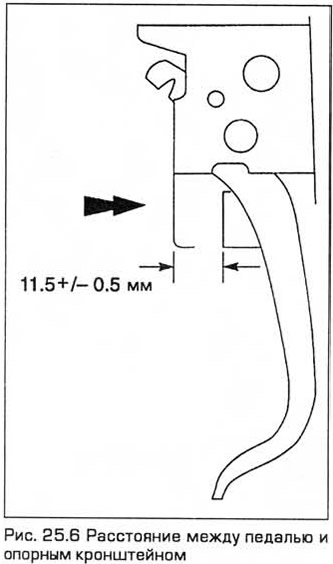

6. Нажимайте на педаль тормоза, пока расстояние между педалью и опорным кронштейном не станет таким, как показано на рис. 25.6.

7. Удерживая педаль в этом положении, установите датчик на опорный кронштейн.

8. После закрепления датчика на его месте отпустите педаль тормоза и плавно потяните за плунжер. При этом происходит автоматическая регулировка выключателя стоп-сигнала.

9. Соедините эпектроразъем проводки и присоедините аккумулятор. Проверьте работу датчика иустановите нижнюю часть облицовки на лицевую панель (глава 11).
