Заслонка горловины топливного бака и трос ее открытия Ford Mondeo 1, 2

Кузов. Интерьер.

Снятие

Заслонка горловины

1. Изнутри багажника удалите фиксаторы облицовки. Отогните вниз панель облицовки с правой стороны и просуньте внутрь багажника трос аварийного открытия.

2. Открепите от заслонки и ее стопора тягу привода и снимите тягу.

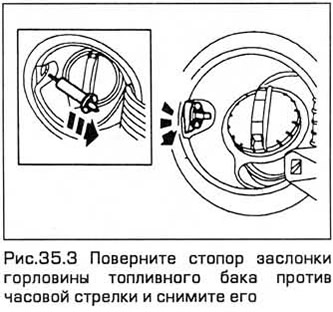

3. Вытащите упругий фиксатор замка, затем (снаружи автомобиля) поверните стопор против часовой стрелки и снимите его (см. рис.35.3).

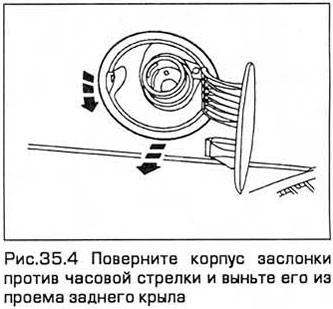

4. Снимите крышку горловины. Выверните стопорный винт горловины. Затем поверните корпус заслонки против часовой стрелки примерно на 30° и выньте его из проема заднего крыла (см. рис.35.4).

5. Если нужно, установочные пальцы петли заслонки можно удалить из корпуса. Будьте осторожны: заслонка и ее корпус пластмассовые.

Трос открытия заслонки

Примечание: Если трос открытия не открывает заслонку, то открыть ее можно с помощью аварийного троса открытия заслонки, расположенного в багажнике. Трос открытия может не работать не из-за поломки, а из-за его отсоединения от ручки, расположенной рядом с сиденьем водителя.

6. Изнутри багажника удалите фиксаторы облицовки. Отогните вниз панель облицовки с правой стороны.

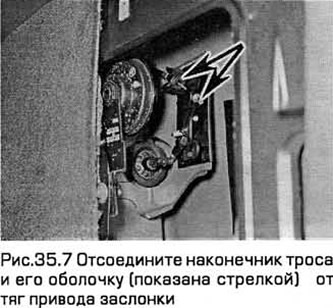

7. Отсоедините трос открытия от тяг привода заслонки (см. рис.35.7). Привяжите веревку к наконечнику троса.

8. В салоне, в зоне ручки троса, рядом с сиденьем водителя, открепите облицовку (параграф 29) и отогните коврик.

9. Отцепите наконечник троса от ручки и открепите оболочку троса от пола. Постепенно вытяните трос в салон. Затем отвяжите веревку от троса.

10. При установке нового троса протаскивайте его веревкой.

Установка

11. Установка — в порядке, обратном снятию.
