Кузов и покрытие. Люк крыши.
Общее оборудование: Подходящий вытяжной шнур длиной два метра минимум.
Снятие
1. Снимите обшивку потолка. За дополнительной информацией обратитесь к Разделу 501-05.

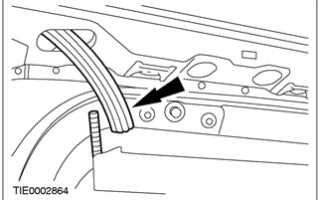

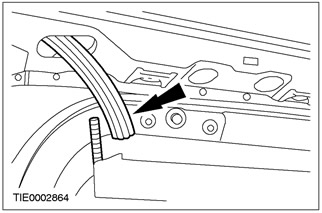

2. Отсоедините сливной шланг от сдвижного люка крыши.

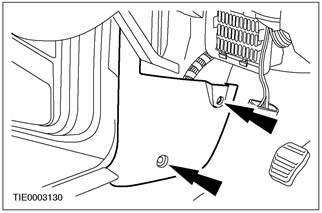

3. Отсоедините нижнюю панель отделки стойки «А» от стойки «А».

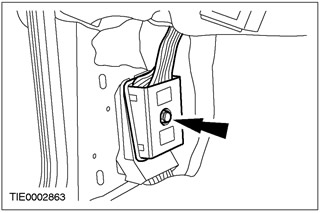

4. ПРИМЕЧАНИЕ: Левый сливной шланг.
Расстыкуйте электрический разъем вспомогательной коробки соединений. Выверните болт.

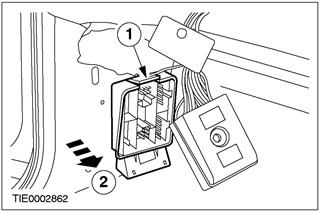

5. ПРИМЕЧАНИЕ: Левый сливной шланг.
Отсоедините вспомогательную коробку соединений от стойки «А».
- 1. Открепите зажим.
- 2. Отсоедините коробку соединений.

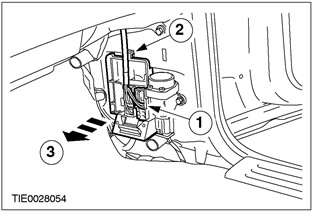

6. ПРИМЕЧАНИЕ: Правый сливной шланг.
Отсоедините вспомогательную коробку соединений от стойки «А».
- 1. Расстыкуйте электрический разъем.
- 2. Нажмите на зажим.
- 3. Отсоедините коробку соединений.
7. Закрепите подходящий отрезок вытяжного шнура на конце сливного шланга, примыкающем к сдвижному люку крыши, и закрепите свободный конец шнура на автомобиле.

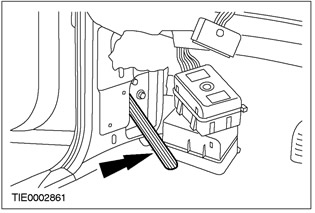

8. Снимите передний сливной шланг.
- Потяните сливной шланг вниз через стойку «А».
Установка
1. Для установки выполните процедуру снятия в обратной последовательности.
