Предохранители и реле Ford Escape 1, 2000 — 2006

Escape появился в 2000 году — как плод сотрудничества компаний Ford и Mazda. Это был не бэдж-инжиниринг, а именно совместная разработка. Двигателями и коробками передач делилась американская компания, а платформу от легковой модели 626 предоставила японская фирма. В данном материале мы подробно разберём схемы предохранителей Форд Эскейп первого поколения 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

Общий вид автомобиля.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В моторном отсеке

Месторасположение предохранителей в подкапотном пространстве автомобиля
Блок находится с левой стороны, рядом с АКБ, под пластиковой крышкой.

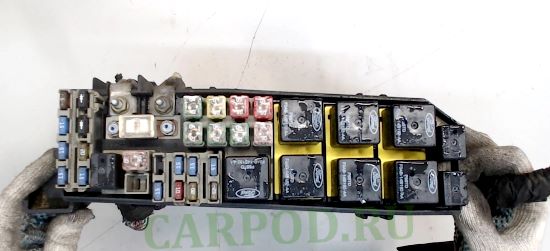

Общий вид.

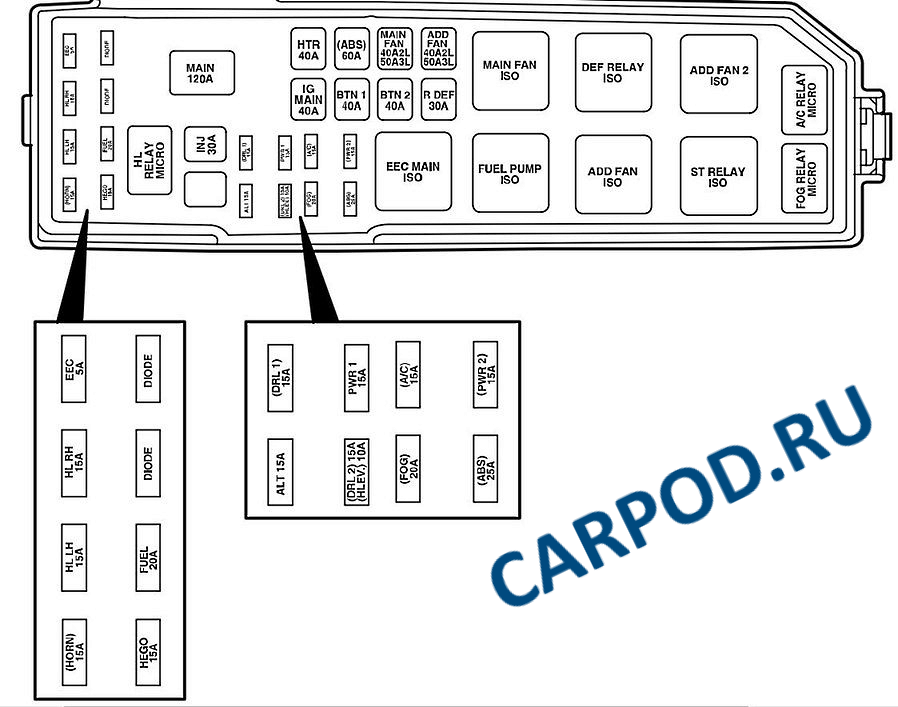

Схема предохранителей в моторном блоке

Код Описание Ток, А
Horn Звуковой сигнал 15
H/LLH Левая фара 15
H/L RH Правая фара 15
EEC Система управления двигателем 5
HEGO Система впрыска топлива 15
FUEL Топливный модуль (предохранитель бензонасоса) 20
DIODE — —
DIODE — —
H/L RELAY MICRO Фары —
— — —
INJ Система управления двигателем, датчик массового расхода воздуха, клапан сис­темы управления частотой вращения холостого хода 30
MAIN Главный предохранитель 120
ALT Генератор 15
(DRL) Система освещения в дневное время 15
(DRLZ) Блок управления освещением в дневное время 15
(HLEV) Корректор фар 10
PWR1 Розетка для подключения дополнитель­ных устройств 15
FOG Противотуманные фары ПТФ 20
A/C Муфта компрессора кондиционера 15
(ABS) Антиблокировочная система тормозов АБС 25
PWR2 Розетка для подключения дополнитель­ных устройств 15
IG MAIN Цепь стартера 40
HTR Электродвигатель вентилятора, реле электродвигателя вентилятора 40
BTN 1 Магнитола, предохранитель прикуривателя, комбинация приборов, электропривод зеркал 40
(ABS) Электродвигатель насоса системы ABS 60
BTN 2 Магнитола, комбинация приборов, «круиз-контроль», электропривод регули­ровки сидений, звуковой сигнал 40
MAIN FAN Основной вентилятор 40YF
50AJ
RDEF Обогрев стекла задней двери 30
ADD FAN Дополнительный вентилятор 40YF
50AJ
EEC
MAIN ISO
Реле системы управления двигателем —
FUEL
PUMP
ISO
Реле бензонасоса
MAIN
FAN ISO
Реле низкой частоты вращения вентиля­тора (двигатель YF)
Реле №1 высокой частоты вращения вентилятора (двигатель AJ)
ADD
FAN ISO
Реле высокой частоты вращения венти­лятора (двигатель YF)
Реле низкой частоты вращения вентиля­тора (двигатель AJ)
DEF
RELAY ISO
Реле отопителя стекла задней двери —
ST
RELAY ISO
Реле стартера —
ADD
FAN 2 ISO
Реле №2 высокой частоты вращения вентилятора (двигатель AJ)
Реле средней частоты вращения венти­лятора (двигатель YF)
FOG
RELAY MICRO
Реле противотуманных фар —
A/C
RELAY MICRO
Реле муфты компрессора кондиционера —
Развернутая схема моторного блока
Модели с двигателем YF.

Модели с двигателем AJ.

№ Расшифровка
11 Генератор
12 Электродвигатель корректора левой фары, электродвигатель корректора правой фары
13 Реле противотуманных фар
14 Блок управления системы АБС
16 Разъем для подключения до­полнительного оборудования…
17 Реле кондиционера
18 Задний разъём для подключения дополнительного оборудования
19 Реле стартера
20 Реле системы защиты от за­щемления стеклом
21 Монтажный блок в салоне
22 Реле обогревателя стекла зад­ней двери
23 Реле вентилятора отопителя
24 Блок-управления системы ABS
1 Звуковой Сигнал
2 Левая фара
3 Правая, фара
4 Блок управления двигателем и АКПП
5 Клапан системы улавливания паров топлива, кислородный датчик
6 Реле топливного насоса
10 Главное реле

В салоне

Место размещения блока предохранителей в салоне автомобиля
Расположен с водительской стороны под приборной панелью (нижняя часть торпеды). Он закрыт пластиковой крышкой. Для доступа к нему необходимо отверткой поддеть выемку в крышке.

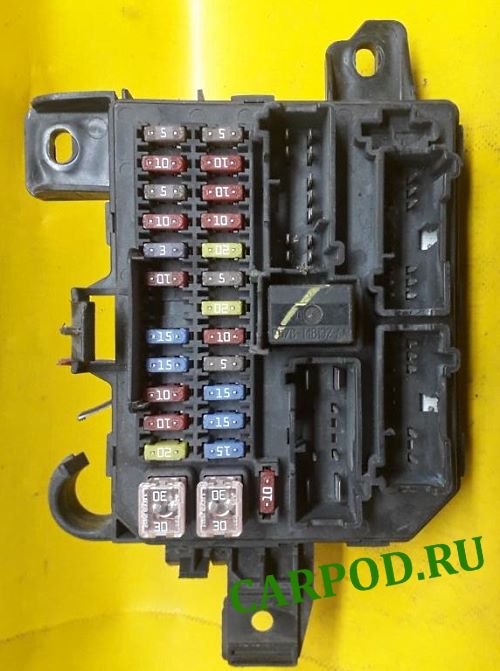

Общий вид.

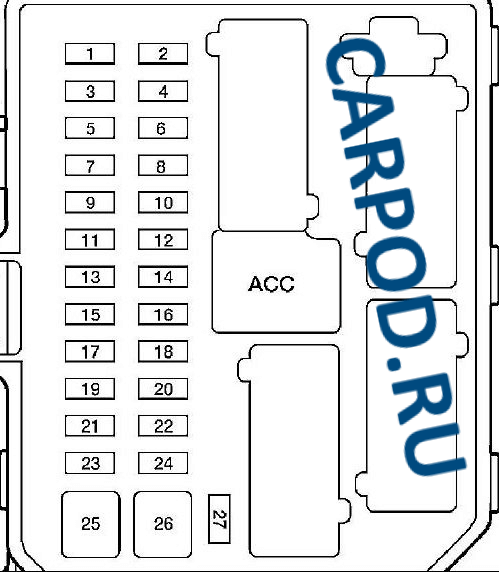

Схема предохранителей салонного блока Форд Эскейп

№ Расшифровка Ток, А
1 Электропневмоклапан аккумулятора паров топлива 5
2 Реле вентилятора, обогрев заднего стекла 5
3 Электродвигатель очистителя стекла задней двери, электродвигатель омывателя стекла задней двери 10
4 Блок управления системы RBC 10
5 Блок управления ABS, блок управления SRS 5
6 Аварийная сигнализация, фонари заднего хода 10
7 Усилитель сигнала транспондера, блок управления SRS 10
8 Комбинация приборов, реле блокировки селектора 10
9 Реле блока управления двигателем и АКПП, реле вентилятора, реле кондиционера 3
10 Электродвигатель стеклоочистителя лобового стекла, электродвигатель очистителя лобового стекла, реле прерывистого режима работы стеклоочистителя 20
11 Реле стартера, электромагнитный клапан блокировки ключа в замке зажигания 10
12 Радио, часы 5
13 — —
14 Прикуриватель 20
15 Габаритные огни, лампы местной подсветки 15
16 Комбинация приборов, электропривод зеркал, блок управления электрооборудованием 10
17 Электропривод люка 15
18 Подсветка комбинации приборов и выключателей 5
19 Сабвуфер 10
20 Указатели поворота, индикаторы указателей поворо­та, аварийная сигнализация 15
21 Габаритные огни прицепа 10
22 — —
23 Звуковой сигнал 15
24 Стоп-сигналы, блок управления ABS, блок управле­ния двигателем и АКПП, электромагнитные клапаны переключения передач АКПП 15
25 Электропривод стеклоподъемников 30
26 Центральный замок, блок управления электрообору­дованием, электропривод регулировки сидений 30
27 Магнитола, комбинация приборов, освещения салона 10
АСС Реле для установки дополнительного оборудования
За прикуриватель отвечает предохранитель № 14 на 20 Ампер.
Модули реле с обратной стороны блока
