Ford Tourneo Connect представляет собой подобный Renault Kangoo пример скрещения легкового универсала и микроавтобуса. Предусмотрены несколько вариантов исполнения: SWB со стандартной базой или LWB c удлиненной базой, высокой крышей и повышенной грузоподъемностью. В данном материале мы подробно разберём схемы предохранителей Форд Турнео Коннект 1-го поколения 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска с бензиновыми и дизельными двигателями.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

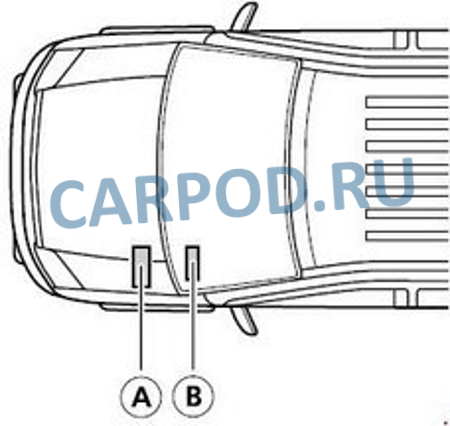

Местонахождение монтажный блоков
А — Монтажный блок моторного отсека;
В — Салонный блок

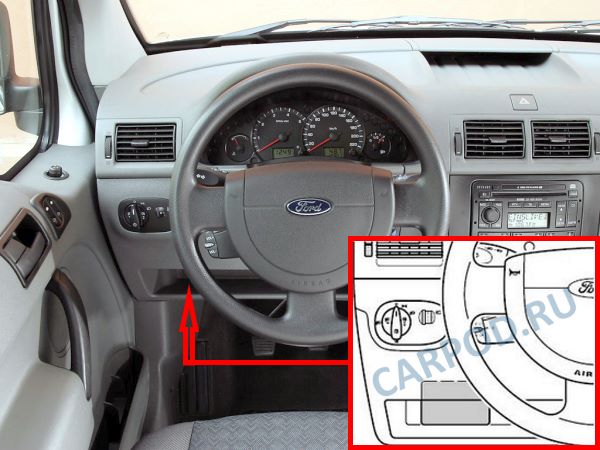

В салоне
Находиться с водительской стороны в левой части панели приборов, снизу от рулевого колеса.

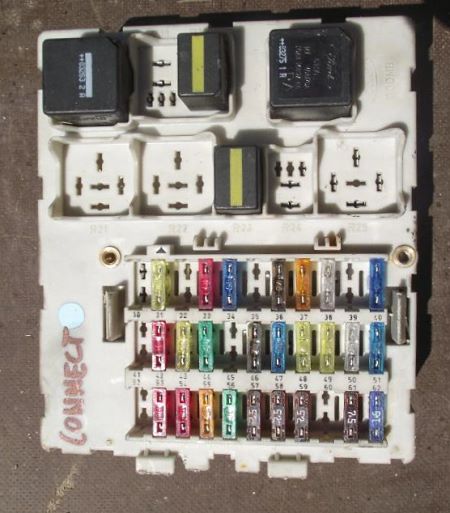

Общий вид блока.
| Схема предохранителей салонного блока | ||
|---|---|---|
|
|
||
| № | Описание | Ток, А |
| F30 | Выключатель фар | 10 |
| F31 | Аудиосистема | 15 |
| F32 | — | |
| F33 | Реле контроля силы тока аккумуляторной батареи, реле ламп освещения салона | 7,5 |
| F34 | Реле 1 основных цепей зажигания, блок управления дополнительным обогревателем | 7,5 |
| F35 | — | |
| F36 | Электронный блок управления SRS | 7,5 |
| F37 | Выключатель фар, выключатель указателей поворота | 7,5 |
| F38 | Электронный блок управления SRS | 7,5 |
| F39 | — | |
| F40 | Комбинация приборов, аудиосистема | 7,5 |
| F41 | — | |
| F42 | Выключатель стоп-сигналов | 15 |
| F43 | Реле очистителя заднего стекла, электродвигатель очистителя лобового стекла | 20 |
| F44 | Предохранитель прикуривателя Турнео Коннект | 15 |
| F45 | — | |
| F46 | Разъем электрооборудования прицепа | 15 |
| F47 | Переключатель выбора зеркала заднего вида | 5 |
| F48 | Комбинация приборов, противоугонная система, блок управления противоугонной системы, блок управления системы парковки, реле аварийной сигнализации/реле указателей поворота | 7,5 |
| F49 | Обогреватель заднего стекла | 25 |
| F50 | Электропривод зеркала заднего вида на двери (со стороны пассажира), электропривод зеркала заднего видана двери (со стороны водителя) | 7,5 |
| F51 | — | |
| F52 | — | |
| F53 | Фонарь(и) заднего хода, обогреватели форсунок омывателя лобового стекла | 10 |
| F54 | — | |
| F55 | — | |
| F56 | Реле электродвигателя очистителя лобового стекла, реле очистителя заднего стекла, электродвигатель очистителя лобового стекла, переключатель режимов работы очистителя лобового стекла | 20 |
| F57 | Фара(правая), переключатель выбора топливного насоса, разъёме электрооборудования прицепа | 7,5 |
| Задний комбинированный фонарь(правый) | 7,5 | |
| F58 | Фара(левая)/задний комбинированный фонарь (левый) | 7,5 |
| F59 | Блок управления дополнительным отопителем | 7,5 |
| F60 | — | |
| F61 | Блок управления центральным замком/противоугонной системы, реле аварийной сигнализации/реле указателей поворота | 15 |
| F62 | Левая лампа подсветки номерного знака, правая лампа подсветки номерного знака | 7,5 |
| F63 | Блок управления противоугонной системой/центральным замком | 20 |
| № | Назначение реле | |
| 1 | стартер | |
| 2 | очиститель заднего стекла | |
| 3 | лампы освещения салона | |
| 4 | электродвигатель очистителя лобового стекла | |
| 5 | — | |
| 6 | — | |
| 7 | контроль силы тока аккумуляторной батареи | |
| 8 | Реле 1 основных цепей зажигания | |
| 9 | обогрев заднего стекла | |

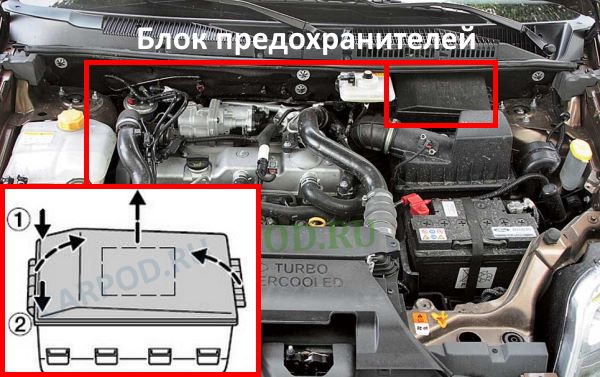

В моторном отсеке
Монтажный блок находиться в задней части подкапотного пространства. Он закрыт пластиковой крышкой.

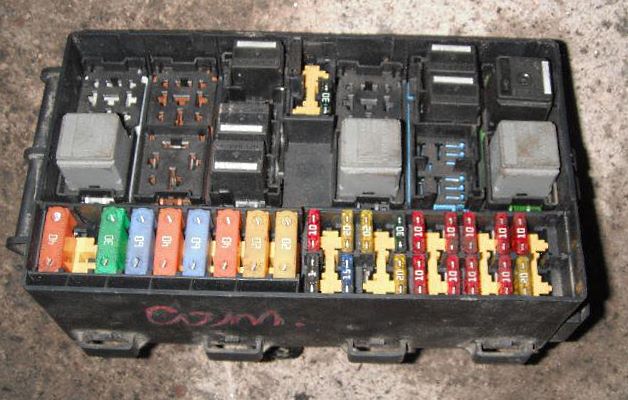

Фото — пример.

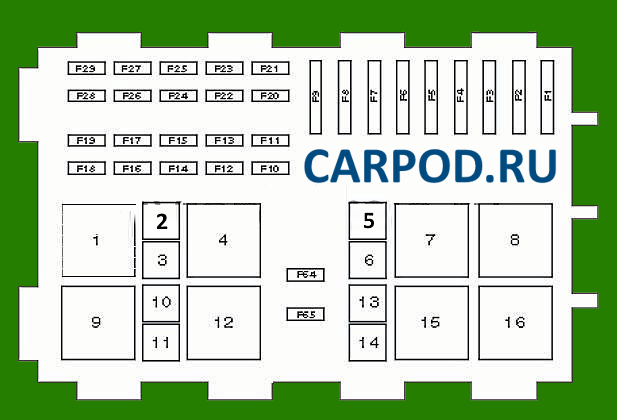

| Схема моторного блока предохранителей Ford Tourneo Connect | ||
|---|---|---|
|
|
||
| № | Расшифровка | Ток, А |
| F1 | Блок предохранителей/реле в салоне | 40 |
| F2 | Резистор электродвигателя вентилятора системы охлаждения | 30 |
| F3 | Блок предохранителей/реле в салоне | 30 |
| F4 | Реле обогрева лобового стекла | 60 |
| F5 | Реле электродвигателя вентилятора системы охлаждения | 50/40 |
| F6 | Реле свечей накаливания | 60 |
| F7 | Блок предохранителей/реле приборной панели | 40 |
| F8 | Реле стартера | 20 |
| F9 | Реле системы управления двигателем | 20 |
| F10 | Генератор, диагностический разъем (DLC) | 10 |
| F11 | Дополнительный отопитель | 20 |
| F12 | Топливный модуль — предохранитель бензонасоса | 15 |
| F13 | Электронный блок управления ABS / АБС | 30 |
| F14 | — | |
| F15 | Реле дальнего света фар | 10 |
| F16 | Реле ближнего света фар | 10 |
| F17 | 10 | |
| F18 | Реле свечей накаливания (Дизель) | 40 |
| F19 | Выключатель фар | 10 |
| F20 | Комбинация приборов, блок управления комбинацией приборов | 10 |
| F21 | Реле звукового сигнала / Гудок | 15 |
| F22 | Реле системы освещения в дневное время, реле ближнего светофор | 20 |
| F23 | Электронный блок управления SRS | 20 |
| F24 | — | |
| F25 | Реле дальнего света фар, комбинация приборов | 10 |
| F26 | Реле полностью открытого положения дроссельной заслонки | 10 |
| F27 | Датчик наличия воды в топливном фильтре | 10 |
| F28 | Выключатель фар | 20 |
| F29 | Подогрев сидений | 15 |
| F64 | Электродвигатель вентилятора кондиционера/отопителя | 30 |
| F65 | — | |
| № | Назначение реле | |
| 1 | 1 электродвигатель вентилятора системы охлаждения | |
| 2 | Реле полностью открытого положения дроссельной заслонки | |
| 3 | система освещения в дневное время | |
| 4 | свечи накаливания | |
| 5 | Реле дальнего света фар | |
| 6 | Реле ближнего света фар | |
| 7 | обогрев лобового стекла | |
| 8 | Реле 1 основных цепей зажигания | |
| 9 | 2 электродвигатель вентилятора системы охлаждения | |
| 10 | 1 нагреватель охлаждающей жидкости | |
| 11 | Реле гудка | |
| 12 | 2 нагреватель охлаждающей жидкости | |
| 13 | Реле бензонасоса | |
| 14 | система управления двигателем | |
| 15 | — | |
| 16 | Реле 2 основных цепей зажигания | |
