Предохранители и реле Ford C-MAX 2, 2010 — 2017

Ford C-MAX второго поколения был представлен на Франкфуртском автосалоне 15 сентября 2009 года. За основу взята внешность концепта iosis MAX, которая являет собой следующий виток «кинетического» дизайна. Автомобиль был первым из модельной линейки компании, построенным на новой глобальной платформе сегмента C, с оптимизированной конструкцией задней подвески «Control Blade» и полуизолированным передним подрамником. В данном материале мы подробно разберём схемы предохранителей Форд С-Макс (Mk2 — кузов C344) второго поколения: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска.

Общий вид автомобиля.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В моторном отсеке

Место расположение основного блока предохранителей в подкапотном пространстве автомобиля.
В правой части подкапотного пространства находятся два блока: основной и силовой. Оба закрыты пластиковыми крышками.

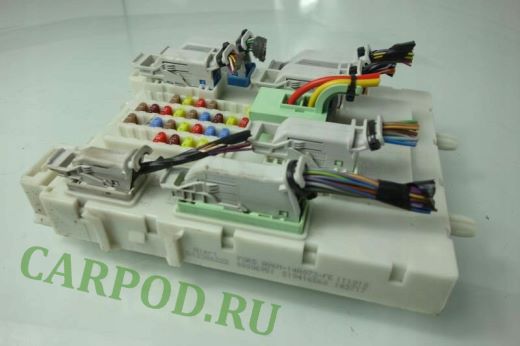

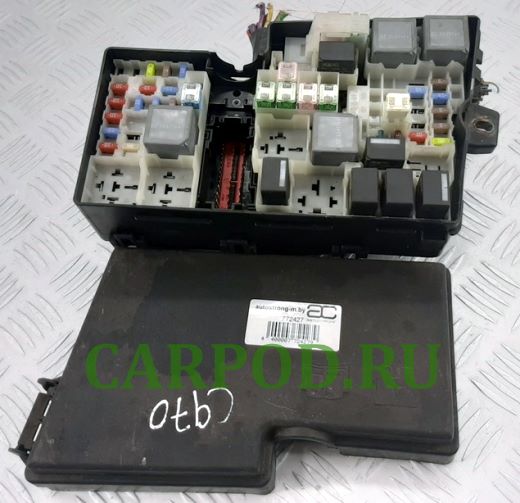

Фото — пример исполнения основного блока.

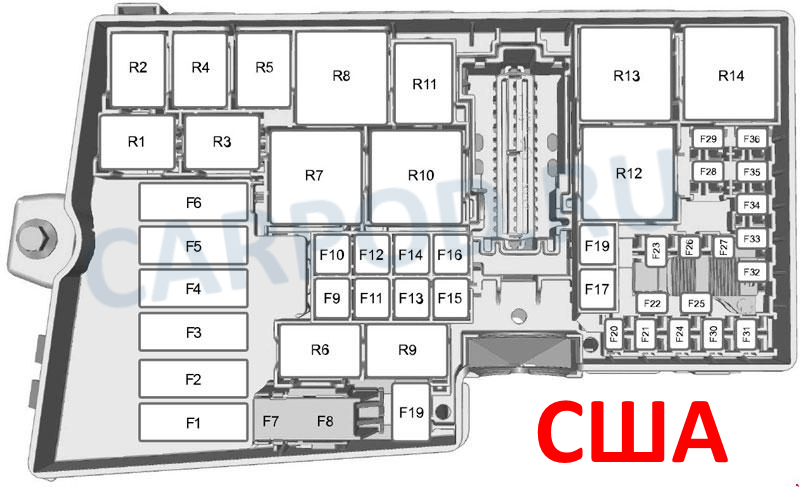

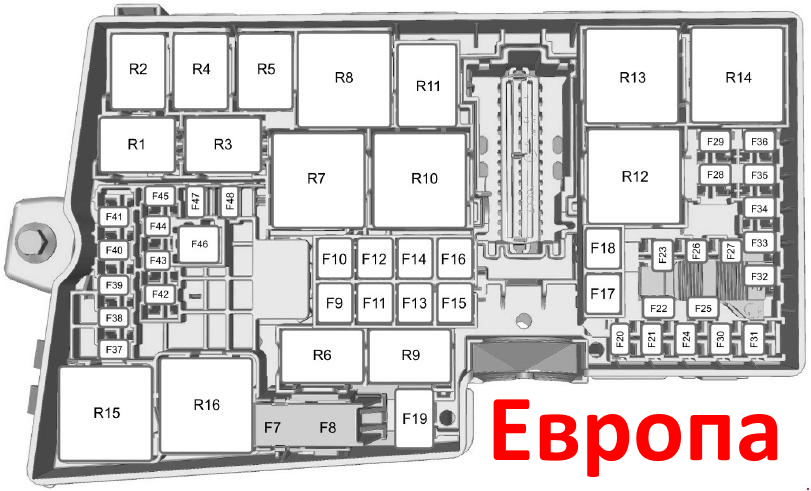

Схема основного моторного блока предохранителей

Описание Ток, А
1 Hybrid, Energi: Модуль вентилятора системы охлаждения 50
2 Hybrid, Energi: Электрический насос системы охлаждения 50
3 Hybrid, Energi: Блок кузовной электроники 1 50
4 Hybrid, Energi: Блок кузовной электроники 2 50
5 Hybrid, Energi: —
6 Hybrid, Energi: —
7 Насос ABS 40
8 Клапан ABS 30
9 Европа: Омыватель фар 20
Hybrid, Energi: Вакуумный насос 40
10 Отопитель 40
11 2010-2015 (EU): Модуль качества напряжения 30
2015-2017 (EU): Система старт-стоп
Hybrid, Energi: Блок управления двигателем
12 Блок управления двигателем (кроме Hybrid, Energi) 30
13 Европа: Реле стартера 30
Hybrid, Energi: Реле блока управления двигателем 25
14 Европа: Обогреватель ветрового стекла (правая сторона) 40
Hybrid, Energi: Задний стеклоочиститель 20
15 1.0L EcoBoost: Вентилятор интеркулера 25
2015-2017 (EU): Реле вентилятора системы охлаждения 40
Hybrid, Energi: Блок кузовной электроники (KL30) 30
16 Европа: Обогреватель ветрового стекла (левая сторона) 40
Hybrid, Energi: Блок кузовной электроники (15) 20
17 Европа: Вспомогательный отопитель 20
Energi: Масляный насос коробки передач
18 Стеклоочиститель 20
19 ABS, ESP 5
20 Звуковой сигнал 15
21 Выключатель ламп стоп-сигнала 5
22 Европа: Система мониторинга аккумуляторной батареи 15
Hybrid, Energi: Система мониторинга вакуумного насоса 5
23 Европа: Катушки реле, переключатель освещения 5
Hybrid, Energi: Блок управления двигателем (15), блок управления коробкой передач (15), масляный насос коробки передач (15) 5
24 Европа: Задняя розетка 20
Hybrid, Energi: Катушки реле, переключатель освещения 5
25 2010-2015 (EU): Зеркала с электроприводом 10
Hybrid, Energi: Вентилятор системы охлаждения
26 2010-2015 (EU): Блок управления двигателем 15
2015-2017 (EU): Блок управления коробкой передач (powerShift)
2015-2017 (EU): Блок управления коробкой передач 25
Hybrid, Energi: Усилитель рулевого управления 5
27 Европа: Муфта компрессора кондиционера 15
Hybrid, Energi: Датчик массового расхода воздуха 5
28 2015-2017 (EU): Камера заднего вида, система предупреждения о возможном столкновении 7,5
Hybrid, Energi: Блок управления двигателем 15
29 2010-2015 (EU): Обогрев заднего стекла 25
Hybrid, Energi: Система кондиционирования и отопления 10
30 Hybrid, Energi: Блок управления двигателем 5
Европа: Блок управления двигателем, блок управления коробкой передач 10
31 Energi: Подсветка разъема зарядки 5
32 2010-2015 (EU): Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка), модуль вспомогательного водяного насоса (1.0L EcoBoost) 10
2015-2017 (EU): Блок управления двигателем, реле вентилятора системы охлаждения
Hybrid, Energi: Электрооборудование автомобиля 2 20
33 2010-2015 (EU): Катушки зажигания 10
2015-2017 (EU): 1.5L, 1.6L, 2.0L: Блок управления двигателем, катушки зажигания 15
2015-2017 (EU): 1.0L EcoBoost: Блок управления двигателем, катушки зажигания 20
Hybrid, Energi: Электрооборудование автомобиля 4 15
34 Инжектор 10
35 2010-2015 (EU): Бензин: Катушка реле промежуточного охладителя 5
2010-2015 (EU): Дизель: Подогрев топливного фильтра 15
2015-2017 (EU): 1.5L, 1.6L, 2.0L: Датчик наличия воды в топливе (1.5L, 2.0L), блок управления двигателем, катушки зажигания 10
2015-2017 (EU): 1.0L EcoBoost: Блок управления двигателем, катушки зажигания 15
Hybrid, Energi: Электрооборудование автомобиля 3 10
36 2010-2015 (EU): Блок управления двигателем 10
2015-2017 (EU): Активные жалюзи радиатора 5
Hybrid, Energi: Электрооборудование автомобиля 1 20
Европа:  ↓
37 Не используется
38 Блок управления двигателем, блок управления коробкой передач (2010-2015) 15
39 Модуль управления фарами 5
40 Усилитель рулевого управления 5
41 Блок кузовной электроники 20
42 2010-2015: Задний стеклоочиститель 15
43 Корректор света фар, адаптивное освещение (2015-2017) 15
44 2015-2017 (EU): Адаптивный круиз-контроль 5
45 Обогрев жиклеров стеклоомывателя 10
46 2010-2015 (EU): Передние стеклоподъемники 25
2015-2017 (EU): Вентилятор системы охлаждения
47 2010-2015 (EU): Обогрев зеркал 7,5
48 Испаритель фильтра продуктов сгорания дизельного топлива 15
Назначение модулей реле
R1 Европа: Вентилятор промежуточного охладителя
R2 Звуковой сигнал
R3 Европа: Испаритель фильтра продуктов сгорания дизельного топлива
Гибридная установка
R4 Стеклоочиститель
R5 Омыватель фар
R6 Стеклоочиститель (высокая/низкая скорость)
R7 Европа: Обогрев лобового стекла
Hybrid, Energi: Вакуумный насос
R8 Европа: Вентилятор системы охлаждения
Hybrid, Energi: Зажигания
R9  —
R10 Европа: Вентилятор системы охлаждения
Hybrid, Energi: Датчик вакуумного насоса
R11 Европа: Муфта компрессора кондиционера
R12 Вентилятор системы охлаждения
R13 Отопитель
R14 Блок управления двигателем
R15 Европа: Стартер
R16 Европа: Зажигание
Схема силового блока предохранителей в моторном отсеке

Расшифровка Ток, А
1 Блок управления усилителем рулевого управления 80
2 Стартер 150
3   100
4 Многофункциональный блок управления 50
5 Дополнительный отопитель 80
6 Блок предохранителей/реле в багажном отделении 70
7   60
8 Блок управления электродвигателем вентилятора системы охлаждения 50
9 Многофункциональный блок управления 50
10 Блок управления свечами накаливания 60

В салоне

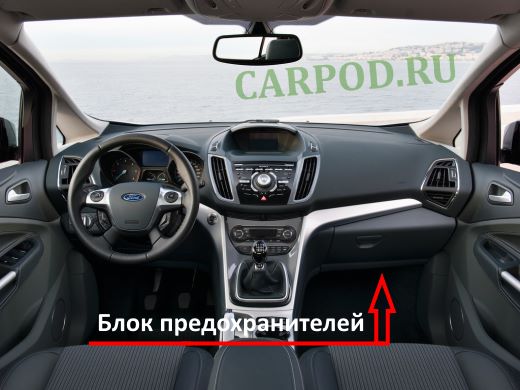

Место размещения салонного блока предохранителей.
Расположен под бардачком за обшивкой салона.

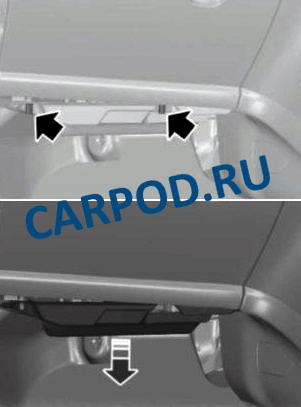

Для доступа нужно открутить два винта.

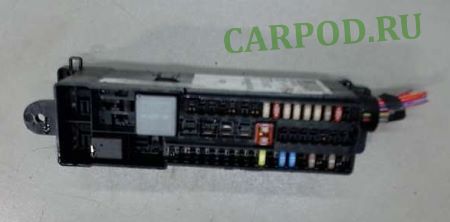

Общий вид.

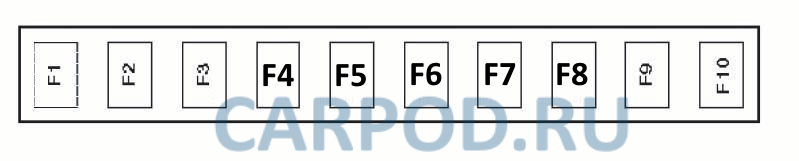

Схема предохранителей салонного блока

Описание Ток, А
56 Топливный модуль (Предохранитель бензонасоса) 20
57 Нет
58 Нет
59 Приемопередатчик пассивной противоугонной системы 5
60 Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления 10
61 Прикуриватель Форд С Макс, задняя розетка 20
62 Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением 5
63 Система круиз-контроля 10
64 используется
65 Отпирание защелки двери багажного отделения с электроприводом 10
66 Блокировка двери водителя, двойная блокировка, блокировка замка лючка бензобака (2015-2018) 20
67 Информационно-развлекательный дисплей, модуль SYNC module, модуль GPS, телефон (Energi) 7,5
68 Электрический блокиратор рулевой колонки 15
69 Комбинация приборов 5
70 Центральный замок 20
71 Система кондиционирования воздуха, блок управления отопителем (механический кондиционер (Hybrid, Energi)) 7,5/10
72 Модуль рулевого колеса 7,5
73 Противоугонная система, диагностический разъем, батарея автономного звукового устройства 5
74 Дальний свет 15
75 Передний противотуманный свет 15
76 Лампы заднего хода 10
77 Омыватель лобового стекла, омыватель заднего стекла 20
78 Замок зажигания, кнопка запуска, система доступа без ключа 5
79 Выключатель аварийной сигнализации, радио, навигация, модуль голосового управления, DVD плеер, CD чейнджер, переключатель блокировки замков двери 15
80 Люк 20
81 Датчик контроля салона, радиочастотный радиоприемник, солнцезащитные шторки 5
82 Насос омывателя стекла 20
83 Центральный замок 20
84 Разблокировка двери водителя, двойная блокировка, отпирание замка лючка бензобака (2015-2017) 20
85 Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), реле заднего стеклоочистителя, вспомогательный отопитель, адаптивный круиз-контроль 7,5
86 Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира 10
87 Подогрев руля 15
88 Модуль качества напряжения 20
89 Нет

В багажном отсеке

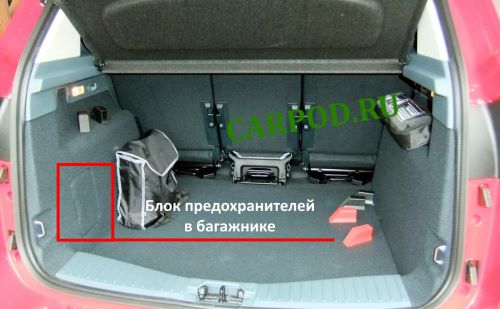

Месторасположение блока предохранителей в багажном отсеке автомобиля.

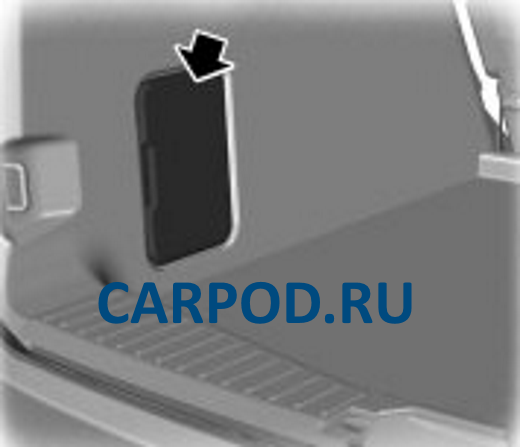

Находится за пластиковой крышкой с левой стороны.


Для доступа нужно открыть крышку.


Фото — пример.

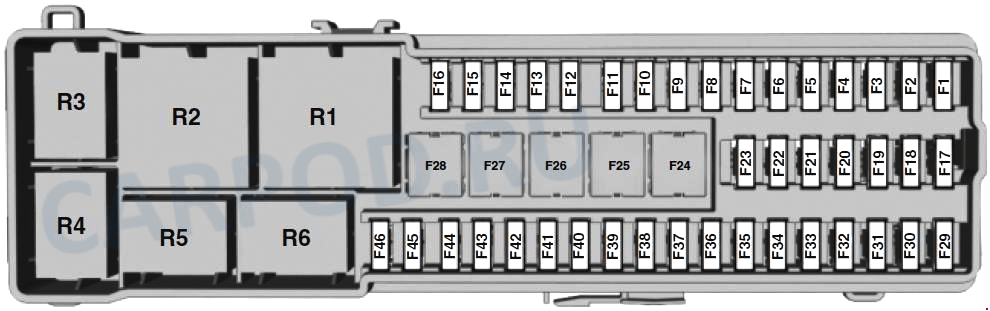

Схема предохранителей багажного блока Ford C-MAX

Расшифровка Ток, А
1 Открытие двери багажника без рук 5
2 Система бесключевого доступа 10
3 Ручки дверей в автомобилях с системой бесключевого входа 5
4 Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) 25
5 Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) 25
6 Модуль двери (задняя левая) (стеклоподъемник) 25
7 Модуль двери (задняя правая) (стеклоподъемник) 25
8 Противоугонная система 10
Hybrid, Energi: Сиденье пассажира с электроприводом 25
9 Сиденье водителя с электроприводом 25
10 2015-2017 (EU): Стеклоподъемники 25
Hybrid, Energi: Обогрев заднего стекла
11 2015-2017: Реле зажигания 5
12 2010-2015 (EU): Кондиционер 10
Hybrid, Energi: Блок управления батареей 15
13 2010-2015 (EU): Комбинация приборов 5
14 Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки) 7,5
Energi: Система зарядки 10
15 2010-2015 (EU): Аудиосистема 15
16 Нет
17 Блок управления батареей 10
18 Блок управления батареей — вентилятор 15
19 Energi: Вентилятор зарядки 15
20 Не используется
21 Hybrid, Energi: 2013: Smart разъем 10
Hybrid, Energi: 2014-2017: Smart разъем 15
22 Hybrid, Energi: Активное подавление шума 10
23 Нет
24 DC/AC конвертер 30
25 Дверь багажного отсека с электроприводом 25
26 Европа: Модуль прицепа 40
Energi: AC/DC зарядка
27 2015-2017 (EU): Обогрев заднего стекла 30
Hybrid, Energi: Розетка в багажном отсеке 20
28 Нет
29 Система мониторинга слепых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида (без модуля запуска/остановки двигателя), зажигание (с системой запуска/остановки двигателя)  5
30 Модуль помощи при парковке 5
31 Hybrid, Energi: Камера заднего вида 5
32 DC/AC конвертер 5
33 2015-2017 (EU): Реле заднего стеклоочистителя 15
34 Европа: Подогрев водительского сиденья 15
Hybrid, Energi: Подогрев водительского сиденья 20
35 Европа: Подогрев пассажирского сиденья 15
Hybrid, Energi: Подогрев пассажирского сиденья 20
36 Не используется
37 Солнцезащитная панель люка крыши 20
38 Нет
39 Нет
40 Нет
41 Нет
42 Нет
43 Нет
44 2015-2017 (EU): Зеркала с электроприводом 10
45 2015-2017 (EU): Обогрев зеркал 7,5
Hybrid, Energi: Датчик влажности 5
46 2010-2015 (EU): Система мониторинга слепых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя) 5
Hybrid, Energi: Топливная система 10
Назначение модулей реле
R1 Европа: Замок зажигания
Hybrid, Energi: Клемма 15
R2 Обогрев заднего стекла
R3 Европа: Задний стеклоочиститель
Energi: Топливный лючок
R4  —
R5 Европа: Сирена противоугонной системы
R6 Вспомогательное реле
Hybrid, Energi: Задний стеклоочиститель

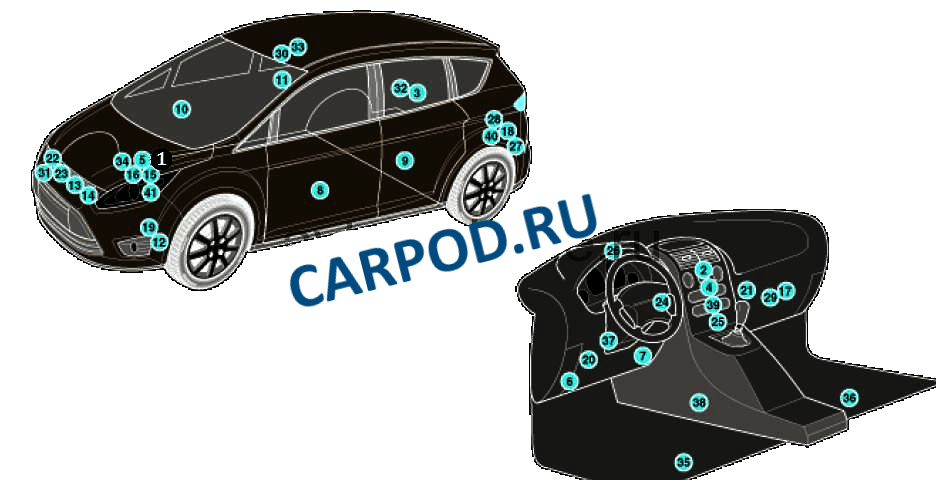

Общая схема расположения электронных компонентов

Модуль
1 Электронный модуль управления ABS
2 Электронным модуль управления кондиционером
3 Звуковой сигнал противоугонной системы -в правой части багажного отделения
4 Блок управления интерфейсом аудиосистемы
5 Аккумулятор
6 Диагностический разъем (DLC)
7 Модуль управления конвертером DC/DC
8 Модуль управления электрооборудованием двери водителя
9 Модуль управления электрооборудованием левой задней двери
10 Модуль управления электрооборудованием двери пассажира
11 Модуль управления электрооборудованием правой задней двери
12 Электронный блок управления двигателем (ECM)-за накладкой колесной арки левого колеса
13 Модуль управления электродвигателем вентилятора системы охлаждения
14 Модуль управления заслонкой радиатора системы охлаждения
15 Основной блок предохранителей/реле, моторный отсек 1
16 Силовой блок предохранителей, моторный отсек 2
17 Блок предохранителей/реле приборная панель
18 Блок предохранителей/реле, багажное отделение — в левой части багажного отделения
19 Модуль управления свечами накаливания-за накладкой колесной арки левого колеса
20 Модуль управления фарами
21 Резистор электродвигателя вентилятора отопителя-рядом с электродвигателем вентилятора
22 Звуковой сигнал 1
23 Звуковой сигнал 2
24 Модуль управления замком зажигания
25 Модуль управления интерфейсом комбинации приборов
26 Модуль управления комбинацией приборов
27 Блок управления системы дистанционного управления центральным замком и запуска двигателя- в левой части багажного отделения
28 Блок управления системой слежения за разметкой- багажное отделение
29 Многофункциональный блок управления — в блоке предохранителей/реле под приборной панелью -функции: Противоугонная система, центральный замок, противотуманные фары, топливный насос, фары, указатели поворота/аварийная сигнализация, лампы освещения салона, очиститель/омыватель заднего стекла, фонари заднего хода, очиститель/омыватель лобового стекла
30 Блок управления навигационной системой-потолочная консоль
31 Датчик температуры окружающего воздуха
32 Блок управления системой парковки- в правой части багажного отделения
33 Модуль определения столкновения с пешеходом- потолочная консоль
34 Модуль управления усилителем рулевого управления -на рулевой рейке
35 Модуль управления подогревом сиденья водителя- под сиденьем водителя
36 Модуль управления подогревом сиденья пассажира-под сиденьем пассажира
37 Модуль управления электрооборудованием рулевого колеса
38 Электронный модуль управления SRS
39 Модуль управления телефоном
40 Модуль управления электрооборудованием прицепа- в левой части багажного отделения
41 Электронный блок управления трансмиссией (TCM) — на трансмиссии
Ссылка на основную публикацию
