Производство компактвэна C-MAX началось в 2003 году. Он создан на основе платформы Ford C1, на которой также построены Focus Mk II и семейство компактных MPV Premacy / Mazda5. В данном материале мы подробно разберём схемы предохранителей Форд С-Макс (Mk1) первого поколения дорестайлинг 2003, 2004, 2005, 2006, 2007 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

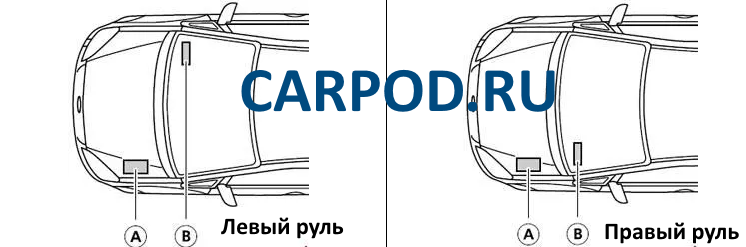

Общее расположение блоков: A — подкапотный блок; B — салонный блок.
В моторном отсеке

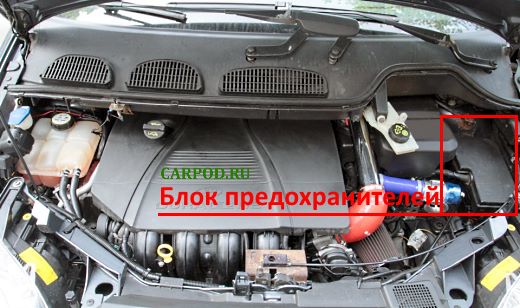

Монтажный блок находится с левой стороны моторного отсека, под пластиковой крышкой.
Общий вид.

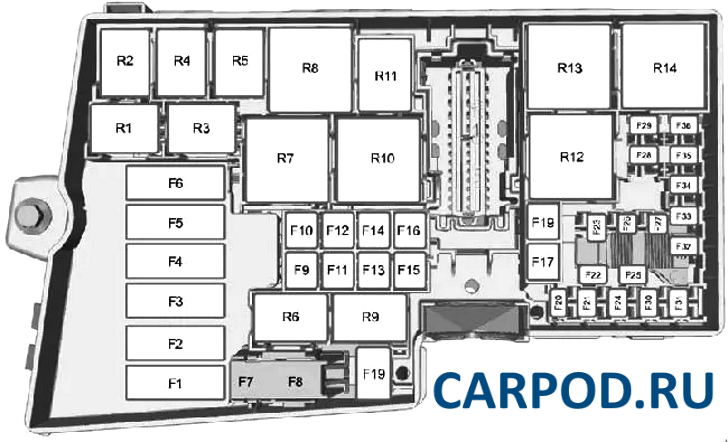

| Схема моторного блока предохранителей Форд С Макс | ||
|---|---|---|
|
|
||
| № | Описание | Ток, А |
| 1 | Вентилятор системы охлаждения | 60 |
| 2 | Усилитель руля | 80 |
| 3 | Салонный блок предохранитель | 60 |
| 4 | 60 | |
| 5 | Вспомогательный отопитель | 80 |
| 6 | Дизель: Свечи подогрева | 60 |
| 7 | Система АБС, насос системы динамической стабилизации | 30 |
| 8 | Система АБС, клапаны системы динамической стабилизации | 20 |
| 9 | Блок управления двигателем | 20 |
| 10 | Вентилятор системы климат-контроля | 30 |
| 11 | Замок зажигания | 20 |
| 12 | Реле зажигания 15l | 40 |
| 13 | Стартер | 20 |
| 14 | Обогрев лобового, правая сторона | 40 |
| 15 | Реле вентилятора системы охлаждения (Sigma — только варианты без A/C) | 30 |
| 16 | Обогрев лобового стекла, левая сторона | 40 |
| 17 | Электронный парковочный тормоз | 30 |
| 18 | Инвертор | 30 |
| 19 | Модуль АБС | 10 |
| 20 | Звуковой сигнал / Гудок | 15 |
| 21 | Дизель: Вспомогательный отопитель | 20 |
| 22 | Модуль усилителя руля | 10 |
| 23 | Омыватель фар | 30 |
| 24 | Дизель: Вспомогательный отопитель | 15 |
| 25 | Реле зажигания | 10 |
| 26 | Блок управления АКПП | 10 |
| 27 | Муфта компрессора кондиционера | 10 |
| 28 | Дизель: Блок управления свечами накала | 10 |
| 29 | Система раздельного климат-контроля | 10 |
| 30 | Блок управления двигателем, блок управления АКПП | 3 |
| 31 | Интеллектуальная зарядка АКБ | 10 |
| 32 | 16V+VCT: Вентиляция | 10 |
| 33 | Бензин: Подогреваемые кислородные датчики | 10 |
| Дизель: Перепускной клапан промежуточного охлаждения воздуха | 10 | |
| 34 | Бензин: Форсунки, катушки зажигания | 10 |
| Дизель: Топливный насос | 10 | |
| 35 | Блок управления двигателем, клапаны | 10 |
| 36 | Блок управления двигателем | 10 |
| № | Назначение модулей реле | |
| R1 | Блокировка стартера (автоматическая коробка передач) | |
| R2 | Звуковой сигнал | |
| R3 | Лампы заднего хода (автоматическая коробка передач) | |
| R4 | — | |
| R5 | Дизель Предпусковой подогрев | |
| 16V+VCT: Вентиляция | ||
| R6 | Главное реле | |
| R7 | Обогрев лобового стекла | |
| R8 | Зажигание | |
| R9 | Омыватель фар | |
| R10 | Отопитель | |
| R11 | Кондиционер | |
| R12 | Вентилятор системы охлаждения (без кондиционера) | |
| R13 | Стартер | |
| R14 | Управление электропитанием | |
| Вентилятор системы охлаждения | ||
В салоне
Монтажный блок предохранителей расположен под бардачком.

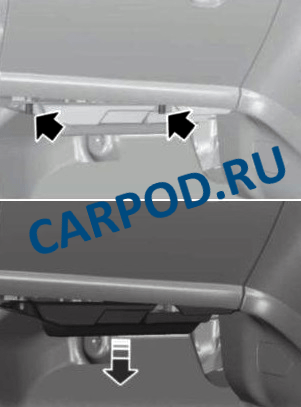

Для доступа нужно открутить два крепежных винта.

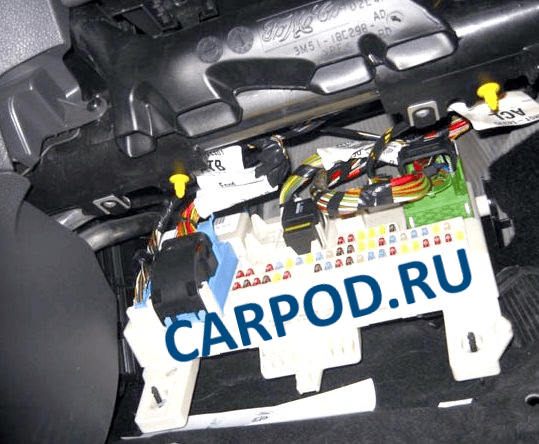

Пример доступа.
| Схема предохранителей в салонном блоке | ||
|---|---|---|
|
|
||
| № | Расшифровка | Ток, А |
| 37 | Дальний свет левой фары | 10 |
| 38 | Дальний сеет правой фары | 10 |
| 39 | Предохранитель прикуривателя Форд С Макс, задняя розетка | 20 |
| 40 | Люк | 20 |
| 41 | Модуль электрооборудования двери переднего пассажира | 20 |
| 42 | Обогрев зеркал | 7,5 |
| 43 | Электронные модули (питание от аккумуляторной батареи) | 10 |
| 44 | Диагностический разъем (OBD II) | 10 |
| 45 | Дневные ходовые огни | 10 |
| 46 | Комбинация приборов, многофункциональный электронный модуль (GEM) | 10 |
| 47 | Насос омывателя, обогрев жиклеров стеклоомывателя | 15 |
| 48 | Ближний свет фар, дневные ходовые огни | 20 |
| 49 | Переключатель освещения | 15 |
| 50 | Стеклоочиститель | 20 |
| 51 | Топливный модуль (бензонасос) | 15 |
| 52 | Обогрев заднего стекла | 25 |
| 53 | Габаритный свет с левой стороны | 7,5 |
| 54 | Габаритный свет с правой стороны | 7,5 |
| 55 | Модуль электрооборудования двери водителя, центральный замок | 20 |
| 56 | Система бесключевого доступа | 20 |
| 57 | Сирена противоугонной системы | 10 |
| 58 | Аудиосистема (питание от аккумуляторной батареи) | 15 |
| 59 | Розетка в багажном отделении, разъем прицепа | 25 |
| 60 | Ближний свет правой фары | 15 |
| 61 | Ближний свет левой фары | 15 |
| 62 | Электропривод регулировок сиденья водителя | 20 |
| 63 | Стеклоподъемники | 25 |
| 64 | Нет | — |
| 65 | Подушки безопасности | 10 |
| 66 | Корректор фар, ближний свет фар, модуль ксенона | 7,5 |
| 67 | Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) | 10 |
| 68 | Радио, комбинация приборов | 7,5 |
| 69 | Противотуманный свет | 20 |
| 70 | Электронные модули (питание от замка зажигания) | 10 |
| 71 | Дневные ходовые огни | 10 |
| 72 | Многофункциональный электронный модуль (GEM) | 25 |
| 73 | Освещение номерного знака | 7,5 |
| 74 | Лампы стоп-сигнала | 15 |
| 75 | Блок управления коробкой передач, электрическая педаль газа | 10 |
| 76 | Электрический стояночный тормоз | 7,5 |
| 77 | Реле центрального замка | 25 |
| 78 | Стеклоочиститель заднего стекла | 15 |
| 79 | Электропривод складывания зеркал | 15 |
| 80 | Освещение салона, зеркала с электроприводом | 10 |
| 81 | Модуль электрооборудования правой задней двери | 20 |
| 82 | Модуль электрооборудования левой задней двери | 20 |
| 83 | CD-чейнджер, развлекательная система для задних пассажиров (RSE) | 10 |
| 84 | Лампы заднего хода, разъем прицепа | 10 |
| 85 | Система охлаждения | 10 |
| 86 | Подогрев сидений | 20 |
| № | Назначение реле | |
| K1 | Обогрев заднего стекла | — |
| K4 | Топливный насос (реле бензонасоса) | — |
| K5 | Дневные ходовые огни | — |

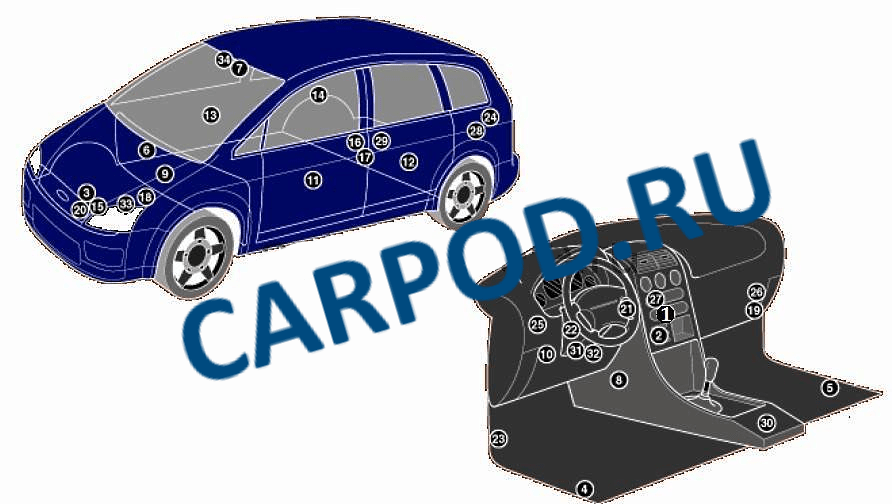

| Общая схема расположения электронных модулей | |
|---|---|
|
|
|
| № | Компонент |
| 1 | Электронный модуль управления кондиционером |
| 2 | Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели |
| 3 | Датчик удара (SRS) |
| 4 | Датчик удара SRS, со стороны водителя |
| 5 | Датчик удара SRS, со стороны пассажира |
| 6 | Звуковой сигнал противоугонной системы |
| 7 | Датчик солнечного света |
| 8 | Дополнительный отопитель-электрический |
| 9 | Аккумуляторная батарея |
| 10 | Диагностический разъем (DLC) |
| 11 | Модуль управления электрооборудованием двери водителя- в двери |
| 12 | Модуль управления электрооборудованием левой задней двери-в двери |
| 13 | Модуль управления электрооборудованием двери пассажира-в двери |
| 14 | Модуль управления электрооборудованием правой задней двери- в двери |
| 15 | Модуль управления электродвигателем вентилятора системы охлаждения |
| 16 | Модуль управления подачей присадки |
| 17 | Модуль управления насосом подачи присадки |
| 18 | Блок предохранителей, моторный отсек |
| 19 | Блок предохранителей в салоне |
| 20 | Гудок |
| 21 | Кольцевая антенна иммобилайзера |
| 22 | Реле указателей поворота -в переключателе указателей поворота |
| 23 | Инерционный выключатель отсечки подачи топлива |
| 24 | Блок управления системы keyless entry |
| 25 | Блок управления освещением |
| 26 | Многофункциональный блок управления-в блоке предохранителей/реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/омыватель лобового стекла |
| 27 | Блок управления навигационной системой |
| 28 | Блок управления системой парковки |
| 29 | Блок управления стояночным тормозом |
| 30 | Электронный блок управления SRS |
| 31 | Э/м клапан замка рулевой колонки |
| 32 | Датчик положения руля |
| 33 | Электронный модуль управления КПП |
| 34 | Датчик дождя (очиститель лобового стекла) |
