Предохранители и реле Ford Expedition 3, 2006 — 2017

Ford Expedition — полноразмерный внедорожник, выпускающийся с 1996 года. В модельном ряду он заменил модель Bronco и занял место между меньшим Explorer и Excursion (в 2005 году он заменил его, и таким образом стал самым большим внедорожником компании). В данном материале мы подробно разберем схемы предохранителей Форд Экспедишн  3-го поколения в кузовах U324 / U354: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и U3242 / U3542: 2014, 2015, 2016, 2017 года выпуска.

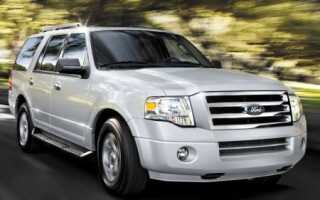

Общий вид автомобиля.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В моторном отсеке

Местонахождение блока предохранителей в подкапотном пространстве автомобиля
Блок предохранителей расположен за защитной крышкой по центру подкапотного пространства и имеет два варианта исполнения в зависимости от года выпуска авто.

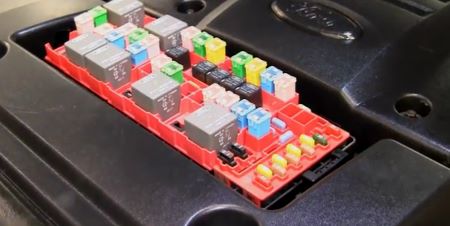

Пример доступа.

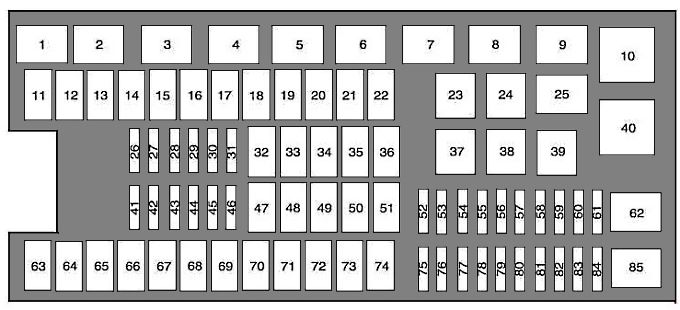

Схема предохранителей в моторном отсеке (Тип 1)

Описание Ток, А
1 Реле заднего омывателя
2 Реле стартера
3 Реле электродвигателя вентилятора
4 Реле заднего стеклоочистителя
5 Реле бензонасоса Форд Экспедишн 3
6 Вентилятор охлаждения
7 Реле обогрева заднего стекла и зеркал
8 Вентилятор охлаждения
9 Реле запуска
10 Реле распределительной коробки.
11 Подножки Power 40
Сиденья с подогревом
12 Реле запуска 40
13 Реле стартера 30
14 Вентилятор охлаждения 50
15 Резерв
16 Электронный вентилятор охлаждения 50
17 Резерв
18 Тормоз прицепа 30
19 Розетка (консоль) 20
20 Модуль 4х4 HAT 2 20
21 Модуль буксировки прицепа 30
22 Пассажирское сиденье с электроприводом 30
23 Реле муфты кондиционера
24 Реле габаритных ламп прицепа
25 Резерв
26 Датчик ALT 10
27 Модуль 4х4 HAT 1 20
28 Реле габаритных ламп прицепа 25
29 Встроенный соленоид на конце колеса 10
30 Реле муфты кондиционера 10
31 Фонарь заднего хода прицепа 15
32 Реле электродвигателя вентилятора 40
33 Розетка переменного тока 110V 40
34 Вспомогательный двигатель вентилятора 30
35 Реле модуля управления трансмиссией 30
36 Задняя дверь с электроприводом 30
37 Резерв
38 Резерв
39 Реле фонарей заднего хода прицепа
40 Электронное реле вентилятора 2
41 Поддерживающая мощность модуля управления трансмиссией 10
42 Реле запуска 5
43 Переключатель включения / выключения тормоза 10
44 Реле бензонасоса 20
45 Резерв 10
46 Насос омывателя переднего / заднего стекла 15
47 Электродвигатель заднего стеклоочистителя 30
48 Модуль буксировки прицепа 40
49 Резерв
50 Реле электродвигателя переднего стеклоочистителя 30
51 Реле обогрева заднего стекла и зеркал 40
52 Антиблокировочная система  ABS 10
53 Модуль управления трансмиссией ISP 5
54 Усилитель руля 5
55 Резерв
56 Питание панели предохранителей в салоне R / S 30
57 Электродвигатель вентилятора 5
58 Резерв
59 Зеркала с подогревом 15
60 Резерв
61 Резерв
62 Резерв
63 Электронный вентилятор охлаждения 25
64 Люк 30
65 Резерв (запасной) 20
66 Вспомогательная розетка (задняя часть центральной консоли) 20
67 Сиденья переднего ряда с климат-контролем 40
68 Клапаны антиблокировочной тормозной системы АБС 30
69 Насос антиблокировочной тормозной системы АБС 60
70 Сиденье с электроприводом складывания третьего ряда 30
71 Вспомогательная розетка / предохранитель прикуривателя Форд Экспедишн 20
72 Вспомогательная розетка (сзади) 20
73 Модуль климата заднего сиденья 20
74 Сиденье водителя с электроприводом 30
75 Vehicle power 1 — модуль управления трансмиссией 25
76 Vehicle power 2 — модуль управления трансмиссией 20
77 Мощность автомобиля 4 — катушки зажигания 20
78 Резерв
79 Vehicle power 3 — модуль управления трансмиссией 15
80 Резерв
81 Резерв
82 Датчик дождя 5
83 Резерв
84 Резерв
85 Реле электродвигателя стеклоочистителя
Схема (Тип 2)

Расшифровка предохранителей Ток, А
1 Реле вентилятора
2 Резерв
3 Реле обогревателя заднего стекла
4 Сиденья третьего ряда (сторона водителя) 30
5 Соединитель прицепа (электрический тормоз) 40
6 ABS (клапаны) 60
7 Резерв
8 Сиденья с подогревом 40
9 АБС (насос) 60
10 Розетка на задней консоли 20
11 Вспомогательный вентилятор 30
12 Соединитель прицепа (габаритные огни) 25
13 Разъем для буксировки прицепа (заряд аккумулятора) 30
14 Резерв
15 Резерв
16 Реле муфты кондиционера
17 Резерв
18 Реле бензонасоса
19 Резервное реле
20 Реле тягово-сцепного устройства прицепа (левый указатель поворота)
21 Реле тягово-сцепного устройства прицепа (правый указатель поворота)
22 Резерв
23 Зеркала с подогревом 15
24 Двигатель вентилятора 40
25 Резерв
26 Резерв
27 Задняя дверь с электроприводом 30
28 Обогреватель заднего стекла 40
Зеркало с подогревом
29 Пассажирское сидение 30
30 Муфта A / С 10
31 Тормозные лампы 15
32 Топливный насос 20
33 Резервные лампы 20
34 Тягово-сцепное устройство прицепа (стоп-сигналы / поворотники) 25
35 Модуль 4×4 20
36 Модуль управления трансмиссией (PCM) — поддерживает питание, Вентиляция канистры 10
37 Трансмиссия B + 15
38 Сиденья третьего ряда (со стороны пассажира) 30
39 Насос с пневмоподвеской 50
40 Пусковой двигатель 30
41 IP / консольная розетка 20
42 Запасной
43 Мотор модуля 4×4 20
44 Запасной
45 Сиденье водителя 30
46 Шина запуска 40
47 Пневматическая подвеска — соленоиды 30
48 Запасной
49 Передние дворники / омыватель 30
50 ПКМ — шина 30
51 Грузовая точка питания 20
52 Предохранитель прикуривателя 20
53 Реле пневматической подвески
54 Реле стартера
55 Реле тягово-сцепного устройства прицепа (стояночный фонарь)
56 Реле тягово-сцепного устройства прицепа (заряд аккумулятора)
57 Реле пуска
58 Запасной
59 Реле PCM
60 Пусковой диод в одно касание
61 Диод муфты кондиционера
62 Диод топливного насоса
63 Разъем для буксировки прицепа (фонарь заднего хода) 15
64 Запасной
65 Пневматическая подвеска 10
66 Запасной
67 Змеевик вентилятора 10
68 Запасной
69 Run / Start — панель предохранителей в салоне 30
70 PCM (датчики) — EFC, 20
Катушка муфты кондиционера
71 Змеевик топлива 5
ISP-R
72 PCM (катушки зажигания) 20
73 КПП 5
74 PCM (датчики) — HE GO / CMS, MAFS, EVMV, CMCV, Переключатель отключения скорости, ДКТ 20
75 Соленоид с интегрированными концами колес (IWE) 4×4 5
76 PCM — VPWR 20
77 Система ABS, PCV с подогревом 10

В салоне

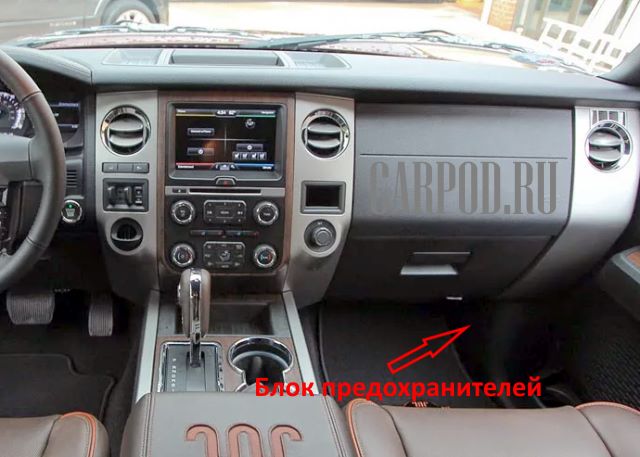

Место размещения блока предохранителей в салоне автомобиля
Находится внизу со стороны пассажира, около двери за обшивкой.

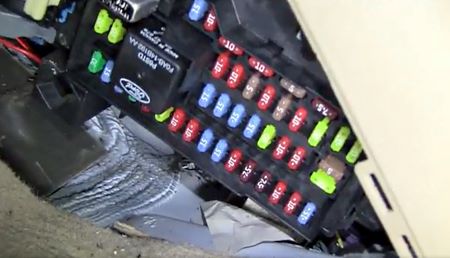

Пример доступа.

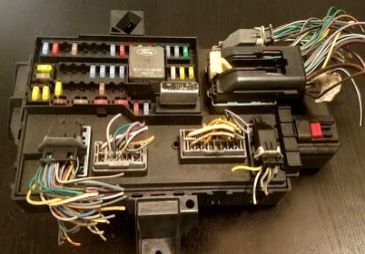

Общий вид салонного блока.

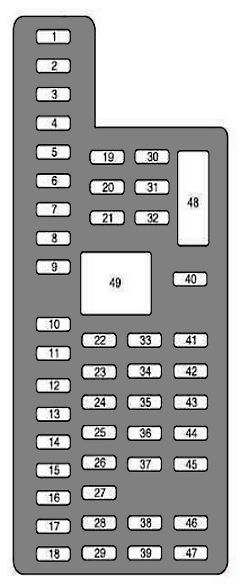

Схема салонного блока предохранителей (Форд Экспедишн 3 в рестайлинге 2014-2017 года)

Описание Ток, А
1 Стеклоподъемник водителя 30
2 Управление задним сиденьем 15
Модуль мультимедийного шлюза
3 Пассажирский стеклоподъемник 30
4 Лампы 10
5 Усилитель звука 20
6 Задний электронный автоматический контроль температуры 5
7 Зеркало с электроприводом, 7,5
Переключатель регулировка сиденья водителя
8 Запасной
9 СИНХРОНИЗАЦИЯ, Ворота с механическим подъемником 10
10 Вспомогательное реле запуска 10
11 Пассивный модуль входа / запуска 10
12 Внутреннее освещение салона 15
13 Правый поворот и стоп-сигналы 15
14 Левый поворот и стоп-сигналы 15
15 Фонарь заднего хода, Центральный стоп-сигнал / EC зеркало 15
16 Ближний свет передний правый 10
17 Левый передний ближний свет 10
18 Светодиод блокировки переключения тормоза / кнопки пуска / подсветка клавиатуры, 10
Сиденье с электроприводом складывания третьего ряда,
Пассивный ввод касанием запуска
19 Резерв
20 Реле блокировки / разблокировки 20
21 Резерв
22 Гудок 20
23 Модуль управления рулевым колесом, 15
Панель приборов
24 Регулируемые педали / регулируемая колонка, 15
Канал передачи данных
25 Откидная крышка багажника, 15
Электродвигатель разблокировки подъемного стекла
26 Нажмите, чтобы запустить переключатель 5
27 Пассивный модуль входа / запуска 20
28 Замок зажигания, 15
Переключатель блокировки ключа
29 Радио, 20
Система GPS
30 Передние габаритные фонари 15
31 Тормоз прицепа (вкл. / Выкл.) 5
32 Вентиляционное отверстие, 15
Электродвигатель стеклоподъемника водителя,
Инвертор мощности.
33 Модуль подвески CCD 10
34 Ассистент парковки сзади, 10
Задняя камера,
Сиденье с подогревом
35 Климатический модуль кондиционера 5
Переключатель O / D
36 Запасной
37 Модуль 4X4 10
38 Зеркала, 10
Люк,
DVD,
AM / FM радио
39 Левый и правый передний дальний свет 15
40 Задние габаритные лампы / задние фонари 10
41 Модуль управления удерживающими устройствами 7,5
42 Запасной
43 Запасной
44 Запасной
45 Запасной 5
46 Климат-контроль 10
47 Противотуманные фары 15
48 Автоматический выключатель переднего пассажирского и заднего стекла 30
49 Реле стеклоподъемиков

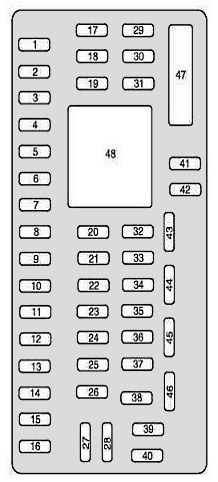

Схема предохранителей в салоне (модели 2006 — 2014 года)

Описание Ток, А
1 Стеклоподъемник со стороны водителя 30
2 Модуль памяти на стороне водителя 15
3 Органы управления аудиосистемой на задних сиденьях, 15
Спутниковое радио,
SYNC®
4 Резерв 30
5 Подсветка клавиатуры, 10
Включение 3-го ряда сидений,
Блокировка переключения тормозов (BSI),
Интеллектуальная логическая панель с предохранителями
6 Указатели поворотов 20
7 Фары ближнего света (левая) 10
8 Фары ближнего света (правая) 10
9 Внутреннее освещение салона 15
10 Подсветка приборной панели 15
11 Резерв 10
12 Переключатель зеркала с электроприводом, 7,5
Переключатель памяти сиденья водителя
13 Резерв 5
14 Модуль двери багажного отделения с электроприводом 10
15 Климат-контроль, 10
Спутниковый модуль глобального позиционирования GPS
16 Резерв 15
17 Дверные замки 20
Разблокировка двери
18 Подогрев сидений второго ряда 20
19 Задний стеклоочиститель 25
20 Регулируемые педали 15
Канал передачи данных
21 Противотуманные фары 15
22 Парковые фонари 15
23 Фары дальнего света 15
24 Сигнал 20
25 Лампы подсветки салона: Бардачок и козырек 10
26 Комбинация приборной панели 10
27 Выключатель зажигания 20
28 Радио 5
29 Комбинация приборной панели 5
30 Резерв 5
31 Резерв 10
32 Модуль подушки безопасности 10
33 Резерв 10
34 Резерв 5
35 Ассистент парковки сзади, 10
Система 4х4,
задняя видеокамера,
2-й ряд сидений с подогревом
36 Пассивная противоугонная система 5
37 Климат-контроль 10
38 Сабвуфер 20
39 Радио 20
40 Усилитель навигации 20
41 Электрические стеклоподъемники, 15
Система вентиляции
Люк в крыше,
Зеркало заднего вида с автоматическим затемнением,
Розетка 110V
42 Резерв 10
43 Задний стеклоочиститель 10
Датчик дождя
44 Катушка реле заряда АКБ прицепа 10
45 Передний стеклоочиститель 5
46 Климат-контроль, 7,5
Управление вспомогательным реле
47 Электрические стеклоподъемники, 30
Люк
48 Дополнительное реле с задержкой
