Ford Mondeo 1 был доступен как четырёхдверный седан, пятидверный хэтчбек и пятидверный универсал. Был разработан преимущественно силами немецкого филиала компании Werke Gmbh. и ориентирован в первую очередь на европейский рынок. В данном материале мы подробно разберём схемы предохранителей Форд Мондео (BNP, GBP) 1-го поколения 1992, 1993, 1994, 1995, 1996 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
В моторном отсеке
Расположен в левой части подкапоного пространства, около АКБ, под пластиковой крышкой.
Фото — пример исполнения.
| Схема предохрпнителей в моторном блоке Форд Мондео 1 | ||
|---|---|---|
|
|
||
| № | Ток, А | Расшифровка |
| 1 | 80 | Главная питающая бортовая сетевая электроцепь |
| 2 | 60 | Двигатель вентилятора радиатора |
| 3 | 60 | ABS/TCS-система и при определенных условиях дизельный двигатель |
| 4 | 20 | Зажигание |
| 5 | 30 | Обогреваемое ветровое стекло (левая часть) |
| 6 | 30 | Обогреваемое ветровое стекло (правая часть) |
| 7 | 30 | Система торможения с ABS (антиблокировочная система АБС) |
| 8 | 30 | Обогреваемые сиденья, компрессор кондиционера |
| 9 | 20 | Модуль EEC, магнитный клапан холодного старта (дизель) |
| 10 | 20 | Замок зажигания |
| 11 | 3 | Память EEC-модуля зажигания |
| 12 | 15 | Звуковой сигнал и световая сигнализация |
| 13 | 15 | Датчик Лямбда-зонда |
| 14 | 15 | Электрический бензонасос (карбюраторный двигатель) |
| 15 | 10 | Ближний свет справа |
| 16 | 10 | Ближний свет слева |
| 17 | 10 | Дальний свет справа |
| 18 | 10 | Дальний свет слева |
| № | Назначение реле | |
| R1 | Дневной свет | |
| R2 | Вентилятор обогрева | |
| R3 | Кондиционер (бензиновый двигатель) | |
| R4 | Реле времени для обогреваемого ветрового стекла | |
| R5 | Вентилятор радиатора (бензиновый двигатель) | |
| R6 | Стартер | |
| R7 | Звуковой сигнал | |
| R8 | Электрический топливный насос (бензиновый двигатель) | |
| R9 | Ближний свет | |
| R10 | Дальний свет | |
| R11 | ЕСС-модуль или устройство холодного старта дизеля | |
В салоне

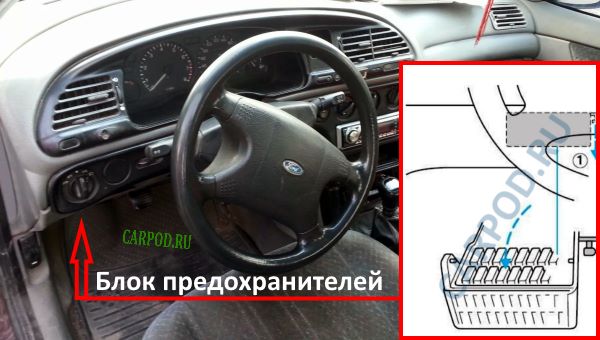

Блок находится с водительской стороны под приборной панелью.
Чтобы получить доступ к предохранителям вытянете кнопку 1 и стяните крышку.

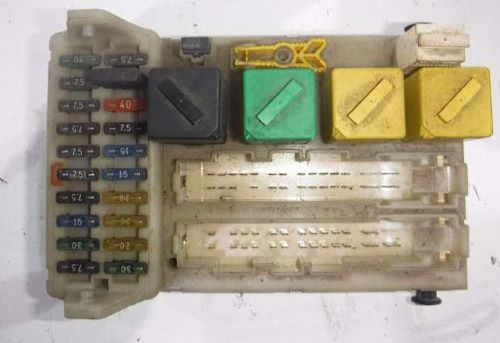

Общий вид.
| Схема предохранителей в салонном блоке | ||
|---|---|---|
|
|
||
| № | Ток, А | Расшифровка |
| 19 | 7,5 | Обогреваемое наружное зеркало |
| 20 | 10 | Защита от перегрузки двигателя стеклоочистителя |
| 21 | 30 | Электростекло подъемник спереди |
| 21 | 40 | Электростеклоподъемник спереди и сзади |
| 22 | 7,5 | Модуль ABS |
| 23 | 15 | Фонарь заднего хода, электрический адаптер амортизаторов |
| 24 | 15 | Стоп-сигналы |
| 25 | 20 | Центральный замок, противоугонное устройство |
| 26 | 20 | Противотуманная фара |
| 27 | 15 | Предохранитель прикуривателя Мондео |
| 28 | 30 | Устройство омывания фар |
| 29 | 30 | Обогреваемое заднее стекло |
| 30 | 7.5 | Электронное управление |
| 31 | 7.5 | Освещение приборов |
| 32 | 7.5 | Радио |
| 33 | 7.5 | Габаритный сеет слева |
| 34 | 7.5 | Внутреннее освещение, электрическая регулировка зеркала, часы |
| 35 | 7,5 | Габаритный сеет справа |
| 36 | 15 | Радио, адаптивное демпфирование |
| 37 | 30 | Двигатель вентилятора обогрева |
| 38 | 7,5 | Надувная подушка безопасности в рулевом колесе |
| № | Описание реле | |
| R12 | Освещение салона | |
| R13 | Обогреваемое заднее стекло | |
| R14 | Двигатель вентилятора обогрева | |
| R15 | Двигатель стеклоочистителей спереди | |
| R16 | Зажигание | |
| Модули реле, расположенные вне монтажных блоков | |
|---|---|
| № | Назначение и где находятся |
| R17 | Предварительный разогрев дизеля — Под консолью батареи |
| R18 | Переключатель окна водителя — В двери водителя |
| R19 | Отключение устройства регулировки скорости — Справа над коробкой предохранителей в пространстве для ног |
| R20 | Устройство мойки фар — Справа над коробкой предохранителей в пространстве для ног |
| R21 | Переключатель интервалов очистителя заднего стекла — Справа над коробкой предохранителей в пространстве для ног |
| R22 | Противотуманная фара — Слева под приборной панелью |
| R23 | Указатели поворота с мигающим светом — Вверху на рулевой колонке |
| R24 | Противоугонное устройство слева — Справа под приборной панелью |
| R25 | Противоугонное устройство справа — Справа под приборной панелью |
| R26 | Обогрев сидений — Справа под приборной панелью |

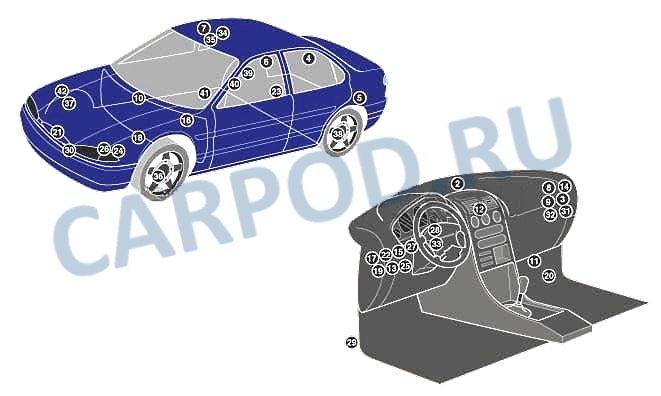

| Общая схема электрооборудования Мондео | |
|---|---|
|
|
|
| № | Описание |
| 1 | Электронный блок управления SRS |
| 2 | Светодиод противоугонной системы |
| 3 | Блок управления противоугонной системой |
| 4 | Звуковой сигнал противоугонной системы-универсал |
| 5 | Звуковой сигнал противоугонной системы- седан |
| 6 | Датчик 1 изменения объема (противоугонная система) |
| 7 | Датчик 2 изменения объема (противоугонная система) |
| 8 | Реле 1 противоугонной системы |
| 9 | Реле 2 противоугонной системы |
| 10 | Звуковой предупреждающий сигнал |
| 11 | Усилитель выходного сигнала аудиосистемы |
| 12 | Дополнительный блок системы индикации неисправности |
| 13 | Блок системы проверки исправности ламп |
| 14 | Центральный замок /блок управления противоугонной системы |
| 15 | Интегрированное реле /блок управления |
| 16 | Блок управления системой поддержания скорости (круиз-контроль) |
| 17 | Реле системы поддержания скорости (круиз-контроля) |
| 18 | Резистор системы освещения в дневное время |
| 19 | Линия диагностики -дополнительная система предупреждений |
| 20 | Линия диагностики – замки дверей |
| 21 | Резистор электродвигателя вентилятора системы охлаждения |
| 22 | Реле противотуманных фар |
| 23 | Топливный насос |
| 24 | Блок предохранителей /реле, моторный отсек |
| 25 | Блок предохранителей /реле, приборная панель |
| 26 | Реле таймера свечей накаливания |
| 27 | Реле очистителя/ омывателя фар |
| 28 | Реле указателей поворота /аварийной сигнализации |
| 29 | Инерционный выключатель отсечки подачи топлива |
| 30 | Датчик температуры окружающего воздуха |
| 31 | Реле прерывистого режима работы очистителя заднего стекла |
| 32 | Реле подогревателя сиденья |
| 33 | Датчик положения рулевого колеса |
| 34 | Электродвигатель привода люка |
| 35 | Реле электропривода люка |
| 37 | Э/м клапан привода активной подвески, правый передний |
| 39 | Э/м клапан привода активной подвески, правый задний |
| 40 | Блок управления подвеской |
| 41 | Диагностический разъем активной подвески |
| 42 | Электродвигатель привода дроссельной заслонки (противобуксовочная система) |
