Привод дроссельной заслонки системы управления силой тяги Ford Mondeo 1, 2

Шасси. Тормозная система.

Снятие

1. Этот привод установлен в переднем правом углу моторного отделения. Сначала отсоедините отрицательный провод аккумулятора.

2. Для улучшения доступа снимите бачок охлаждающей жидкости и установите его над двигателем, не отсоединяя шлангов.

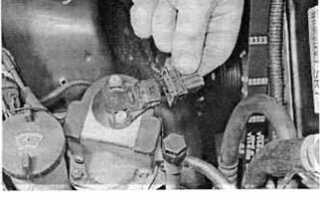

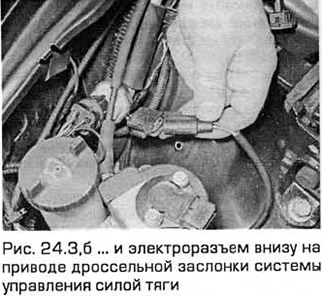

3. Разъедините электроразъемы привода (см. рис. 24.3,а,б).

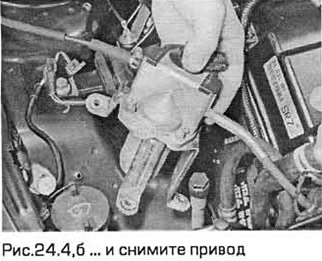

4. Выверните болты и снимите привод (см. рис.24.4,а,б).

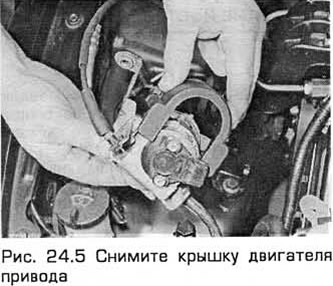

5. Снимите крышку двигателя (см. рис. 24.5).

6. Поверните верхний управляющий сегмент дроссельной заслонки, чтобы создать небольшую слабину троса акселератора, между сегментом и корпусом дроссельной заслонки (см. рис. 24.6).

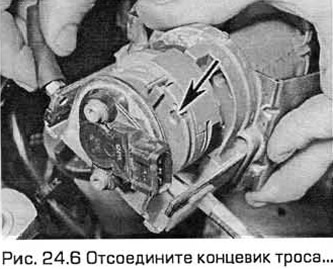

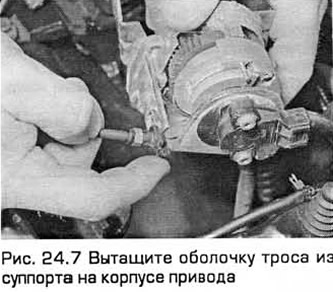

7. Вытащите концевик троса из сегмента. Затем выведите трос из суппорта на корпусе двигателя (см. рис.24.7).

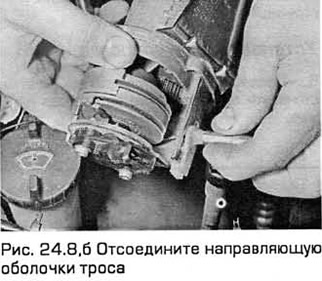

8. Поверните нижний управляющий сегмент дроссельной заслонки, чтобы создать небольшую слабину троса акселератора, между сегментом и педалью газа. Вытащите концевик троса из сегмента. Затем выведите трос из суппорта на корпусе двигателя (см. рис. 24.8,а,б).

Установка

9. Установка — в порядке обратном снятию. Отрегулируйте трос акселератора (глава 4А).
