Проверка нарушения выверки нижней части кузова (днища) Ford Focus 1

Кузов и покрытие. Ремонты кузова.

1. ПРИМЕЧАНИЕ: Проверка и процедуры обслуживания нижней части кузова оговорены. Измерения можно выполнить с помощью электронной измерительной системы SHARK, лазерной измерительной системы или другой эквивалентной системы.

В процессе ремонта серьезных повреждений кузова необходимо восстановить размеры нижней части кузова. Это необходимо для того, чтобы обеспечить правильность углов установки передних и задних колес. За информацией по правильным подкузовным размерам обратитесь к рисунку «Подкузовные размеры». Все размеры привязываются к центрам отверстий, имеющихся в нижней части кузова (на днище). После выверки уникузова и мест крепления подвески можно будет выполнить другие предписанные операции, касающиеся нижней части кузова.

Регулировка

1. ПРИМЕЧАНИЕ: Допуск: ± 3 мм.

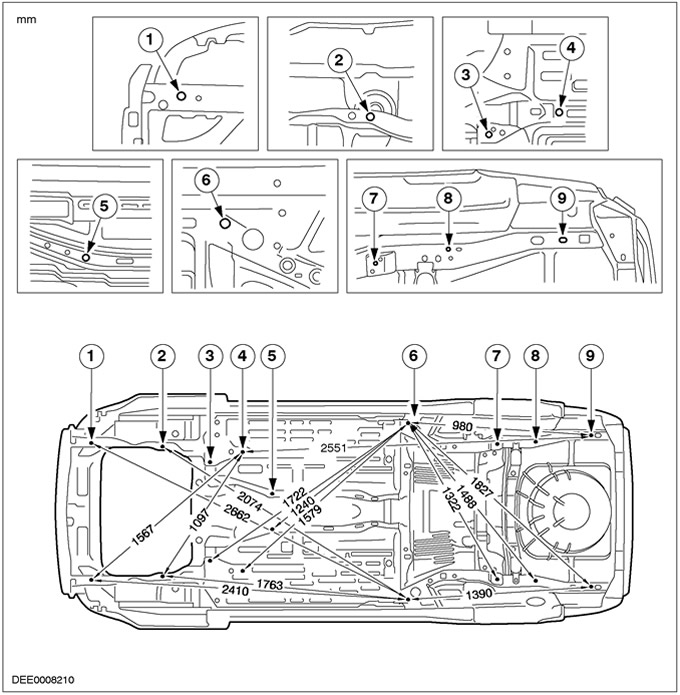

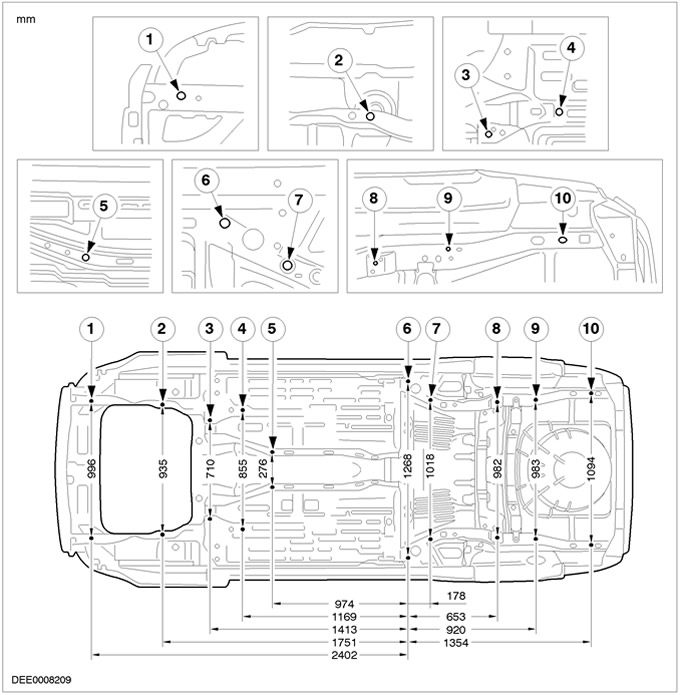

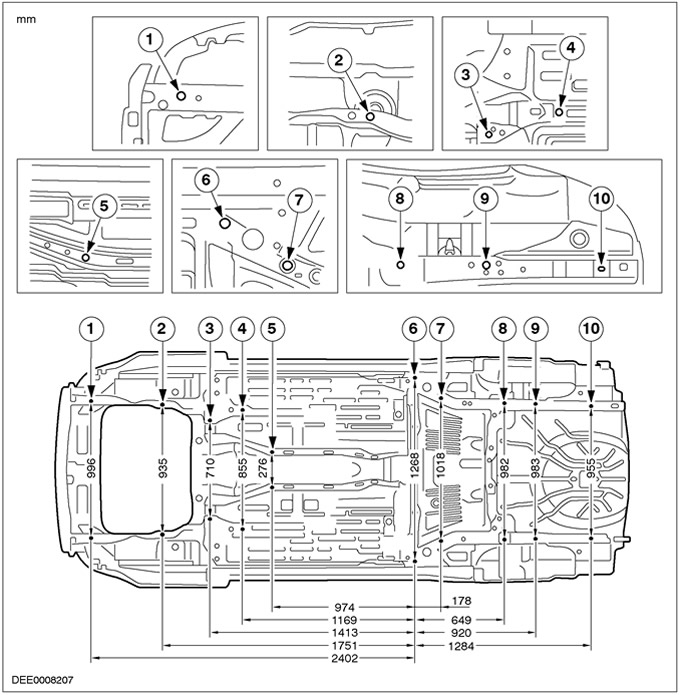

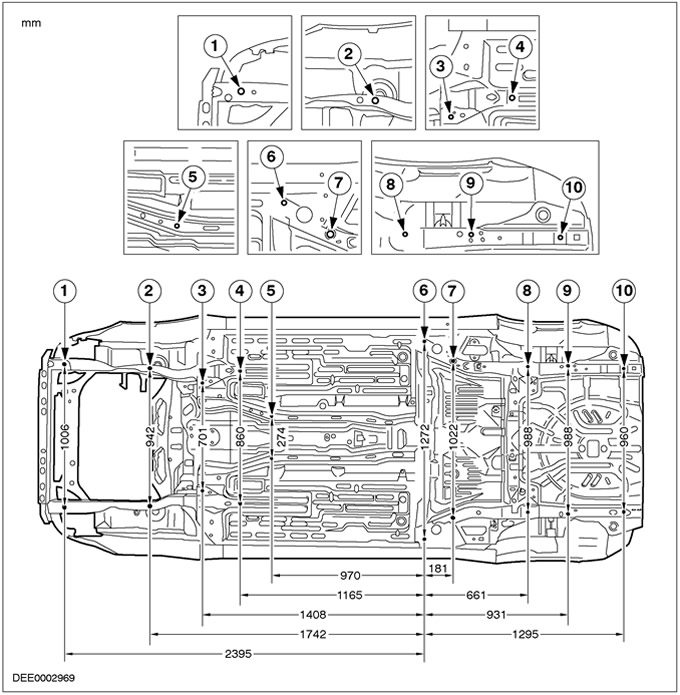

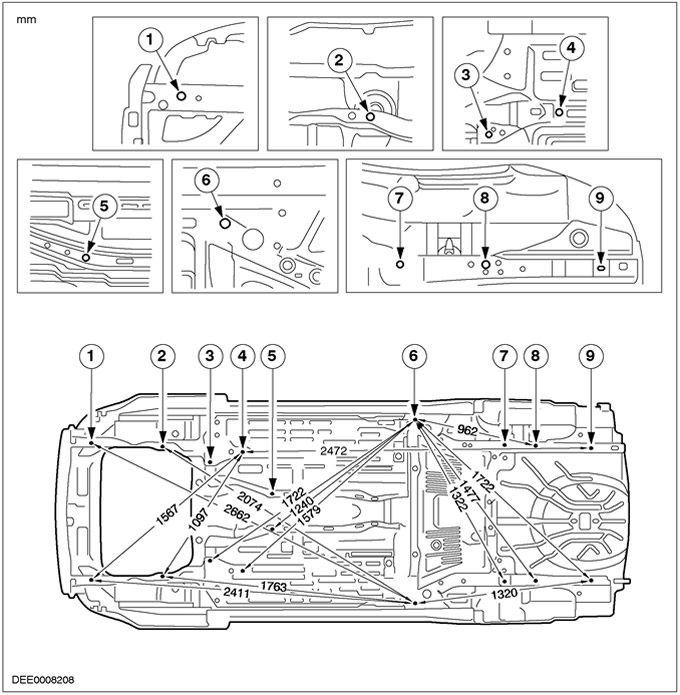

Подкузовные размеры (размеры нижней части кузова)

  • Подробные иллюстрации показывают левую сторону автомобиля.
  • Все измерения — при снятых узлах.

3. Действительно для 3- и 5-дверных вариантов

5. Действительно для 3- и 5-дверных вариантов

7. Действительно для 4-дверных вариантов

9. Действительно для 4-дверных вариантов

11. Действительно для вариантов с кузовом «универсал»

13. Действительно для вариантов с кузовом «универсал».
