Секция и усиление наружной панели стойки ‘A’ Ford Focus 1

Кузов и покрытие. Ремонты кузова.

Наименование Спецификация
Наружная панель стойки «А»
Панель крепления уплотнителя
Усилительная панель стойки «А»
Внутренняя панель стойки «А»
Усиление панели фартука

Снятие

1. Общие примечания:

  • Перед началом ремонта снимите крыло, дверь, лобовую панель капота, лобовое стекло и облицовку панели приборов.
  • Снимите следующие элементы: панели отделки стойки «А», панели отделки нижней обвязки.
  • Переместите напольное покрытие и электропроводку в сторону от рабочей зоны.

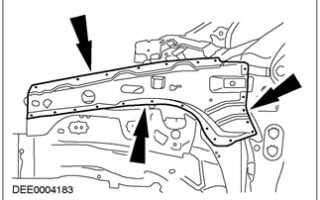

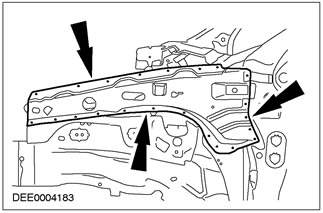

2. Усиление панели фартука

  • Выфрезеруйте точечные сварные швы.

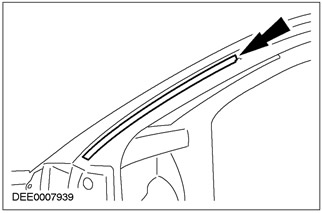

3. Панель крепления уплотнителя

  • Разрежьте.

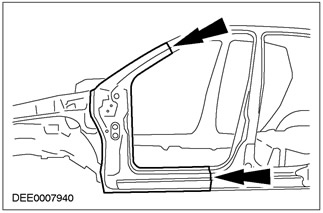

4. Стойка «А»

  • Место реза.

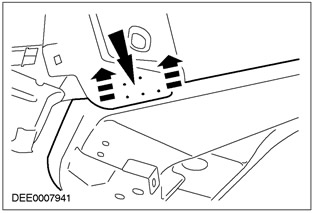

5. Зона соединения с лобовой панелью капота

  • Выфрезеруйте на глубину, равную двойной толщине панели, и отогните выступ вверх.

6. Усилительная панель стойки «А»

  • 1. Место реза.
  • 2. Чтобы снять, нагрейте зону, используя пистолет горячего воздуха (зона, заполненная пенопластом).

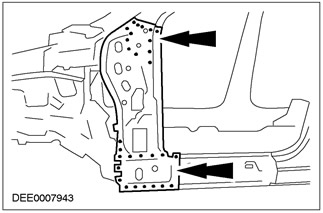

7. Внутренняя панель стойки «А»

  • Выфрезеруйте точечные сварные швы.

Установка

1. Внутренняя панель стойки «А»

  • Точечный сварной шов.

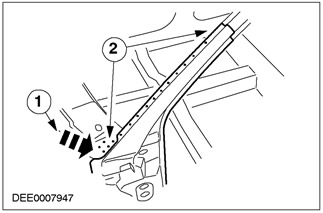

2. ПРИМЕЧАНИЕ: Перед нанесением герметика приподнимите наружную панель стойки «А» и измерьте ширину зазора.

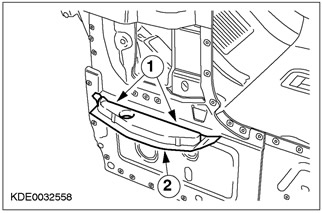

Соединение стойки «А»/ панели нижней обвязки

  • 1. Установите несущую пластину элемента NVH.
  • 2. Нанесите герметик по всему краю несущей пластины в соответствии с шириной зазора.

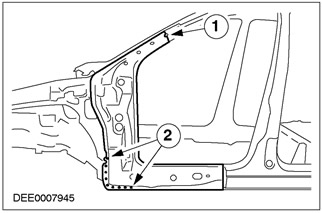

3. Усиление стойки «А»

  • 1. Выполните непрерывный сварной шов с брусом крыши вдоль обрезанной кромки — по технологии MIG.
  • 2. Выполните пудлинговую сварку.

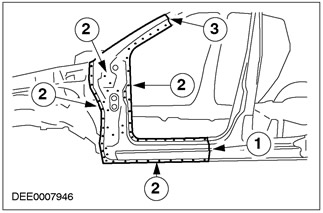

4. Стойка «А»

  • 1. По обрезанной кромке, приварите, используя точечную сварку, подкладную полосу и выполните сварку по технологии MIG.
  • 2. Выполните пудлинговую сварку.
  • 3. Выполните непрерывную сварку по технологии MIG.

5. Наружная панель стойки «А»

  • 1. Отогните выступ вверх.
  • 2. Выполните пудлинговую сварку.

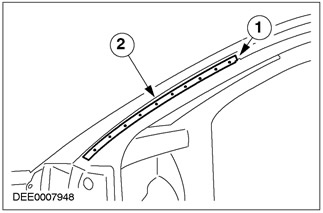

6. Панель крепления уплотнителя

  • 1. Выполните непрерывную сварку по технологии MIG.
  • 2. Выполните пудлинговую сварку.

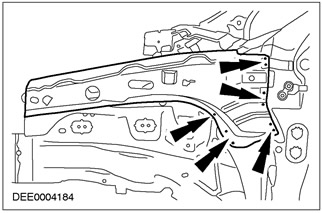

7. Усиление панели фартука

  • Выполните пудлинговую сварку.
