Снятие и установка компонентов панели приборов Ford Mondeo 1, 2

Кузов. Электрооборудование.

Снятие

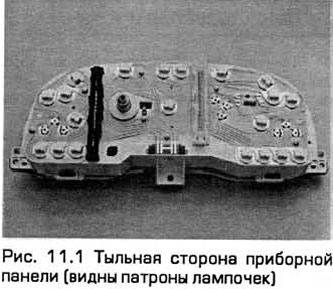

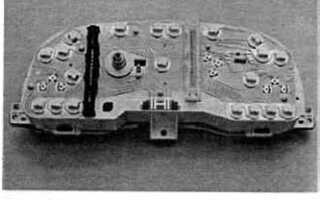

1. Извлеките лампочки индикаторов и лампочки освещения, поворачивая их против часовой стрелки (см. рис. 11.1).

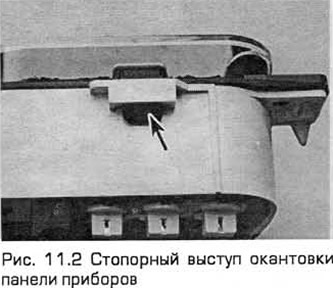

2. Аккуратно извлеките стекло и окантовку с передней части панели приборов, учитывая положение стопорных выступов (см. рис. 11.2).

3. Учитывая положение рассеивателей света, снимите их с приборной панели.

4. Для снятия головки спидометра выверните три крепежных винта и вытащите головку из корпуса.

5. Для снятия тахометра выверните винт и вытащите тахометр из корпуса.

6. Таким же образом снимите указатель запаса топлива и указатель температуры.

7. Разъедините все штырьковые контакты.

8. Тонким бородком или стержнем выдавите фиксирующие пальцы колодок электроразъемов и снимите колодки.

9. Аккуратно снимите печатную плату с установочных штифтов корпуса так, чтобы не повредить ее.

Установка

10. Установка — в порядке, обратном снятию.
