Снятие и установка рычага ручного тормоза Ford Mondeo 1, 2

Шасси. Тормозная система.

Снятие

1. Приподнимите передок и задок автомобиля и установите их на опоры. Полностью отпустите рычаг ручного тормоза.

2. Снимите центральный пульт (глава 11).

3. Работая под автомобилем, выведите выхлопную систему из ее резиновых опор. Опустите выхлопную систему как можно ниже и установите ее на подставки.

4. Отсоедините теплоизолирующий кожух выхлопной системы от днища.

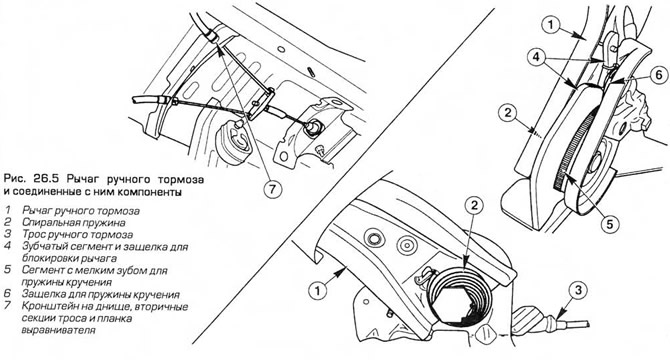

5. Отцепите вторичные (задние) тросы ручного тормоза от планки выравнивателя (см. рис.26.5).

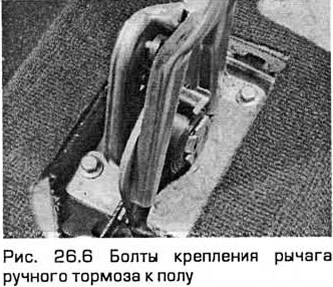

6. Изнутри салона выверните два крепежных болта крепления рычага ручного тормоза к полу (см. рис. 26.6).

7. Переверните рычаг верхней частью вниз. Отсоедините концевик первичного троса от сегмента.

8. Выньте рычаг из автомобиля.

Установка

9. Установка — в порядке, обратном снятию.

10. Первичный трос нужно правильно установить на сегмент.

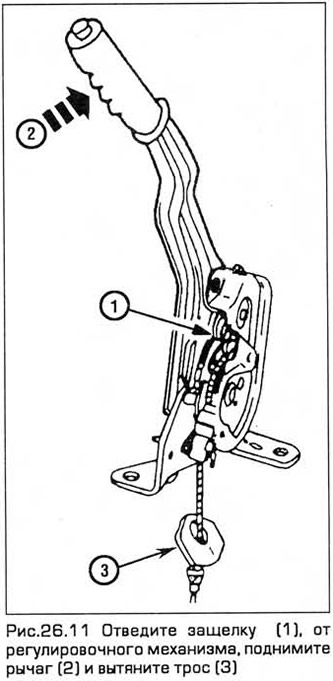

11. Отведите защелку от регулировочного механизма, поднимите рычаг и вытяните его на 40 мм (см. рис.26.11) (примерно). Отпустите защелку, чтобы она зафиксировала механизм и отпустите трос. Механизм установится в правильное положение.

12. Перед возобновлением поездок проверьте работу ручного тормоза.
