Стойка ‘B’ и усиление (5-дверный) Ford Focus 1

Кузов и покрытие. Ремонты кузова.

Наименование Спецификация
Наружная панель стойки «В»
Усилительная панель стойки «В»
Внутренняя панель стойки «В»

Снятие

1. Общие примечания:

  • Снимите следующие элементы: двери, панель нижней обвязки и отделку стойки «В», обшивку крыши, переднее сиденье, ответную часть замка, уплотнитель двери и ремень безопасности.
  • Переместите напольное покрытие и электропроводку в сторону от рабочей зоны.
  • Обратите внимание на вырезку запасной части на замену.

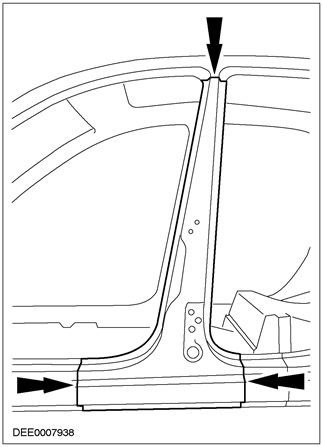

2. Наружная панель стойки «В»

  • Разрежьте.

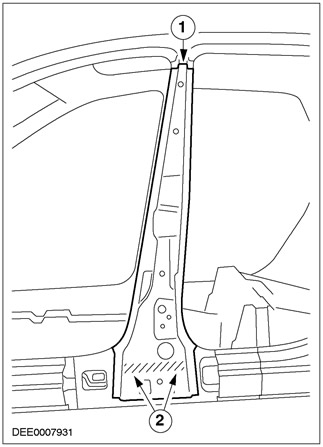

3. Усилительная панель стойки «В»

  • 1. Разрежьте
  • 2. Чтобы снять, нагрейте зону, используя пистолет горячего воздуха (зона, заполненная пенопластом).

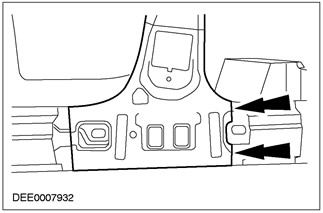

4. Внутренняя панель стойки «В»

  • Разрежьте.

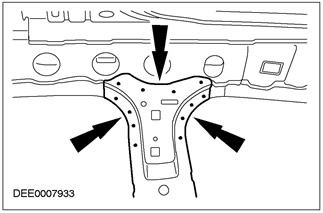

5. Внутренняя панель стойки «В»

  • Выфрезеруйте точечные сварные швы.

Установка

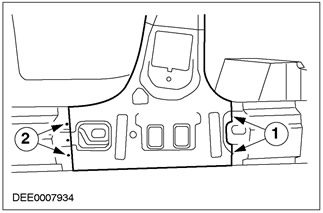

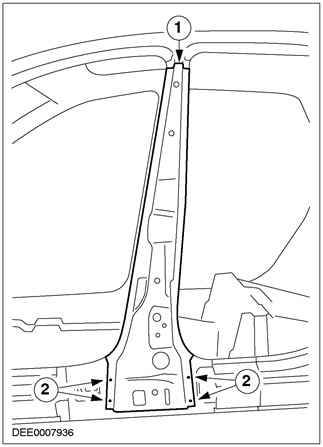

1. Внутренняя панель стойки «В»

  • 1. Выполните непрерывный сварной шов вдоль обрезанной кромки — по технологии MIG.
  • 2. Выполните пудлинговую сварку.

2. Внутренняя панель стойки «В»

  • Выполните пудлинговую сварку.

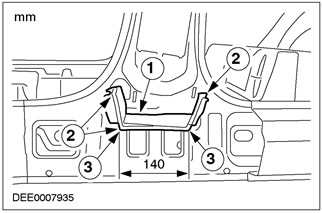

3. ПРИМЕЧАНИЕ: Перед нанесением кузовного герметика приподнимите наружную панель стойки «B» и измерьте ширину зазора.

Усилительная панель стойки «В».

  • 1. Нанесите кузовной герметик в зоне подсоединения и установите элемент NVH.
  • 2. Нанесите кузовной герметик по сторонам и в соединении с усилением стойки «В» в соответствии с шириной зазора.
  • 3. После сварки в зоне стойки «В» нанесите кузовной герметик только изнутри.

4. Усилительная панель стойки «В».

  • 1. Выполните непрерывный сварной шов вдоль обрезанной кромки — по технологии MIG.
  • 2. Выполните пудлинговую сварку.

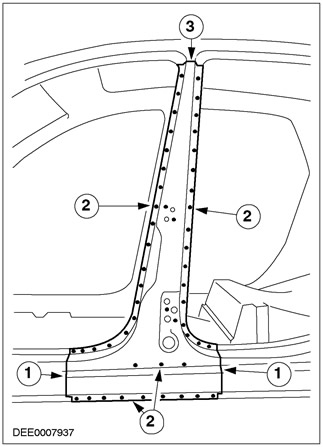

5. Наружная панель стойки «В».

  • 1. По обрезанной кромке, приварите, используя точечную сварку, подкладную полосу и выполните сварку по технологии MIG.
  • 2. Выполните пудлинговую сварку.
  • 3. Выполните непрерывную сварку по технологии MIG.
