Верхняя направляющая стекла окна задней двери Ford Focus 1

Кузов и покрытие. Стекла, рамы и механизмы.

Снятие

Все автомобили

1. Снимите панель отделки двери. За дополнительной информацией обратитесь к Разделу 501-05.

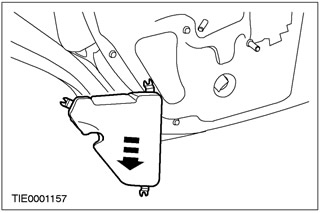

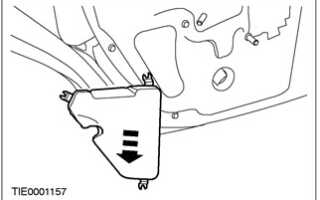

2. Снимите усилительный элемент защиты от боковых столкновений.

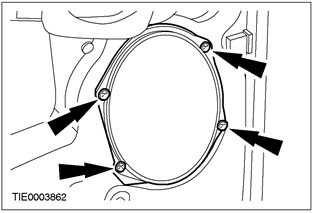

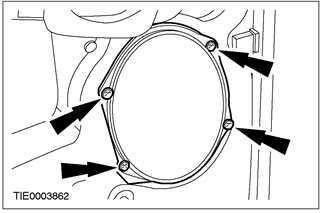

3. Снимите динамик двери (при наличии).

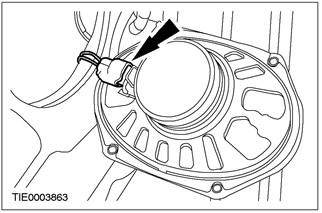

4. Расстыкуйте электрический разъем динамика.

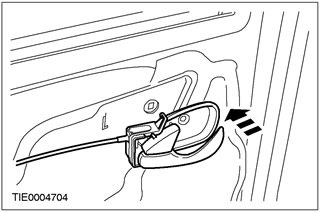

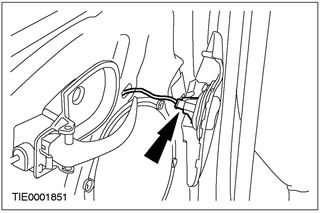

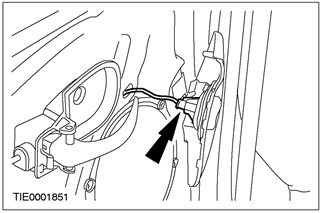

5. Отсоедините рычаг открывания защелки двери.

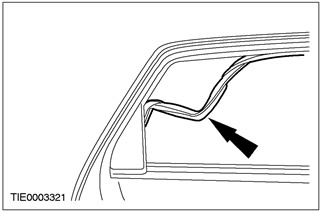

6. ПРЕДОСТЕРЕЖЕНИЕ: Не дотрагивайтесь до поверхности клея, поскольку это нарушит повторное склеивание.

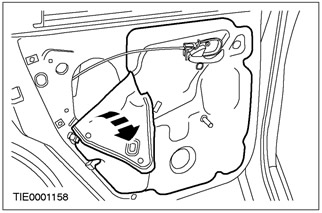

Отсоедините уплотнитель.

  • При помощи пластмассового ножа (одноразового) перережьте бутиловую полосу, что позволит оттянуть уплотнитель.

Автомобили, оснащенные механическим окнами

7. Установите ручку регулятора окна.

Автомобили, оснащенные окнами с электроприводом стеклоподъемника

8. Состыкуйте электрический разъем переключателя управления окна двери.

Все автомобили

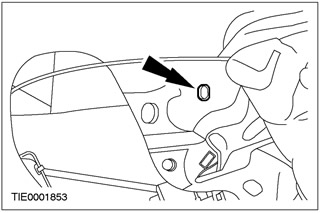

9. Совместите зажим регулятора с отверстием (показано окно с электроприводом стеклоподъемника).

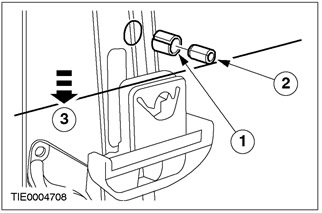

10. ПРИМЕЧАНИЕ: Не вынимайте стекло из двери.

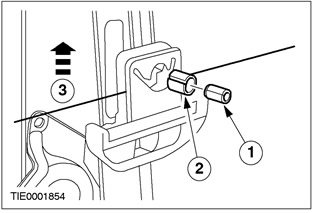

Отсоедините стекло окна от регулятора.

  • 1. Вытолкните наружу штифт.
  • 2. Вытолкните наружу втулку.
  • 3. Выньте стекло из зажима регулятора.

Автомобили, оснащенные механическим окнами

11. Снимите рукоятку регулятора окна.

Автомобили, оснащенные окнами с электроприводом стеклоподъемника

12. Расстыкуйте электрический разъем переключателя управления окна двери водителя.

13. Снимите верхнюю направляющую стекла двери.

Установка

1. Установите верхнюю направляющую стекла двери.

2. Закрепите стекло окна в зажиме регулятора.

  • 1. Протолкните внутрь втулку.
  • 2. Протолкните внутрь штифт.
  • 3. С усилием протолкните стекло двери вниз для фиксации штифта в зажиме регулятора.

3. Закрепите уплотнитель.

4. Закрепите рычаг открывания защелки двери.

5. Состыкуйте электрический разъем динамика.

6. Установите динамик двери.

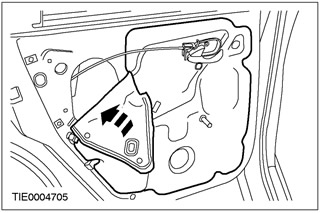

7. Установите усилительный элемент защиты от боковых столкновений.

8. Установите панель отделки двери. За дополнительной информацией обратитесь к Разделу 501-05.
