Замена колодок барабанных тормозов Ford Fiesta 2

Подвеска и шасси. Тормозная система.

Снимите задние колеса, предварительно подняв автомобиль.

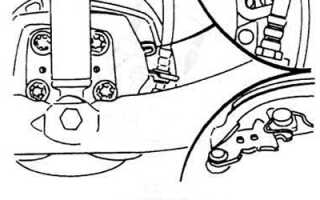

Ослабьте через отверстия в тормозном щите устройство для регулировки зазоров тормозных колодок (рис. 6.4).

Ослабьте болты крепления барабана к ступице и снимите барабан вместе со ступицей, отвинтив центральную гайку крепления ступицы.

Выньте направляющие колодки, для этого поверните на 90° жестяные крышки (рис. 6.5). Выньте пружины вместе со штифтами.

Снимите колодки с их нижней опоры.

Выньте нижнюю стяжную пружину тормозных колодок.

Отсоедините колодки от тормозного цилиндра.

Снимите верхнюю стяжную пружину колодок, а также промежуточный рычаг ручного тормоза.

Выньте стопорную защелку, а также щеколду регулировки и балансировочный рычаг ручного тормоза.

Снимите трос ручного тормоза. Проверьте износ тормозного барабана перед установкой механизма колодок. Барабаны с поцарапанными фрикционными поверхностями, а также со следами коррозии необходимо заменить на новые. Барабаны заменяются всегда парами, даже если только один из них имеет дефекты, требующие его замены. Перед началом монтажа полезно ознакомиться с содержанием раздела 4.2 «Задняя подвеска — Замена и регулировка зазора подшипников задних колес».

Смонтируйте с тормозными колодками щеколду регулировки и балансировочный рычаг ручного тормоза. Обратите внимание на то чтобы детали свободно двигались. Для этого смажьте тонким слоем пластичной смазки точки поворота.

Соедините трос ручного тормоза с балансировочным рычагом.

Смажьте тонким слоем пластичной смазки шесть мест прилегания колодок к щиту тормоза (рис. 6.6).

Установите верхнюю стяжную пружину колодки вместе с промежуточным (распирающим) рычагом ручного тормоза.

Установите колодки на щите тормоза, устанавливая их одновременно на нижней споре и правильно введите в вырезы поршней тормозного цилиндра.

Установите нижнюю стяжную гружину тормозных колодок.

Установите штифты и пружины направляющих колодок. Установите жестяные крышки.

Установите механизм регулировки зазора колодок таким способом, чтобы колодки были как можно меньше раздвинуты наружу (в сторону тормозного барабана). Такая установка облегчит установку барабана.

Установите барабан со ступицей и закрепите его к фланцу ступицы. Затяните центральную гайку крепления ступицы.

Несколько раз сильно нажмите педаль тормоза для того, чтобы привести в действие механизм автоматической регулировки зазора между колодками и тормозными барабанами.
