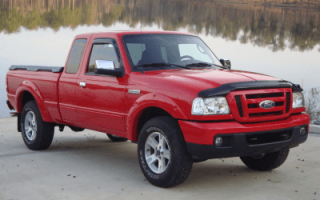

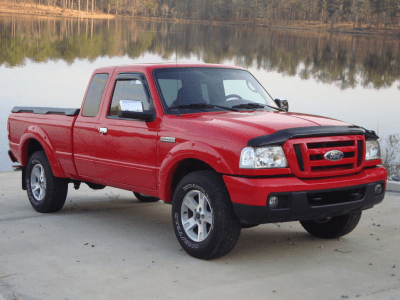

В 2002 году на российском рынке появился пикап Mazda B-Series (B2500). В активе — мощное рамное шасси, полный привод, рессорная задняя подвеска. Позже у отечественных дилеров появился пикап Ford Ranger. Обе машины суть одно и то же, за небольшими отличиями, и обе выпускались на одном заводе в Таиланде. В данном материале мы подробно разберём схемы предохранителей Форд Рейнджер (ES/ET) 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель.
Расположение монтажных блоков
А — под капотом; Б — в салоне
В салоне
Блок расположен под панелью приборов за пластиковой крышкой.
Общий вид.

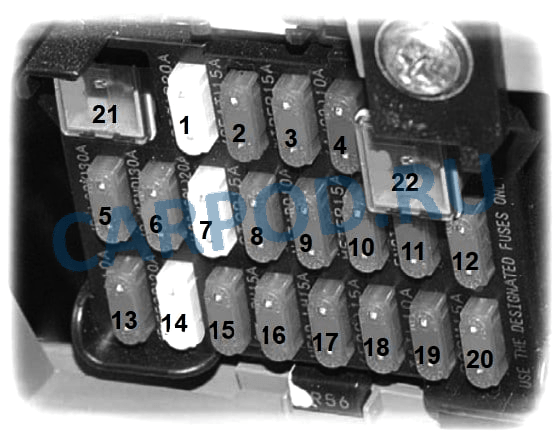

| Схема салонного блока предохранителей | ||
|---|---|---|
|
|
||
| № | Описание | Ток, А |
| 1 | Предохранитель прикуривателя, аудиосистема, электрический привод наружных зеркал, дополнительная электрическая розетка | 20 |
| 2 | Сиденье с обогревом | 15 |
| 3 | Очистители и омыватели ветрового стекла | 15 |
| 4 | Реле системы кондиционирования воздуха и системы ABS | 10 |
| 5 | Система централизованной блокировки замков | 30 |
| 6 | Электрические стеклоподъемники | 30 |
| 7 | Электромагнитный клапан АБС | 20 |
| 8 | Фонари стоп-сигналов и звуковой сигнал | 15 |
| 9 | Аварийная световая сигнализация | 10 |
| 10 | Комбинация приборов, фонари заднего хода, указатели поворота и система автоматической блокировки ступиц передних колес (RWF) | 15 |
| 11 | Системы управления двигателем | 15 |
| 12 | Нет | — |
| 13 | Электромагнитная муфта системы кондиционирования воздуха | 10 |
| 14 | Обогреватель заднего стекла | 20 |
| 15 | Задний противотуманный фонарь | 10 |
| 16 | Правя фара головного света | 15 |
| 17 | Левая фара головного света | 15 |
| 18 | Передние противотуманные фары | 15 |
| 19 | Задние габаритные фонари, передние габаритные фонари, фонарь освещения номерного знака | 10 |
| 20 | Лампы освещения салона и контрольные лампы | 15 |
| 21 | Нет | — |
| 22 | Электрические стеклоподъемники | 30 |

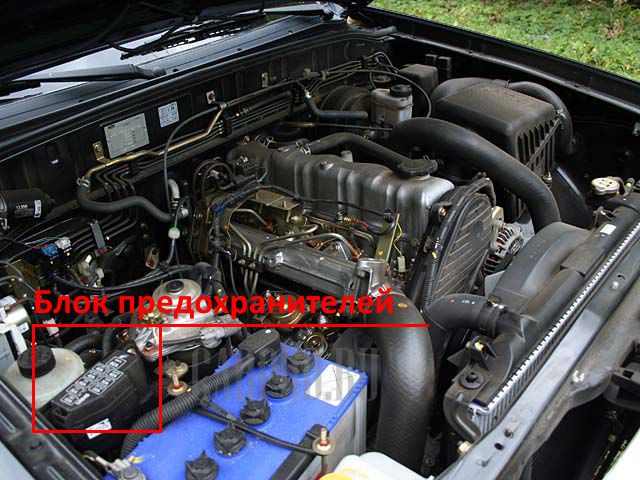

В моторном отсеке
Находится около аккумулятора.
Общий вид блока.

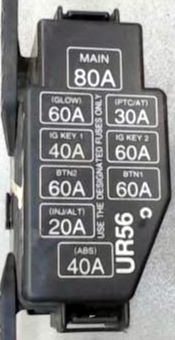

| Схема предохранителей моторного блока Ford Ranger | ||
|---|---|---|
|
|
||
| № | Расшифровка | Ток, А |
| 1 | Для защиты всех цепей | 80 |
| 2 | Свеча подогрева | 60 |
| 3 | Системы управления двигателем, комбинация приборов, прикуриватель и электрические стеклоподъемники . | 40 |
| 4 | Фары | 60 |
| 5 | Форсунки и топливная система | 20 |
| 6 | Электромотор системы АБС, лампы системы аварийной сигнализации, лампы стоп-сигналов | 40 |
| 7 | Подогреватель топлива | 30 |
| 8 | Система кондиционирования воздуха, очистители и омыватели ветрового стекла | 60 |
| 9 | Система кондиционирования воздуха, 1 | 60 |
| обогрев заднего стекла или Центрального замка или электромагнитный клапан ABS 1 | ||
| 1 или электрические стеклоподъемники или лампы задних габаритных или противотуманных фонарей | ||
|
|
||
| Общая схема расположения модулей реле | |
|---|---|
|
|
|
| № | Назначение |
| 1 | AIR CON RELAY — кондиционер |
| 2 | HORN RELAY — сигнал |
| 3 | FRONT FOG LAMP RELAY — Реле передних противотуманных ламп |
| 4 | REAR FOG LAMP RELAY — Реле задних противотуманных ламп |
| 5 | REAR DEFOGGER RELAY — обогрев заднего стекла |
| 6 | STARTER RELAY — стартер |
| 7 | BLOWER MOTOR RELAY — мотор вентилятора |
| 8 | TNS RELAY — габаритные огни |
| 9 | HEAD LAMP RELAY — передние фары |
