Трос и направляющая люка крыши — снятие и установка Ford Focus 1

Кузов и покрытие. Люк крыши.

Снятие

1. Снимите стеклянную панель сдвижного люка крыши. За дополнительной информацией обратитесь к главе Стеклянная панель сдвижного люка крыши имеющейся в этом разделе.

2. Отсоедините канал для стока воды.

3. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что два стопора дефлектора подъемного механизма не соприкасаются с панелью крыши.

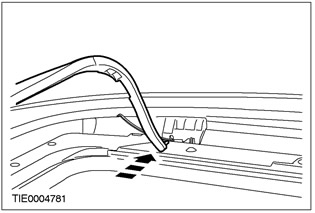

Поднимите переднюю часть дефлектора подъемного механизма и отсоедините ее от панели крыши.

4. Снимите дефлектор подъемного механизма.

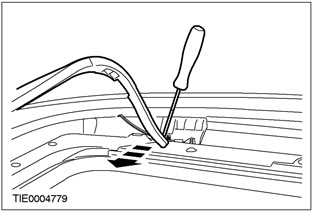

  • При помощи небольшой отвертки отсоедините установочные лапки от петель.

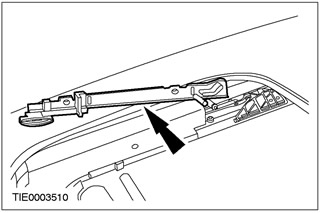

5. Снимите направляющие рычаги стеклянной панели сдвижного люка крыши.

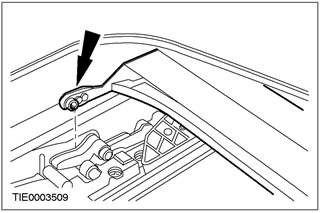

6. Отогните направляющие тросов сдвижного люка крыши к задней части панели шторки.

7. ПРИМЕЧАНИЕ: Требуется соблюдать осторожность во избежание поломки пластмассовых установочных шпилек, расположенных в задней части панели шторки.

ПРИМЕЧАНИЕ: Два направляющих штифта закреплены на тыльной стороне панели шторки.

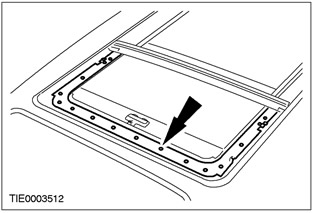

Снимите панель шторки. Выверните 16 винтов.

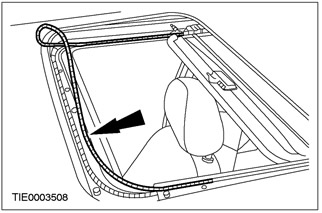

8. Отсоедините трос от окантовки сдвижного люка крыши.

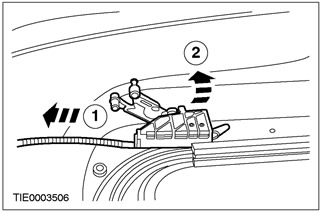

9. Снимите трос и направляющую.

  • 1. Переместите направляющую вперед.
  • 2. Отсоедините направляющую от рельса направляющей.

Установка

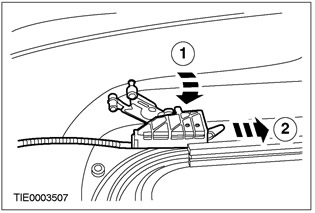

1. Установите трос и направляющую.

  • 1. Вставьте направляющую в рельс направляющей.
  • 2. Переместите направляющую в заднюю часть рельса направляющей.

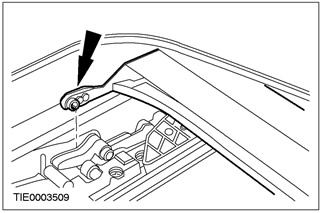

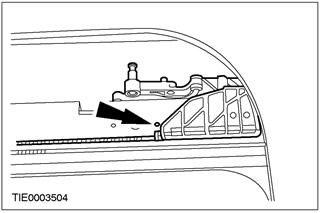

2. Совместите обе направляющие тросов с направляющим штифтом, отмечающим отверстие для винта.

3. Установите трос на окантовку сдвижного люка крыши.

4. ПРЕДОСТЕРЕЖЕНИЕ: Не перемещайте механизм открывания.

ПРИМЕЧАНИЕ: Убедитесь в том, что два направляющих штифта находятся в требуемом положении на тыльной стороне панели шторки.

ПРИМЕЧАНИЕ: 10 передних винтов пластмассовые, шесть боковых винтов металлические.

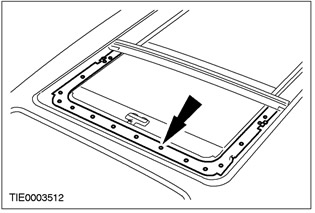

Расположите панель шторки в требуемом положении поверх окантовки сдвижного люка крыши.

  • Установите 10 передних винтов.

5. Переместите направляющую троса в заднюю часть рамки.

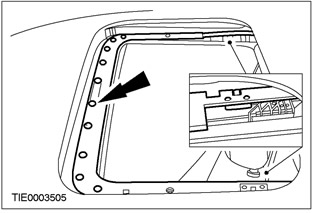

6. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что пластмассовые установочные шпильки в задней части панели шторки правильно зафиксированы в направляющих рельсах.

Закрепите панель шторки.

  • Установите оставшиеся шесть винтов.

7. Установите направляющие рычаги стекла сдвижного люка крыши.

8. Закрепите канал для слива воды.

9. ПРИМЕЧАНИЕ: Убедитесь в том, что резиновые стопоры правильно зафиксированы в дефлекторе подъемного механизма.

Установите дефлектор подъемного механизма.

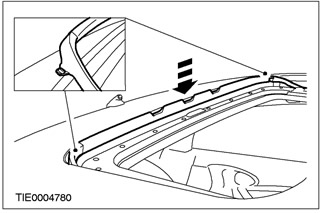

10. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что два стопора дефлектора подъемного механизма не соприкасаются с панелью крыши.

Опустите дефлектор подъемного механизма внутрь панели крыши.

11. Установите стеклянную панель сдвижного люка крыши. За дополнительной информацией обратитесь к главе Стеклянная панель сдвижного люка крыши имеющейся в этом разделе.

12. Отрегулируйте положение стеклянной панели сдвижного люка крыши. За дополнительной информацией обратитесь к главе Выверка положения сдвижного люка крыши имеющейся в этом разделе.

13. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что рукоятка совмещена с выемкой в потолочной консоли. Если рукоятка не установлена в требуемое положение, требуется еще раз отрегулировать направляющие тросов.

Переместите сдвижной люк крыши из полностью открытого в полностью закрытое положение.
